一、平焊法蘭型式與尺寸

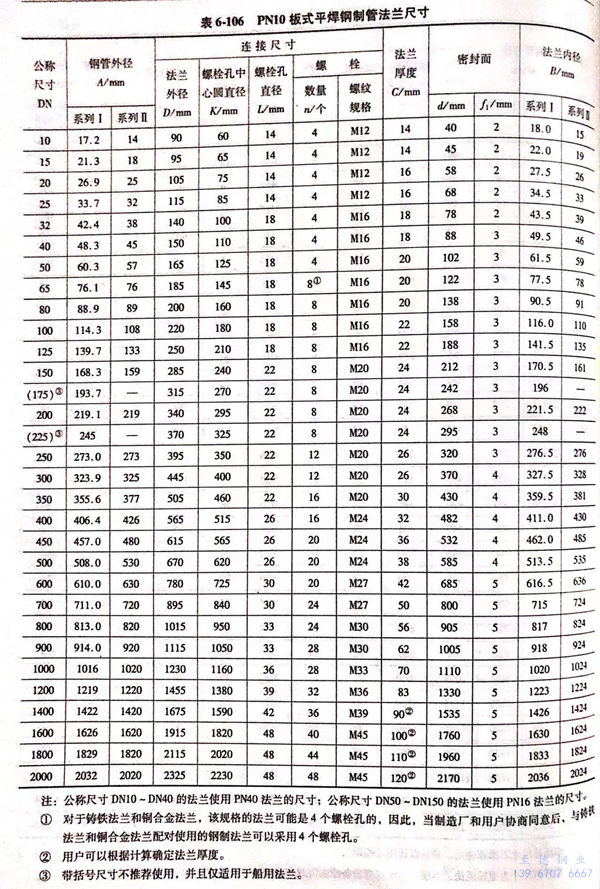

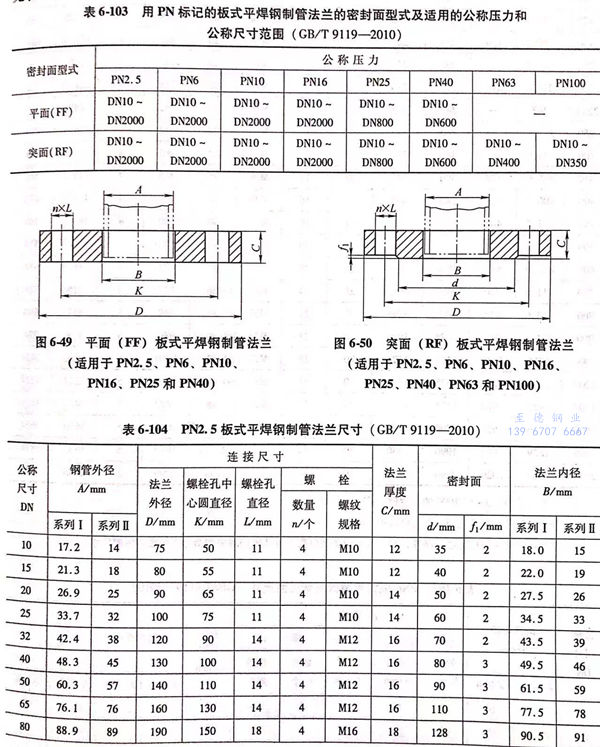

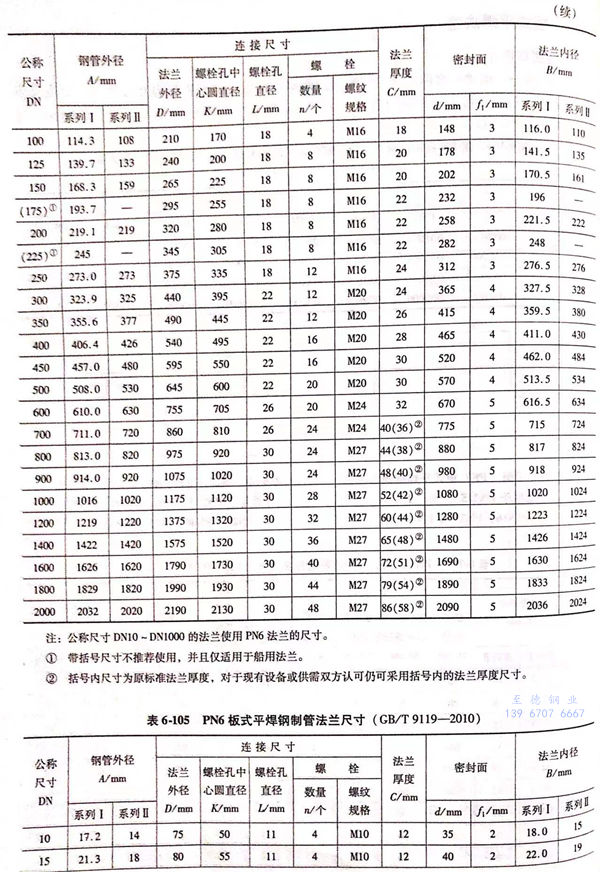

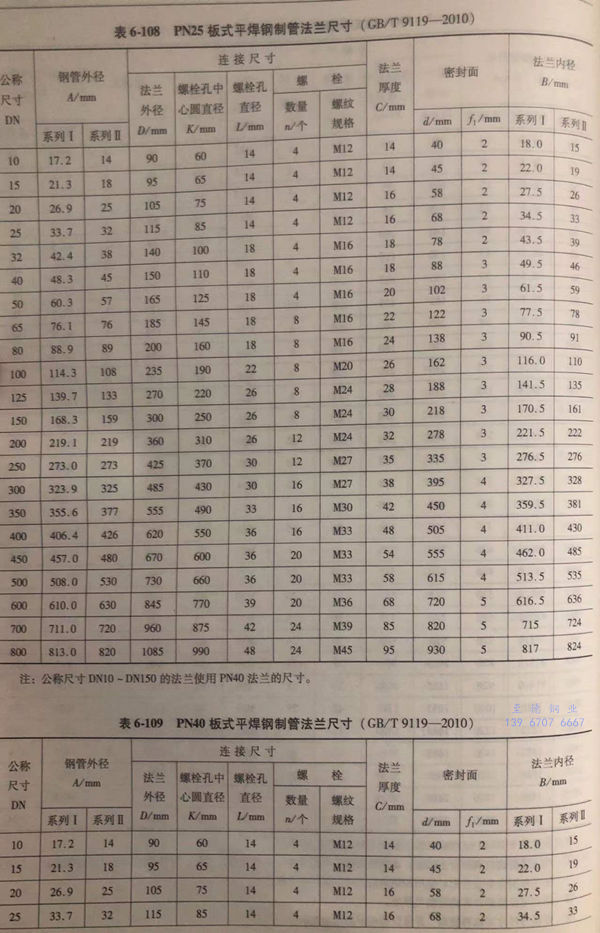

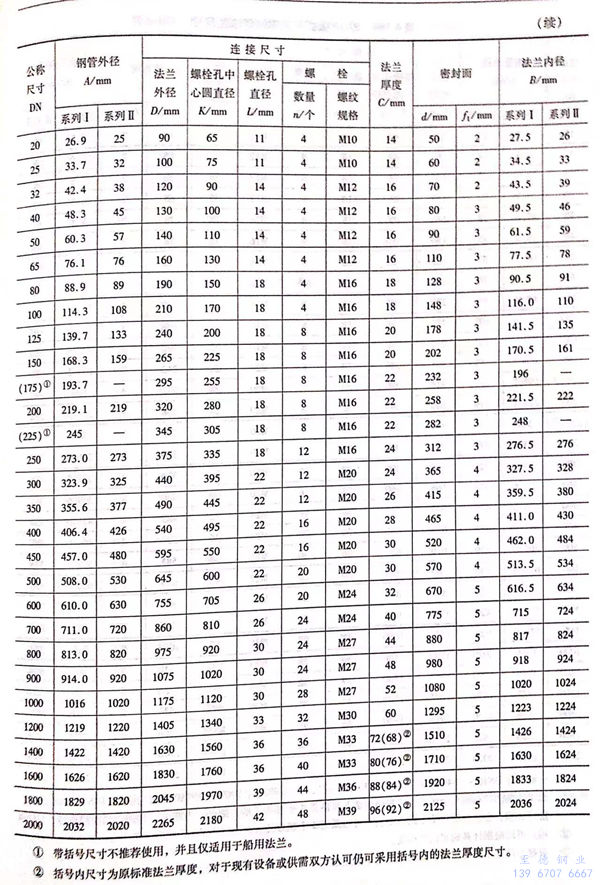

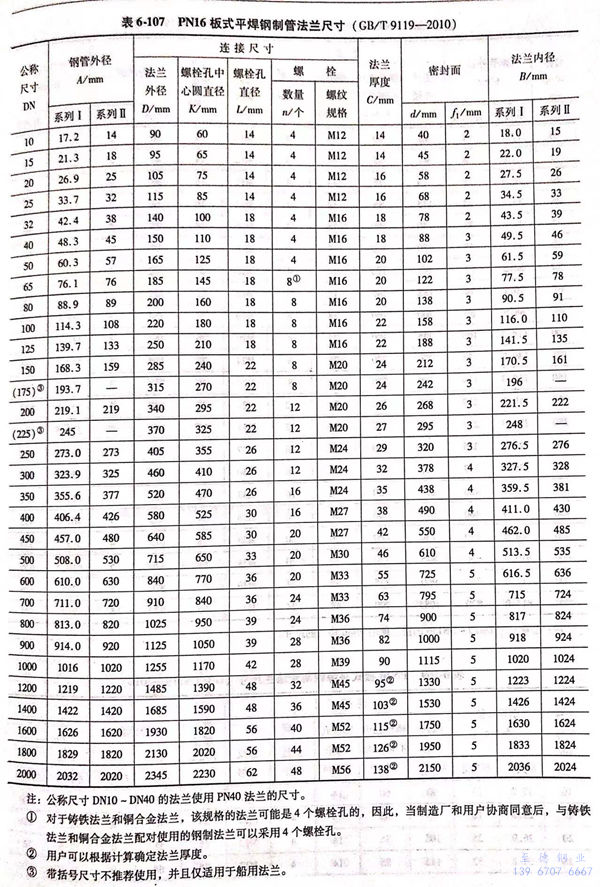

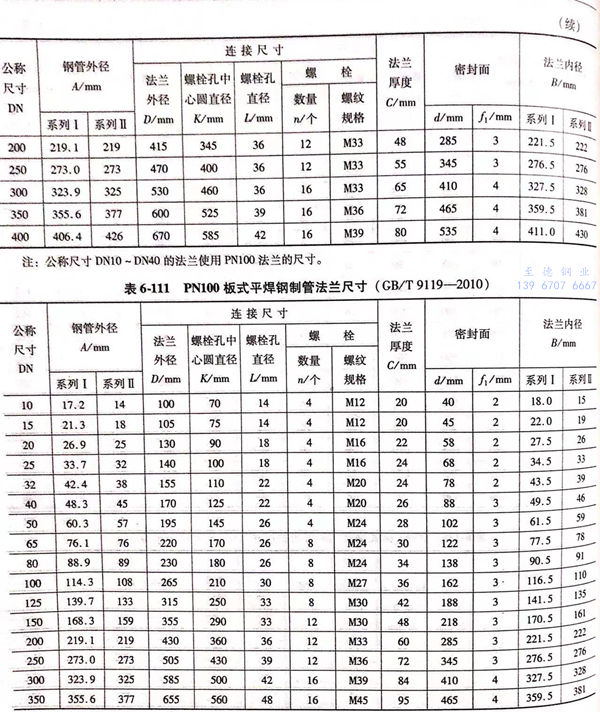

用PN標記(ji)(ji)的(de)(de)(de)(de)板式平(ping)焊(han)鋼制(zhi)管(guan)法蘭(lan)(lan)的(de)(de)(de)(de)密封面型式及適用的(de)(de)(de)(de)公稱(cheng)壓力和公稱(cheng)尺(chi)寸范圍(wei)見(jian)表6-103;用PN標記(ji)(ji)的(de)(de)(de)(de)板式平(ping)焊(han)鋼制(zhi)管(guan)法蘭(lan)(lan)的(de)(de)(de)(de)型式如圖6-49、圖6-50所示，法蘭(lan)(lan)的(de)(de)(de)(de)結構(gou)尺(chi)寸見(jian)表6-104~表6-111。
二、平焊法蘭標記
1. 板式平焊鋼(gang)制(zhi)管法(fa)蘭(lan)應按下(xia)列規(gui)定進行(xing)標(biao)記：公(gong)稱尺寸 → 公(gong)稱壓力 → 法(fa)蘭(lan)型式代(dai)(dai)號（PL) → 密封(feng)面型式代(dai)(dai)號 → 配管系列 → 材料代(dai)(dai)號 → 標(biao)準編號
2. 標記示例
示例1 : 公稱尺寸(cun)DN600、公稱壓力PN16、平面(mian)（FF)板式平焊鋼制管(guan)法蘭(lan)（PL)、配用(yong)米(mi)制管(guan)（系列(lie)Ⅱ)、材(cai)料為Q235A,其標記為：法蘭(lan) DN600-PN16 PL FF Ⅱ Q235A GB/T 9119
示例2 : 公稱尺寸DN150、公稱壓力PN100、突面（RF)板式平焊鋼制管法蘭（PL)、配用英制管（系列Ⅰ)、材料為 06Cr19Ni10 ,其標記為：法蘭 DN150-PN100 PL RF 06Cr19Ni10 GB/T 9119
