一、帶(dai)頸(jing)螺(luo)紋法蘭型式與尺寸

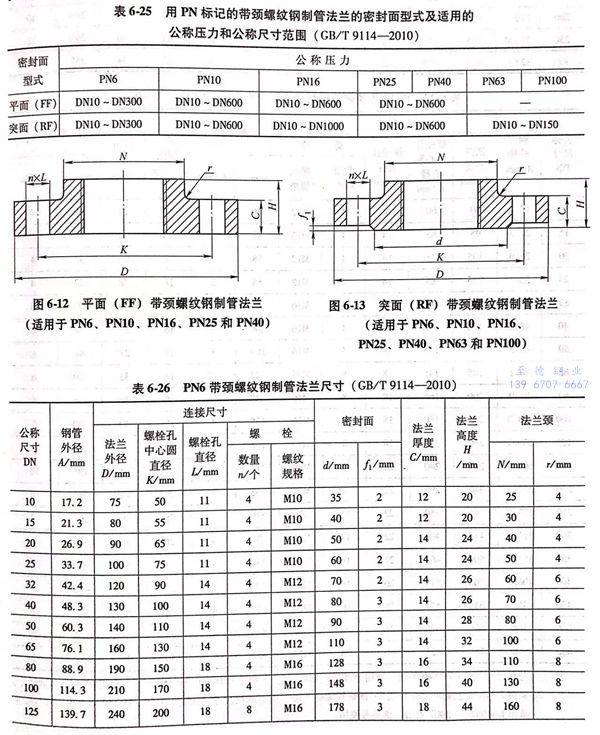

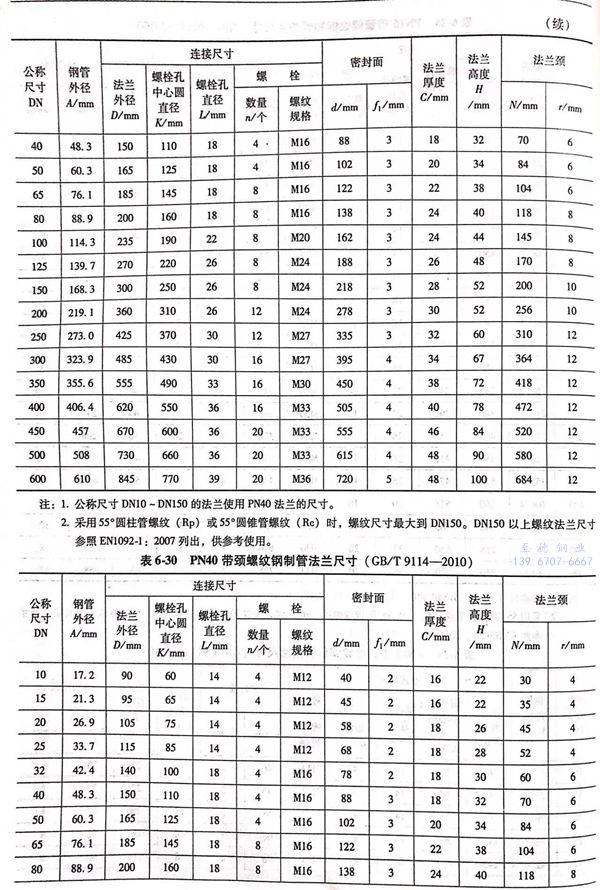

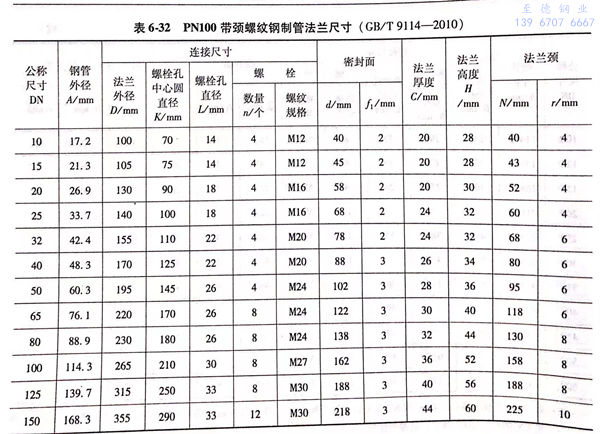

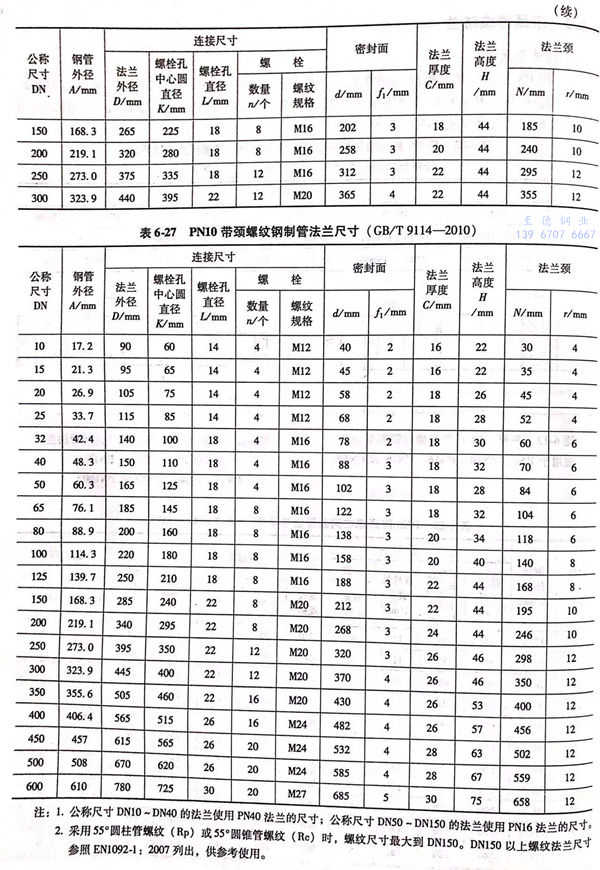

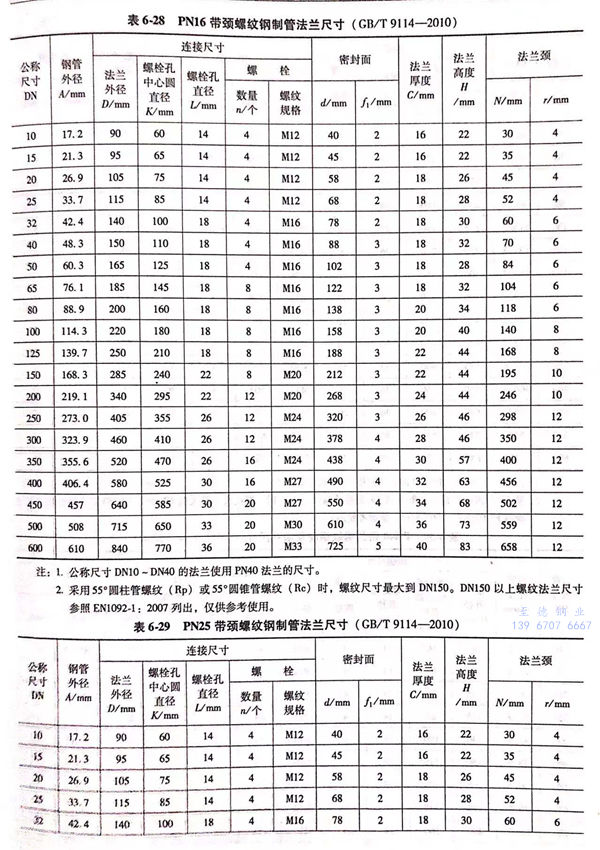

1. 用PN標記的帶頸螺紋鋼制管法蘭：用PN標記的帶頸螺紋鋼制管法蘭(lan)密封面型式及適用的公稱壓力和公稱尺寸范圍見表6-25; 用PN標記的帶頸螺紋鋼制管法蘭的型式見圖6-12~圖6-13,尺寸見表6-26~表6-32。

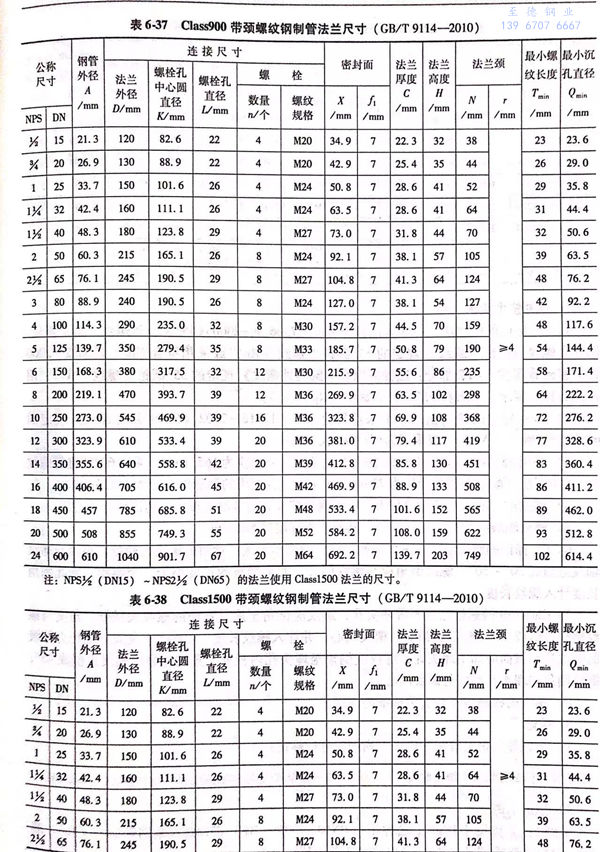

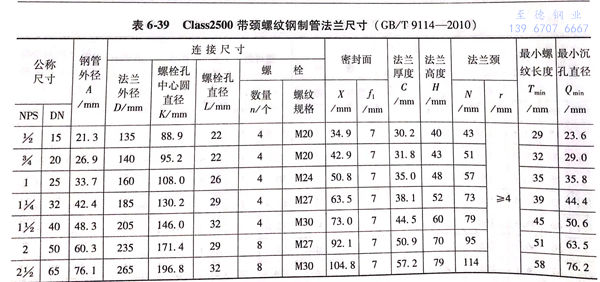

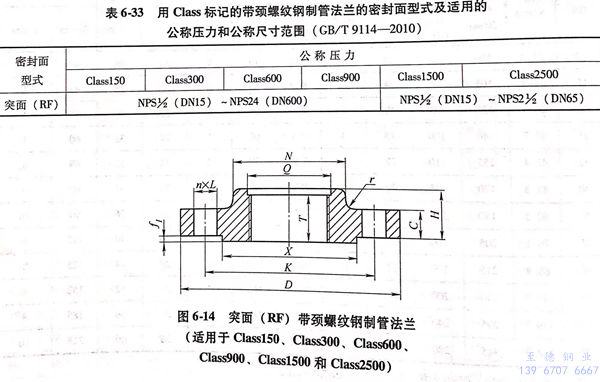

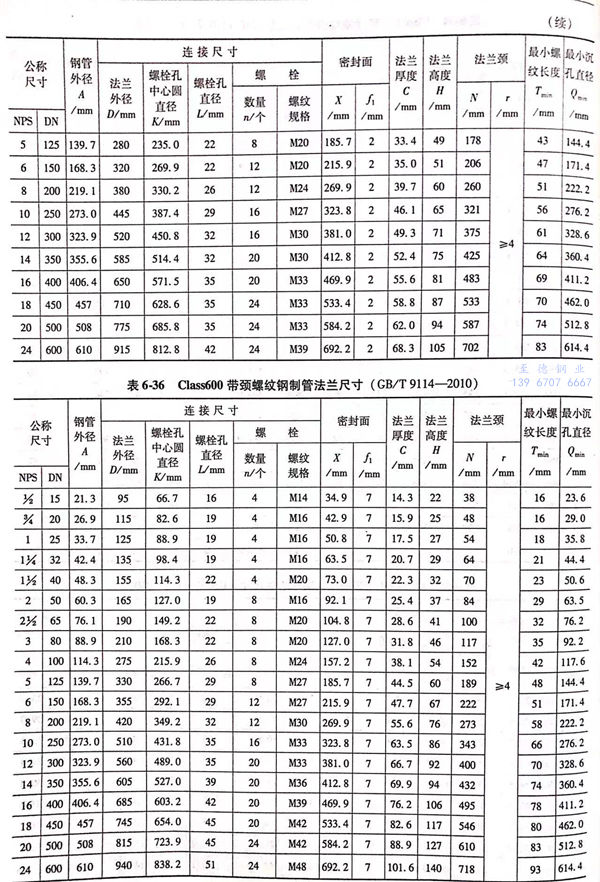

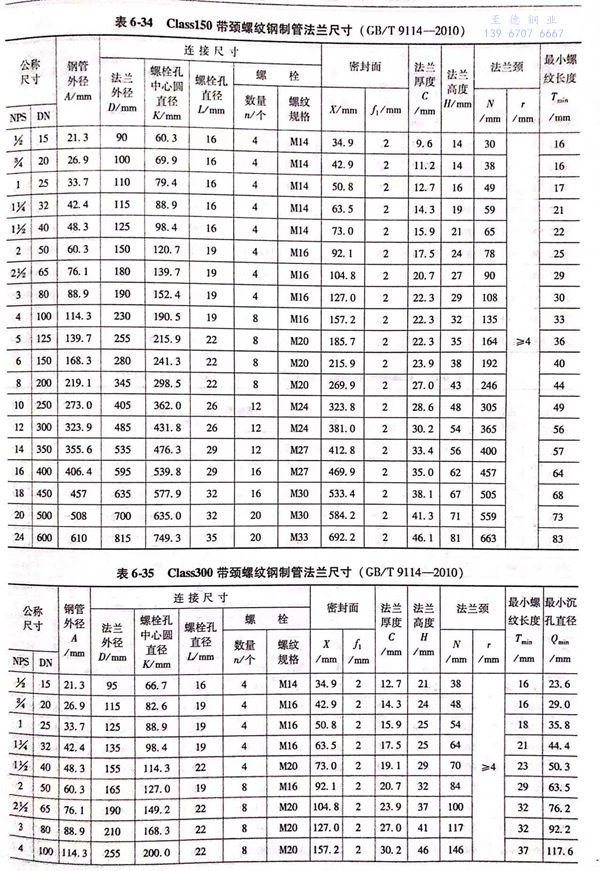

2. 用Class標記(ji)的帶(dai)頸螺(luo)(luo)紋(wen)鋼制(zhi)(zhi)(zhi)管法(fa)蘭(lan)：用Class標記(ji)的帶(dai)頸螺(luo)(luo)紋(wen)鋼制(zhi)(zhi)(zhi)管法(fa)蘭(lan)的密(mi)封面型(xing)式及適用的公稱壓力(li)和公稱尺(chi)寸(cun)(cun)范圍見表(biao)6-33;用Class標記(ji)的帶(dai)頸螺(luo)(luo)紋(wen)鋼制(zhi)(zhi)(zhi)管法(fa)蘭(lan)的型(xing)式見圖6-14,尺(chi)寸(cun)(cun)見表(biao)6-34~表(biao)6-39。
二、有(you)關帶頸螺紋法(fa)蘭技術要求
1. PN標記的螺(luo)(luo)(luo)(luo)(luo)紋(wen)(wen)(wen)(wen)(wen)法蘭(lan)一般(ban)采(cai)(cai)用(yong)符合(he)(he)GB/T 7306.1-2000《55°密封管(guan)(guan)(guan)(guan)螺(luo)(luo)(luo)(luo)(luo)紋(wen)(wen)(wen)(wen)(wen) 第(di)1部(bu)分：圓(yuan)柱內(nei)螺(luo)(luo)(luo)(luo)(luo)紋(wen)(wen)(wen)(wen)(wen)與(yu)圓(yuan)錐(zhui)(zhui)(zhui)外螺(luo)(luo)(luo)(luo)(luo)紋(wen)(wen)(wen)(wen)(wen)》規定的55°圓(yuan)柱管(guan)(guan)(guan)(guan)螺(luo)(luo)(luo)(luo)(luo)紋(wen)(wen)(wen)(wen)(wen)（Rp)或采(cai)(cai)用(yong)符合(he)(he)GB/T 7306.2-2000《55°密封管(guan)(guan)(guan)(guan)螺(luo)(luo)(luo)(luo)(luo)紋(wen)(wen)(wen)(wen)(wen) 第(di)2部(bu)分：圓(yuan)錐(zhui)(zhui)(zhui)內(nei)螺(luo)(luo)(luo)(luo)(luo)紋(wen)(wen)(wen)(wen)(wen)與(yu)圓(yuan)錐(zhui)(zhui)(zhui)外螺(luo)(luo)(luo)(luo)(luo)紋(wen)(wen)(wen)(wen)(wen)》規定的55°圓(yuan)錐(zhui)(zhui)(zhui)管(guan)(guan)(guan)(guan)螺(luo)(luo)(luo)(luo)(luo)紋(wen)(wen)(wen)(wen)(wen)（Rc),用(yong)戶沒有(you)特(te)殊要求，一般(ban)按55°圓(yuan)柱管(guan)(guan)(guan)(guan)螺(luo)(luo)(luo)(luo)(luo)紋(wen)(wen)(wen)(wen)(wen)（Rp)制造。
2. Class標(biao)記的螺(luo)紋(wen)法蘭一般采(cai)用(yong)符合(he)GB/T 12716-2002《60°密封(feng)管螺(luo)紋(wen)》規定(ding)的60°圓錐管螺(luo)紋(wen)（NPT),或采(cai)用(yong)為用(yong)戶新規定(ding)的螺(luo)紋(wen)。
3. 采用(yong)55°管(guan)螺(luo)紋時，DN150法(fa)蘭(lan)(lan)配(pei)用(yong)的鋼(gang)管(guan)外(wai)(wai)徑(jing)應(ying)為165.1mm.采用(yong)60°圓錐(zhui)管(guan)螺(luo)紋時，DN65法(fa)蘭(lan)(lan)配(pei)用(yong)鋼(gang)管(guan)外(wai)(wai)徑(jing)應(ying)為73mm;DN125法(fa)蘭(lan)(lan)配(pei)用(yong)的鋼(gang)管(guan)外(wai)(wai)徑(jing)應(ying)為141.3mm。
4. 螺(luo)紋(wen)法(fa)蘭(lan)的(de)內孔(kong)管螺(luo)紋(wen)加工，應使鋼管擰入后(hou)的(de)端部靠近但不超出法(fa)蘭(lan)密封(feng)面。
5. 螺紋軸(zhou)線應與(yu)法蘭軸(zhou)線同心，其偏差不應超過5mm/m。
6. PN標記的螺(luo)紋(wen)法蘭(lan)不帶埋頭(tou)孔，螺(luo)紋(wen)應倒(dao)角(jiao)(jiao)(jiao)至法蘭(lan)背面的螺(luo)紋(wen)大徑處，角(jiao)(jiao)(jiao)度(du)與螺(luo)紋(wen)軸線近(jin)似成30°~50°.螺(luo)紋(wen)倒(dao)角(jiao)(jiao)(jiao)應與螺(luo)紋(wen)同(tong)心。如果倒(dao)角(jiao)(jiao)(jiao)的長度(du)小(xiao)于一(yi)個螺(luo)距，則此倒(dao)角(jiao)(jiao)(jiao)長度(du)計入螺(luo)紋(wen)長度(du)。
7. Class150的螺(luo)紋(wen)法蘭(lan)不(bu)帶埋(mai)頭(tou)孔(kong)，螺(luo)紋(wen)應倒角(jiao)(jiao)(jiao)(jiao)至(zhi)法蘭(lan)背(bei)(bei)面(mian)的螺(luo)紋(wen)大徑處(chu)，角(jiao)(jiao)(jiao)(jiao)度(du)與螺(luo)紋(wen)軸(zhou)(zhou)線(xian)近似(si)成(cheng)45°;螺(luo)紋(wen)倒角(jiao)(jiao)(jiao)(jiao)應與螺(luo)紋(wen)同(tong)心(xin)，并計入(ru)螺(luo)紋(wen)長度(du)。Class300及其(qi)以上壓力等級(ji)的螺(luo)紋(wen)法蘭(lan)背(bei)(bei)面(mian)應加工埋(mai)頭(tou)孔(kong)，螺(luo)紋(wen)應倒角(jiao)(jiao)(jiao)(jiao)至(zhi)埋(mai)頭(tou)孔(kong)內徑處(chu)，角(jiao)(jiao)(jiao)(jiao)度(du)與螺(luo)紋(wen)軸(zhou)(zhou)線(xian)近似(si)成(cheng)45°;螺(luo)紋(wen)倒角(jiao)(jiao)(jiao)(jiao)和埋(mai)頭(tou)孔(kong)均應與螺(luo)紋(wen)同(tong)心(xin)。
8. 螺紋的(de)(de)檢測(ce)應符(fu)合有關標準的(de)(de)規(gui)定。
三、帶頸螺紋法蘭標(biao)記
1. 帶頸螺紋鋼(gang)制(zhi)管法(fa)蘭應按(an)下列(lie)規(gui)定進行標記：
公稱尺(chi)寸(cun) → 公稱壓(ya)力 → 法蘭型式代號(hao)（Th) → 密(mi)封面型式代號(hao) → 螺紋特性代號(hao) → 材料代號(hao) → 標準編號(hao)
2. 標(biao)記示例(li)
示例1: 公稱尺(chi)寸DN80、公稱壓力PN10、突面（RF)帶(dai)頸螺(luo)紋鋼(gang)制管法蘭（Th)、螺(luo)紋采(cai)用(yong)55°圓錐管螺(luo)紋（Rc)、材(cai)料為20鋼(gang)，其(qi)標記為： 法蘭 DN80-PN10 Th RF Rc 20 GB/T 9114
示例2: 公稱尺寸NPS8(DN200)、公稱壓力Class300、突面（RF)帶頸螺紋鋼制管法蘭（Th)、螺紋采用60°圓錐管螺紋（NPT)、材料為06Cr19Ni10,其標記為：法蘭 NPS8(或DN200)-Class300 Th RF NPT 06Cr19Ni10 GB/T 9114
