乙烯蒸餾(liu)塔縱縫(feng)埋弧(hu)焊：乙烯蒸餾塔材質為(wei)低溫鋼（09Mn2V正火），板厚為(wei)12mm,工(gong)作(zuo)(zuo)溫度-70℃;工(gong)作(zuo)(zuo)壓力(li)0.6MPa.采用埋弧焊(han)，焊(han)接工(gong)藝(yi)為(wei)如下。

1. 焊(han)接材料

  焊絲為(wei)H08Mn2MoVA,焊劑為(wei)HJ250,使用前300~350℃烘干，保溫2h。

2. 焊前準備

  焊前將(jiang)坡口(kou)兩(liang)側各50mm范圍(wei)內水分、油污及污物清除干凈，并除銹及氧化皮，直至露出金(jin)屬光澤(ze)。

  坡口形(xing)(xing)式為I形(xing)(xing)，根部間隙為4mm.采(cai)用(yong)直流反接電(dian)源。焊接定位焊時(shi)采(cai)用(yong)W707焊條，焊前烘干350℃并保溫(wen)2h.采(cai)用(yong)ф4mm焊條，焊接電(dian)流為140~180A.

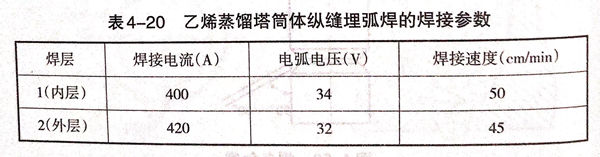

  焊(han)接第一層內焊(han)縫時采用焊(han)劑(ji)墊，并使焊(han)劑(ji)墊與筒體緊密貼合(he)，不得(de)有間(jian)隙。焊(han)接工藝(yi)參數見表4-20。
