1. 低合金低溫鋼焊接材料的選擇(ze)

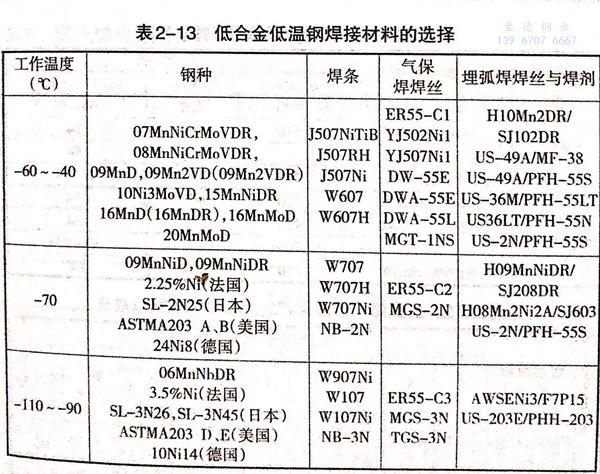

  低合金低溫鋼焊接材料的選擇可參照表2-13。焊接-40℃級16MnDR可采用E5015-G或E5016-G高韌性焊條。埋弧焊時，可用中性熔煉焊劑配合Mn-Mo焊絲或堿性熔煉焊劑配合含Ni焊絲；也可采用C-Mn鋼焊絲配合堿性非熔煉焊劑，由焊劑向焊縫滲入微量Ti、B合金元素，以保證焊縫金屬獲得良好的低溫韌性。焊接含Ni的低合金低溫鋼所用的焊接材料中的含Ni量應與基材相當或稍高。但要注意，在焊態下的焊縫，其(Ni)>2.5%時，焊縫組織中易出現粗大的板條貝氏體或馬氏體，韌性較低。只有焊后經調質處理，焊縫的韌性才能隨其含Ni量的增加而提高。添加少量的Ti可以細化2.5Ni鋼的焊縫金屬的組織，提高其韌性，添加少量的Mo可以克服其回火脆性。



2. 馬(ma)氏體(ti)低溫用鋼的焊接材料(liao)

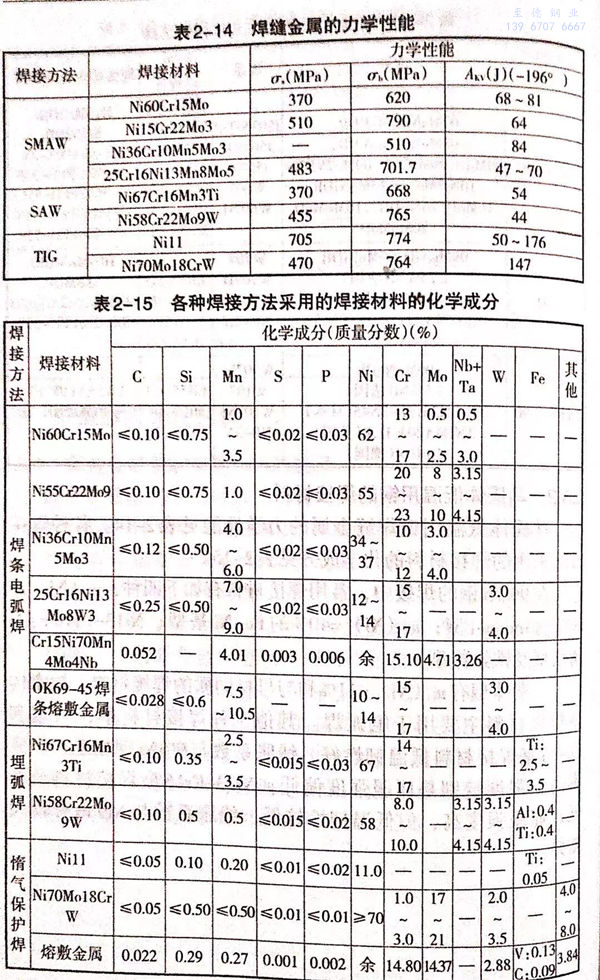

  馬氏體低溫用鋼焊(han)縫(feng)金屬的力學性能見表2-14.各種焊(han)接方法采用的焊(han)接材料的化學成(cheng)分見表2-15.




  在(zai)9%Ni鋼的(de)(de)焊接(jie)中，常用焊接(jie)材料有如(ru)下四種(zhong)：(Ni)>60%的(de)(de)Inconel型(xing)；(Ni)=40%的(de)(de)Fe-Ni基型(xing)；Ni13-Cr16的(de)(de)不(bu)銹鋼型(xing)及鐵素體(ti)型(xing)。


  鐵(tie)素體型(xing)有(Ni)=11%和(he)與母材同質的焊(han)接(jie)(jie)材料(liao)(liao)。鐵(tie)素體型(xing)焊(han)接(jie)(jie)材料(liao)(liao)主(zhu)要用于氬弧焊(han)。其他(ta)三種焊(han)接(jie)(jie)材料(liao)(liao)中，Ni基和(he)Fe-Ni基焊(han)接(jie)(jie)材料(liao)(liao)低(di)溫(wen)韌性好，線(xian)脹(zhang)(zhang)系數與9%Ni鋼(gang)相近(jin)，但成本高，強(qiang)度特別是屈(qu)服強(qiang)度偏低(di)。Ni13-Cr16型(xing)焊(han)接(jie)(jie)材料(liao)(liao)成本低(di)，屈(qu)服強(qiang)度高，但低(di)溫(wen)韌性較低(di)，線(xian)脹(zhang)(zhang)系數與Ni9鋼(gang)有較大(da)差異。


3. 奧氏體低溫無磁鋼(gang)的焊接材料

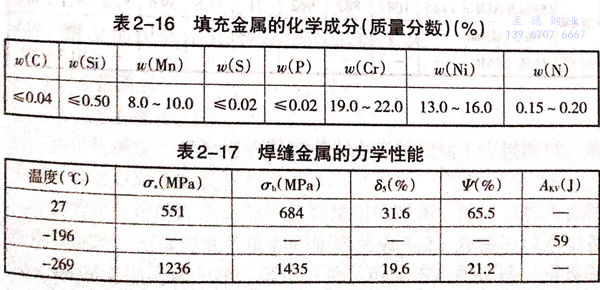

  目前，0Cr21Ni6Mn9N鋼的焊接還僅(jin)局限于TIG焊和(he)真空電子束焊接。填充(chong)金屬的化學(xue)(xue)成分見表2-16.焊縫金屬的力學(xue)(xue)性能如(ru)表2-17所示。

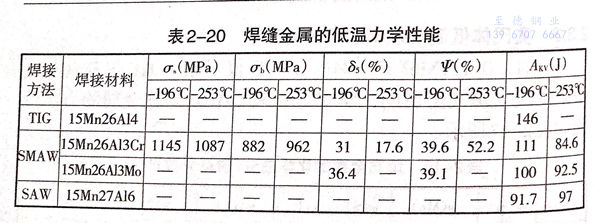

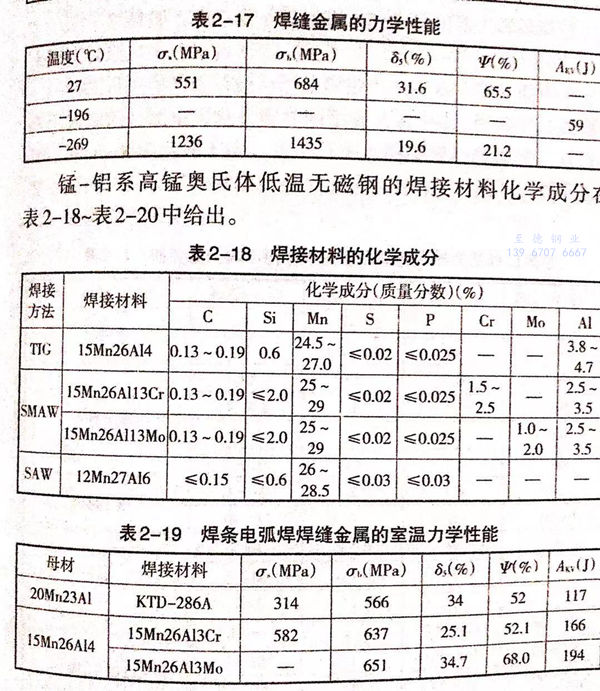

  錳(meng)-鋁系高錳(meng)奧氏體低溫無磁(ci)鋼的焊(han)接材料化學成分在表(biao)2-18~表(biao)2-20中給出。
