擠壓不銹鋼管經過冷卻之后，會出現或大或小的彎曲，必須按工藝要求進行矯直。鋼管的矯直一般在冷狀態下進行。對于高強度或超高強度的鋼管，為了減少工具和能量的損耗，也有采用在350~500℃溫度下的中溫矯直，并且在溫矯冷卻之后，采用壓力矯直機進行補矯。


通常使用的(de)矯(jiao)直(zhi)機有輥(gun)式矯(jiao)直(zhi)機、拉伸矯(jiao)直(zhi)機和壓力矯(jiao)直(zhi)機。


1. 輥式(shi)矯直機


  輥(gun)式(shi)矯(jiao)直(zhi)(zhi)機(ji)使用最(zui)為(wei)普遍。因為(wei)其產量高、矯(jiao)直(zhi)(zhi)質量好，并且還(huan)能起到定徑的作用。輥(gun)式(shi)矯(jiao)直(zhi)(zhi)機(ji)又(you)有(you)五(wu)輥(gun)、六輥(gun)和七輥(gun)等矯(jiao)直(zhi)(zhi)機(ji)以及立式(shi)或臥式(shi)矯(jiao)直(zhi)(zhi)機(ji)之分。


  七輥(gun)(gun)矯直(zhi)機是使(shi)用較(jiao)為普(pu)遍的(de)一(yi)種矯直(zhi)機的(de)結(jie)構。其(qi)在矯直(zhi)輥(gun)(gun)之間，隔有(you)傳(chuan)動(dong)輥(gun)(gun)，或為全(quan)傳(chuan)動(dong)輥(gun)(gun)結(jie)構，上下(xia)輥(gun)(gun)或左(zuo)右輥(gun)(gun)與矯直(zhi)中心(xin)線成(cheng)一(yi)定角度(du)布(bu)置，不銹(xiu)鋼(gang)(gang)(gang)管(guan)借助于矯直(zhi)輥(gun)(gun)獲得螺旋前(qian)(qian)進運動(dong)。為了減小鋼(gang)(gang)(gang)管(guan)矯直(zhi)后的(de)殘(can)余應力，改善表面質(zhi)量，矯直(zhi)輥(gun)(gun)的(de)輥(gun)(gun)形(xing)經過專門的(de)孔型(xing)設計(ji)和(he)精(jing)心(xin)的(de)加工。不銹(xiu)鋼(gang)(gang)(gang)管(guan)矯直(zhi)前(qian)(qian)，先將各矯直(zhi)輥(gun)(gun)調整到恰好壓住鋼(gang)(gang)(gang)管(guan)2/3輥(gun)(gun)身長度(du)和(he)鋼(gang)(gang)(gang)管(guan)表面接(jie)觸，然(ran)后進行(xing)試(shi)矯。符合要求后，再進行(xing)批量矯直(zhi)鋼(gang)(gang)(gang)管(guan)。


  另(ling)外還有一(yi)種“3-1-3”輥(gun)式矯直機，3個矯直輥(gun)互成(cheng)120°交叉形成(cheng)孔型(xing)，中間為1個壓輥(gun)，其適用矯直鋼管規格范(fan)圍廣，并有定(ding)徑作用。擠(ji)壓空心型(xing)材是擠(ji)壓機的特色功能之一(yi)。一(yi)般的擠(ji)壓車間都(dou)會配(pei)備(bei)一(yi)定(ding)能力的型(xing)材矯直設(she)備(bei)。


2. 拉伸矯直機


  實心和空(kong)心型材的矯(jiao)直(zhi)一(yi)般采用專門的扭擰(ning)一(yi)拉伸矯(jiao)直(zhi)機。這種矯(jiao)直(zhi)機采用液壓傳(chuan)動(dong)。根據(ju)矯(jiao)直(zhi)型材的品種和規格，拉伸力(li)波(bo)動(dong)在150~800t,采用單獨的油泵傳(chuan)動(dong)。


  拉伸(shen)(shen)(shen)(shen)(shen)矯(jiao)(jiao)直機(ji)一(yi)(yi)般具(ju)有(you)轉(zhuan)動夾緊器(qi)和(he)(he)液壓拉伸(shen)(shen)(shen)(shen)(shen)頭(tou)(tou)，移(yi)(yi)動中(zhong)心架及剛性底座結構。矯(jiao)(jiao)直機(ji)的(de)(de)主傳動一(yi)(yi)端(duan)(duan)(duan)固(gu)定(ding)在基礎上，帶有(you)扭(niu)擰頭(tou)(tou)的(de)(de)另(ling)一(yi)(yi)端(duan)(duan)(duan)，可以根(gen)據被矯(jiao)(jiao)直型(xing)材的(de)(de)長度(du)，任(ren)意自由的(de)(de)在固(gu)定(ding)于底座上的(de)(de)軌道上移(yi)(yi)動。矯(jiao)(jiao)直時，型(xing)材的(de)(de)兩(liang)端(duan)(duan)(duan)分別由拉伸(shen)(shen)(shen)(shen)(shen)頭(tou)(tou)和(he)(he)扭(niu)擰頭(tou)(tou)通過(guo)異形(xing)鑲片夾緊。首先，由扭(niu)擰頭(tou)(tou)將型(xing)材扭(niu)正(zheng)，然后(hou)由另(ling)一(yi)(yi)端(duan)(duan)(duan)的(de)(de)拉伸(shen)(shen)(shen)(shen)(shen)頭(tou)(tou)夾緊，并拉伸(shen)(shen)(shen)(shen)(shen)至一(yi)(yi)定(ding)的(de)(de)延(yan)伸(shen)(shen)(shen)(shen)(shen)量，為了防止產生大(da)的(de)(de)加工硬(ying)化，延(yan)伸(shen)(shen)(shen)(shen)(shen)量一(yi)(yi)般不超過(guo)2%~3%,使型(xing)材的(de)(de)扭(niu)曲和(he)(he)彎(wan)曲同(tong)時得到(dao)矯(jiao)(jiao)正(zheng)和(he)(he)矯(jiao)(jiao)直。


 一般(ban)的(de)(de)(de)拉伸矯直(zhi)機具(ju)有(you)轉動(dong)(dong)夾緊器和液壓(ya)拉伸頭(tou)，機器由(you)單獨的(de)(de)(de)油泵(beng)傳動(dong)(dong)。同時，考慮到擠壓(ya)型材有(you)時扭(niu)轉節距的(de)(de)(de)不均勻，還設有(you)可移動(dong)(dong)的(de)(de)(de)中(zhong)心架(jia)夾緊裝(zhuang)置，以便矯直(zhi)帶有(you)各種扭(niu)轉節距的(de)(de)(de)型材。

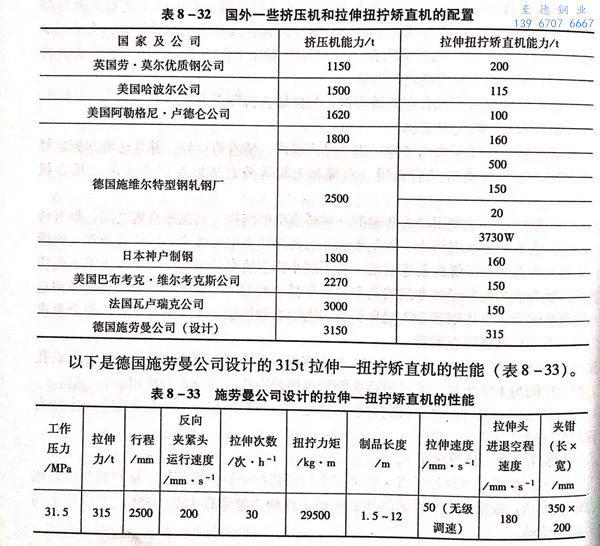

 根據擠(ji)壓機的(de)(de)噸位，決定(ding)了能擠(ji)壓型材(cai)(cai)(cai)的(de)(de)外(wai)接(jie)圓(yuan)直(zhi)徑。根據擠(ji)壓型材(cai)(cai)(cai)的(de)(de)材(cai)(cai)(cai)料和斷面積(ji)的(de)(de)大小，計算所(suo)需要(yao)的(de)(de)拉(la)伸力和扭(niu)擰(ning)力矩，選(xuan)擇拉(la)伸矯直(zhi)機的(de)(de)大小。表(biao)8-32為國外(wai)一(yi)些不(bu)銹鋼(gang)管棒型材(cai)(cai)(cai)擠(ji)壓機所(suo)配置(zhi)的(de)(de)拉(la)伸扭(niu)擰(ning)矯直(zhi)機。


表 32.jpg

表 33.jpg

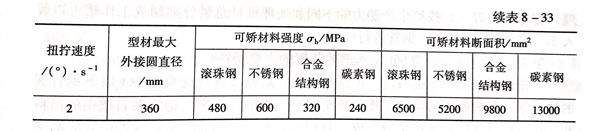

  以下(xia)是德(de)國(guo)施勞曼公司設計的(de)315t拉(la)伸一(yi)扭擰(ning)矯直機的(de)性能（表8-33).


  美國Amerex 擠壓不銹鋼管(guan)廠(chang)2500t擠壓機生(sheng)產線，配有4臺(tai)拉(la)伸矯(jiao)直機，拉(la)伸力(li)分別為(wei)500t、150t、20t和3730W,能矯(jiao)直型(xing)材斷面的(de)最大(da)外(wai)接圓直徑為(wei)165mm.同時設(she)有可移(yi)動(dong)的(de)中心托架夾緊裝置，供(gong)對發生(sheng)不同扭曲節(jie)距的(de)型(xing)材進行選(xuan)擇性扭轉和拉(la)伸矯(jiao)直。
