不銹鋼管擠壓機除了主機設備之外，還有各種輔助的機械設備。擠壓時，按照擠壓不(bu)銹(xiu)鋼管工藝的要求，通過主機和輔機有序的聯動，完成各種產品擠壓程序的機械化和自動化操作。

 不銹(xiu)鋼管擠(ji)壓機的輔助設備是(shi)擠(ji)壓機的重(zhong)要組成部分，也是(shi)擠(ji)壓機實現機械(xie)化和自動化的基礎。

 不銹鋼管擠(ji)壓機(ji)(ji)的輔機(ji)(ji)包括(kuo)以下工(gong)序的操(cao)作機(ji)(ji)械裝(zhuang)置。

1. 送(song)錠(ding)器(qi)

  加熱(re)到擠(ji)(ji)(ji)壓(ya)(ya)(ya)溫度的(de)(de)空心坯(pi)(pi)，經內外表面涂潤滑(hua)劑之后(hou)，由送(song)(song)錠(ding)(ding)器(qi)(qi)(qi)(qi)送(song)(song)至(zhi)擠(ji)(ji)(ji)壓(ya)(ya)(ya)中心線上的(de)(de)擠(ji)(ji)(ji)壓(ya)(ya)(ya)筒后(hou)面，再由擠(ji)(ji)(ji)壓(ya)(ya)(ya)桿推入擠(ji)(ji)(ji)壓(ya)(ya)(ya)筒。送(song)(song)錠(ding)(ding)器(qi)(qi)(qi)(qi)由前后(hou)兩部分(fen)組成(cheng)。對于(yu)短坯(pi)(pi)料(liao)，僅用前段的(de)(de)送(song)(song)錠(ding)(ding)器(qi)(qi)(qi)(qi)，而對于(yu)長(chang)坯(pi)(pi)料(liao)的(de)(de)送(song)(song)進(jin)(jin)，則(ze)采用前后(hou)送(song)(song)錠(ding)(ding)器(qi)(qi)(qi)(qi)一(yi)起動作，即(ji)當(dang)擠(ji)(ji)(ji)壓(ya)(ya)(ya)桿將長(chang)坯(pi)(pi)料(liao)推進(jin)(jin)擠(ji)(ji)(ji)壓(ya)(ya)(ya)筒至(zhi)一(yi)定(ding)的(de)(de)位置(zhi)，前段送(song)(song)錠(ding)(ding)器(qi)(qi)(qi)(qi)回程，擠(ji)(ji)(ji)壓(ya)(ya)(ya)桿繼(ji)續推進(jin)(jin)坯(pi)(pi)料(liao)至(zhi)全部進(jin)(jin)入擠(ji)(ji)(ji)壓(ya)(ya)(ya)筒后(hou)，后(hou)段送(song)(song)錠(ding)(ding)器(qi)(qi)(qi)(qi)回程，坯(pi)(pi)料(liao)開始擠(ji)(ji)(ji)壓(ya)(ya)(ya)，送(song)(song)錠(ding)(ding)器(qi)(qi)(qi)(qi)準備接受下一(yi)周期的(de)(de)送(song)(song)錠(ding)(ding)。

2. 多工位移動或旋(xuan)轉(zhuan)模架

  采用(yong)多工位的(de)(de)(de)移動或(huo)旋轉模架(jia)，將使(shi)用(yong)過的(de)(de)(de)擠壓模的(de)(de)(de)冷卻(que)、檢查、清(qing)理、更換等操作都移至擠壓中(zhong)心(xin)線(xian)以(yi)(yi)外(wai)的(de)(de)(de)位置進行，可以(yi)(yi)不(bu)占用(yong)擠壓的(de)(de)(de)周期時間。實行多個模子的(de)(de)(de)輪流使(shi)用(yong)，使(shi)擠壓周期連續作業。

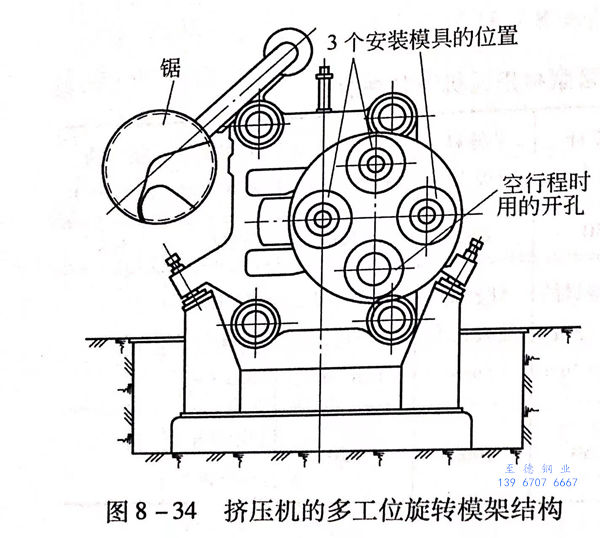

  單工(gong)位模(mo)具(ju)結(jie)構的(de)擠(ji)壓(ya)(ya)機(ji)是不可能(neng)連續工(gong)作的(de)。因此，現代(dai)臥式(shi)液壓(ya)(ya)管型材擠(ji)壓(ya)(ya)機(ji)一般(ban)都(dou)采(cai)用多工(gong)位旋轉式(shi)或移動式(shi)模(mo)架(jia)結(jie)構（圖(tu)8-34),可以有2組(zu)或3組(zu)模(mo)具(ju)在(zai)較小的(de)負荷條件(jian)下交替地(di)連續工(gong)作，對(dui)一組(zu)模(mo)具(ju)進行清理(li)或更換時，第二組(zu)模(mo)具(ju)還同時在(zai)繼續工(gong)作。

3. 擠壓芯棒的(de)冷卻系統

  在不銹鋼管(guan)(guan)型材擠(ji)(ji)壓(ya)(ya)(ya)(ya)機上裝有擠(ji)(ji)壓(ya)(ya)(ya)(ya)芯(xin)棒(bang)的(de)(de)冷(leng)(leng)(leng)卻(que)系(xi)(xi)(xi)統。早期的(de)(de)擠(ji)(ji)壓(ya)(ya)(ya)(ya)機裝有連續地或者在擠(ji)(ji)壓(ya)(ya)(ya)(ya)過(guo)程中(zhong)(zhong)周期性地作用(yong)于(yu)擠(ji)(ji)壓(ya)(ya)(ya)(ya)芯(xin)棒(bang)冷(leng)(leng)(leng)卻(que)的(de)(de)內冷(leng)(leng)(leng)系(xi)(xi)(xi)統。在這(zhe)(zhe)個(ge)(ge)系(xi)(xi)(xi)統中(zhong)(zhong)水(shui)沿著管(guan)(guan)子送(song)入(ru)，管(guan)(guan)子經(jing)過(guo)在橫梁中(zhong)(zhong)的(de)(de)孔，并通到芯(xin)棒(bang)支承(cheng)和擠(ji)(ji)壓(ya)(ya)(ya)(ya)芯(xin)棒(bang)。水(shui)經(jing)過(guo)管(guan)(guan)子和冷(leng)(leng)(leng)卻(que)工(gong)具的(de)(de)內表面之間(jian)的(de)(de)間(jian)隙排出。這(zhe)(zhe)種擠(ji)(ji)壓(ya)(ya)(ya)(ya)芯(xin)棒(bang)的(de)(de)冷(leng)(leng)(leng)卻(que)系(xi)(xi)(xi)統稱(cheng)為“內冷(leng)(leng)(leng)針(zhen)系(xi)(xi)(xi)統”。在這(zhe)(zhe)個(ge)(ge)系(xi)(xi)(xi)統中(zhong)(zhong)，水(shui)的(de)(de)壓(ya)(ya)(ya)(ya)力為1013.25~1418.55kPa(約圖8-34 擠(ji)(ji)壓(ya)(ya)(ya)(ya)機的(de)(de)多工(gong)位(wei)旋轉(zhuan)模架結構為10~14個(ge)(ge)大氣壓(ya)(ya)(ya)(ya)）。

  在(zai)近代制造的(de)擠(ji)(ji)壓(ya)機上(shang)(shang)，經(jing)常(chang)采用的(de)是外(wai)冷針系統。此時(shi)，擠(ji)(ji)壓(ya)芯(xin)(xin)棒(bang)(bang)退到最(zui)后的(de)極限位置并(bing)在(zai)擠(ji)(ji)壓(ya)桿內，帶撓性(xing)軟(ruan)管的(de)供水集(ji)水器封閉擠(ji)(ji)壓(ya)桿的(de)端部(bu)。而后開始轉動擠(ji)(ji)壓(ya)芯(xin)(xin)棒(bang)(bang)并(bing)開始供水，水在(zai)芯(xin)(xin)棒(bang)(bang)支承和(he)擠(ji)(ji)壓(ya)芯(xin)(xin)棒(bang)(bang)及擠(ji)(ji)壓(ya)桿內壁之間(jian)流動，冷卻時(shi)間(jian)約為3~5s.這(zhe)(zhe)從(cong)最(zui)高溫度表面上(shang)(shang)產生熱傳導的(de)觀點(dian)來看是有(you)效(xiao)的(de)。在(zai)這(zhe)(zhe)種(zhong)情(qing)況(kuang)下(xia)，擠(ji)(ji)壓(ya)芯(xin)(xin)棒(bang)(bang)被加工(gong)成實心(xin)的(de)。

4.  擠壓芯(xin)棒的旋轉系統

  擠(ji)壓芯棒的(de)(de)(de)(de)(de)旋轉機(ji)構，由電動機(ji)、減速器和蝸輪(lun)－蝸桿組成，蝸輪(lun)的(de)(de)(de)(de)(de)輪(lun)安(an)裝在(zai)芯棒支承上(shang)的(de)(de)(de)(de)(de)縱向花鍵上(shang)，因(yin)此在(zai)穿孔(kong)梁移動和不移動時都(dou)能實(shi)現芯棒的(de)(de)(de)(de)(de)旋轉。這有利(li)于芯棒的(de)(de)(de)(de)(de)更換、涂糊狀潤(run)滑劑以及空心異材擠(ji)壓時芯棒和模孔(kong)相對(dui)位置(zhi)的(de)(de)(de)(de)(de)調整(zheng)。

5. 壓(ya)余鋸切(qie)裝(zhuang)置

  擠(ji)壓余料的鋸切，一般采(cai)用安裝在前橫梁上的滑鋸，根據工藝需(xu)要(yao)，完成模(mo)前鋸或模(mo)后鋸鋸切壓余。

6. 擠(ji)壓(ya)筒冷卻和清理裝(zhuang)置

 為了清(qing)理(li)和(he)冷(leng)卻(que)擠(ji)壓(ya)(ya)(ya)筒(tong)內襯，采(cai)用(yong)具有進(jin)入擠(ji)壓(ya)(ya)(ya)筒(tong)的(de)(de)軸向運(yun)動和(he)旋轉運(yun)動的(de)(de)刮(gua)板頭專門裝置，該刮(gua)板利(li)用(yong)旋轉運(yun)動的(de)(de)離(li)心力壓(ya)(ya)(ya)向擠(ji)壓(ya)(ya)(ya)筒(tong)內襯，并利(li)用(yong)刮(gua)板上(shang)裝有的(de)(de)金屬絲(si)刷(shua)子清(qing)理(li)殘留(liu)在內襯表面上(shang)的(de)(de)玻璃結(jie)塊等雜物。同(tong)時(shi)，通過刮(gua)板頭送入的(de)(de)水或水氣(qi)混合物冷(leng)卻(que)清(qing)理(li)擠(ji)壓(ya)(ya)(ya)筒(tong)內襯。

7. 擠壓(ya)墊的分(fen)離、輸送及(ji)提(ti)升(sheng)機構

 壓(ya)(ya)(ya)余鋸切后，壓(ya)(ya)(ya)余和(he)墊(dian)(dian)片(pian)貼連(lian)在(zai)一(yi)起(qi)，采用(yong)專(zhuan)門(men)的壓(ya)(ya)(ya)力機械裝(zhuang)置(zhi)(zhi)進行壓(ya)(ya)(ya)余和(he)墊(dian)(dian)片(pian)的分離(li)。分離(li)后的壓(ya)(ya)(ya)余掉入(ru)收集箱。而擠壓(ya)(ya)(ya)墊(dian)(dian)則(ze)通過(guo)溜槽(cao)輸(shu)送到工作的起(qi)始位置(zhi)(zhi)，再通過(guo)夾鉗或(huo)提升裝(zhuang)置(zhi)(zhi)，送到擠壓(ya)(ya)(ya)中心線上(shang)的上(shang)料(liao)位置(zhi)(zhi)，并在(zai)下(xia)一(yi)周期與坯料(liao)一(yi)起(qi)被推進擠壓(ya)(ya)(ya)筒。

8. 制品拉(la)出裝(zhuang)置

  在擠壓厚(hou)壁(bi)不(bu)銹鋼管時，采用在擠壓機出料槽上安裝的拉出裝置，這是一個風動或機械傳動夾鉗裝置，用以將制品拉出放在輸送輥道上。

9. 擠壓機的出料槽

  不銹(xiu)鋼管擠壓機的(de)(de)出(chu)料槽具有(you)各種不同的(de)(de)結(jie)構，一般(ban)認(ren)為(wei)比較成(cheng)功的(de)(de)是(shi)U形的(de)(de)封閉(bi)槽結(jie)構。并且，其應該具有(you)光(guang)滑的(de)(de)表(biao)(biao)面，以使在(zai)(zai)擠壓制品出(chu)口的(de)(de)流動過程(cheng)中(zhong)不致(zhi)損壞(huai)表(biao)(biao)面。在(zai)(zai)切(qie)除壓余之后，為(wei)了從前橫(heng)梁中(zhong)取出(chu)制品，U形出(chu)料槽可軸向(xiang)移動并翻轉(zhuan)90°,將制品放在(zai)(zai)輸出(chu)輥道上。在(zai)(zai)擠壓奧氏(shi)體不銹(xiu)鋼的(de)(de)制品時，制品通過出(chu)料槽送至有(you)流動水(shui)的(de)(de)淬水(shui)槽中(zhong)，以便水(shui)冷(leng)后得到奧氏(shi)體組(zu)織(zhi)。

  不銹鋼管擠壓機(ji)(ji)的輔(fu)助(zhu)設備是擠壓機(ji)(ji)的重要組成部分，也是擠壓機(ji)(ji)實現機(ji)(ji)械(xie)化和自動化的基礎。
