A 感(gan)應器(qi)銅導(dao)管(guan)的橫斷(duan)面形(xing)狀和尺(chi)寸

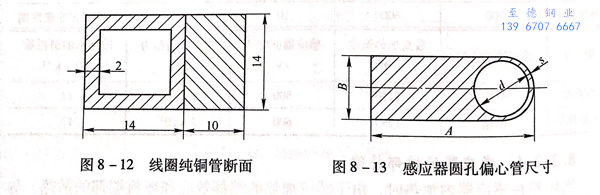

對于中頻感(gan)(gan)應加熱爐的感(gan)(gan)應器，其(qi)感(gan)(gan)應線圈用的純銅管(guan)一般都采用方形或矩形截面的異形管(guan)（圖8-12).
例如(ru)，國外一家鋼(gang)鐵公司建成了(le)一套(tao)7200kW的(de)中(zhong)頻感(gan)應熱(re)處理(li)作(zuo)業線，專門(men)用于生產φ63~406mm的(de)焊(han)管(guan)和石油套(tao)管(guan)，滿足美國石油協會標準的(de)要求(qiu)。對(dui)于工頻感(gan)應加熱(re)爐的(de)加熱(re)器，其感(gan)應線圈用的(de)純銅(tong)管(guan)采用異形(xing)截面(mian)的(de)圓(yuan)孔偏心(xin)管(guan)（圖8-13).這是因(yin)為(wei)從載流(liu)面(mian)積和散(san)熱(re)條件來考慮，采用圓(yuan)形(xing)偏心(xin)管(guan)較為(wei)有(you)利。鋼(gang)管(guan)制造(zao)廠也可以按照設計的(de)需要提供(gong)各種(zhong)規(gui)格尺(chi)寸的(de)圓(yuan)孔偏心(xin)管(guan)。
例如，德(de)國的容(rong)克感(gan)(gan)應(ying)爐(lu)公(gong)司(si)在為德(de)國Schloemann 公(gong)司(si)制造的10MN（1000t)立式(shi)(shi)穿孔(kong)機和31.5MN(3150t)臥式(shi)(shi)擠壓機配套的擠壓生產線提供的立式(shi)(shi)工(gong)頻(pin)感(gan)(gan)應(ying)加熱爐(lu)（感(gan)(gan)應(ying)器功率為750kW)和立式(shi)(shi)工(gong)頻(pin)感(gan)(gan)應(ying)再加熱爐(lu)（感(gan)(gan)應(ying)器的功率為600kW)采用(yong)的都(dou)是圓孔(kong)偏心管。

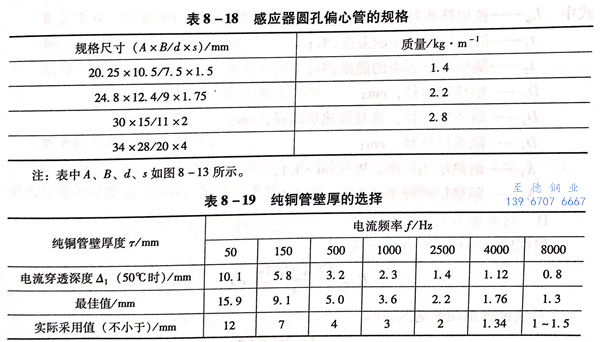

感應器圓孔偏心管(guan)的(de)規格見表(biao)8-18.純(chun)銅(tong)圓孔偏心管(guan)壁厚的(de)選擇(ze)見表(biao)8-19.
對于一(yi)定頻率(lv)的(de)(de)電(dian)(dian)流來說，導(dao)(dao)體(ti)厚度為該(gai)頻率(lv)下電(dian)(dian)流穿透(tou)深(shen)度的(de)(de)1.57倍時電(dian)(dian)阻值最(zui)(zui)小，感應(ying)器可以(yi)得到最(zui)(zui)好(hao)的(de)(de)電(dian)(dian)效率(lv)。在工程上，實際(ji)應(ying)用中一(yi)般(ban)導(dao)(dao)體(ti)厚度大(da)于1.2倍電(dian)(dian)流穿透(tou)深(shen)度。
若計算中平均取純銅的電阻率p=2×10-6Ω·cm,按電流穿透深度計算可求得在不同電流頻率下線圈導體的電流透入深度值（表8-19),不同電流頻率下線圈純銅管的最佳壁厚及實際采用數可參考表中的數值，其中最佳壁厚是取T=1.57Δ1,實際采用壁厚取T≥1.24。

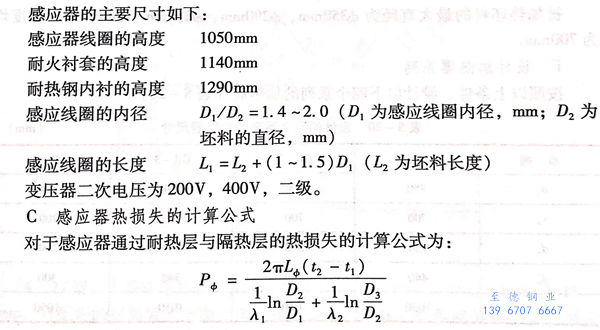

B 感應器的主(zhu)要尺寸
