熱擠壓是一種萬能的加工手段，可以加工任何塑性的材料，這一說法是有條件的，其前提是在采用合適的玻璃潤滑劑的條件下，必須采用符合質量要求的坯料。一般情況下，香蕉視頻app下載蘋果版:熱擠壓所使用的坯料都是通過化學冶金（包括冶煉各工序）和物理冶金（包括加工各工序）所得到。因此，在擠壓坯料的選擇和準備過程中，必須確保坯料在經過化學和物理冶金各工序之后，不存在任何超出標準所要求的各種冶煉和加工缺陷。因為采用玻璃潤滑劑的熱擠壓法在擠壓過程中能夠改善坯料金屬的加工塑性，但不能修補坯料金屬原有的冶煉和加工缺陷。因此，在擠壓過程中，對制品質量有直接影響的坯料的化學成分、力學性能、抗腐蝕性能和α相含量等各種宏觀和微觀性能都會提出一定的具體要求。 例如，美國 Amerex 擠壓香蕉視頻app下載蘋果版:不銹鋼管廠在采購不銹鋼管坯時，對擠壓光坯提出以下技術要求：


1.化學成分

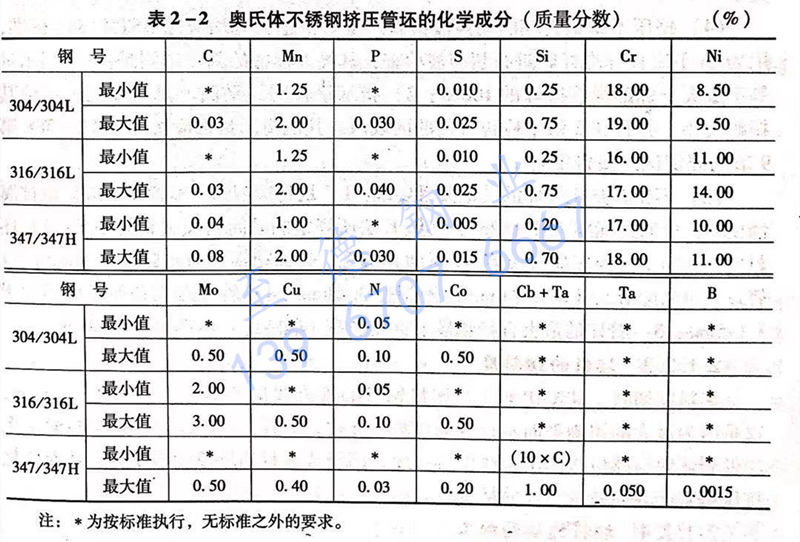

 奧氏體不銹鋼擠壓(ya)管坯的(de)化學(xue)成(cheng)分見下表




2.力學性能

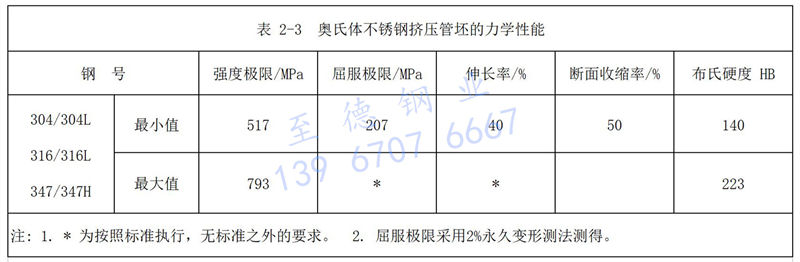

  奧(ao)氏(shi)體不銹鋼擠壓管坯的力學性能列于表


表 2-3.jpg


3. 奧氏體不銹(xiu)鋼(gang)擠壓管坯的鐵素體含量


  奧(ao)氏體不銹鋼(gang)擠壓管坯的鐵素體總含量由式（2-1)確定。


根據(ju) ASME SA-213M:


鐵素(su)體（％）＝1.335×鉻當量(liang) -（鎳當量(liang)＋11)/0.415 式中：


  鉻當(dang)量（％）＝Cr%+Mo%+1.5×Si%+0.5×Nb%


  鎳當(dang)量（％）＝Ni%+30×C%+30×N%+0.5×Mn%


 式中的化學成(cheng)分(fen)(fen)為供貨爐(lu)號鋼包取(qu)樣的化學成(cheng)分(fen)(fen)分(fen)(fen)析結果。對于304/304L、 316/316L,鐵素(su)體的總(zong)含(han)量(liang)(liang)不大(da)于5.0%，對于347/347H,鐵素(su)體的總(zong)含(han)量(liang)(liang)不大(da)于3.0%。


4. 擠壓不銹(xiu)鋼(gang)管坯的(de)超聲波檢驗


 所有擠壓管坯均應按 ASTMA388標準， 用2m平底孔標準樣管進行超聲波(bo)探傷檢查，其檢查標準的判廢準則是：



   a. 指(zhi)示量等于(yu)或大于(yu)標準樣管振幅的100%;


   b. 指示量(liang)在同一平面(mian)上(shang)是(shi)連(lian)續的，不論其振幅大小，并且在2倍于檢查直徑的區(qu)域內(nei)。其他指示量(liang)都應按ASTMA-388第9節的規定記入報告中。


5. 不銹鋼擠壓管坯的其(qi)他技(ji)術要求(qiu)：


   a. 從每爐鋼的一根管坯上取(qu)樣做抗腐 蝕(shi)試驗，應通過標準ASTMA262,實施(shi)E法所規定的晶間(jian)腐蝕(shi)試驗的要求；


    b. 坯 料的(de)表面加工：管坯應(ying)經(jing)過剝皮／車削并拋光(guang)，表面粗糙(cao)度應(ying)不超(chao)過125RmS;


    c.  管坯(pi)的彎曲度應(ying)在(zai)任何(he)1524mm 內不超過(guo)3.18mm;


    d. 管坯端面切斜度應不大于 3.175mm;


    e. 管(guan)坯的最大(da)(da)直徑(jing)和最小直徑(jing)之差（橢(tuo)圓度）不得大(da)(da)于0.38mm.
