塑(su)料管包(bao)括聚乙(yi)烯(xi)管、聚丙烯(xi)管、聚氯乙(yi)烯(xi)管等。這些管材質軟，在(zai)200℃左右即產生塑(su)性變形或能熔化，因此加工十分(fen)方便。

1. 塑料(liao)管的(de)切割(ge)與彎曲

  使用細牙(ya)手鋸或木工圓鋸進行切割，公稱(cheng)直徑DN≤200mm的(de)彎(wan)(wan)管，有成品彎(wan)(wan)頭供(gong)應，一(yi)般為彎(wan)(wan)曲(qu)半徑很小(xiao)的(de)急彎(wan)(wan)彎(wan)(wan)頭。需要(yao)制(zhi)作時(shi)可采用熱彎(wan)(wan)，彎(wan)(wan)曲(qu)半徑R=（3.5~4)DN.塑料管熱彎(wan)(wan)工藝與彎(wan)(wan)鋼管的(de)不同(tong)在(zai)于：

   ①. 不(bu)論管徑大小，一律填細砂。

   ②. 加熱(re)溫度(du)為(wei)130℃~150℃,在蒸汽加熱(re)箱或電加熱(re)箱內進行。

   ③. 用(yong)木材制(zhi)作(zuo)彎管(guan)(guan)模具(ju)，木塊的高度稍(shao)高于(yu)管(guan)(guan)子半徑。管(guan)(guan)子加熱(re)至要求(qiu)溫度迅速(su)從加熱(re)箱(xiang)內取出，放人(ren)彎管(guan)(guan)模具(ju)內，因管(guan)(guan)材已成(cheng)塑(su)性，用(yong)力很小，用(yong)澆冷(leng)(leng)水方法使其冷(leng)(leng)卻(que)定型，然后(hou)取出砂(sha)子，并繼(ji)續進行水冷(leng)(leng)。管(guan)(guan)子冷(leng)(leng)卻(que)后(hou)要有1°~2°的回彈(dan)，因此制(zhi)作(zuo)模具(ju)時把彎曲角度加大1°~2°。

2. 塑料管的連接

  塑(su)料管(guan)(guan)的連(lian)接方(fang)法(fa)可根據管(guan)(guan)材(cai)、工作(zuo)條件(jian)(jian)、管(guan)(guan)道敷設條件(jian)(jian)而定。壁厚大(da)于4mm,DN≥50mm的塑(su)料管(guan)(guan)均可采(cai)用對口(kou)接觸焊；壁厚小于4mm,DN≤150mm的承(cheng)(cheng)(cheng)壓(ya)管(guan)(guan)可采(cai)用套管(guan)(guan)或承(cheng)(cheng)(cheng)口(kou)連(lian)接；非承(cheng)(cheng)(cheng)壓(ya)的管(guan)(guan)子(zi)可采(cai)用承(cheng)(cheng)(cheng)口(kou)粘(zhan)結、加橡膠圈的承(cheng)(cheng)(cheng)口(kou)連(lian)接；與閥件(jian)(jian)、金屬部(bu)件(jian)(jian)或管(guan)(guan)道相連(lian)接，且壓(ya)力低于2MPa時，可采(cai)用卷邊法(fa)蘭連(lian)接或平焊法(fa)蘭連(lian)接。

  塑料管的對口焊(han)接(jie)有對口接(jie)觸焊(han)和(he)熱空氣焊(han)兩(liang)種方法。

   ①. 對口接觸焊是將塑料管放在焊接設備的夾具上夾牢，清除管端氧化層，將兩根管子對正，管端間隙在0.7mm以下，電加熱盤正套在接口處加熱，使塑料深處表面1mm~2mm熔化，并用0.1MPa~0.25MPa的壓力加壓使熔融表面連接成一體。

   ②. 熱空氣焊接是將壓縮空氣通過焊槍，焊槍為一電熱空氣管，可將空氣加熱至200℃~250℃,可以調節焊槍內的電熱絲電壓以控制溫度。壓縮空氣保持壓力為0.05MPa~0.1MPa.焊接時將管端對正，用塑料條對準焊縫，焊槍加熱將管件和焊條熔融并連接在一起。

  承插(cha)口(kou)(kou)(kou)連接(jie)(jie)的(de)程序是先(xian)進行試插(cha)，檢(jian)查承插(cha)口(kou)(kou)(kou)長度及間隙(xi)，長度以管(guan)子公稱直徑的(de)1倍～1.5倍為(wei)宜，間隙(xi)應(ying)不大于0.3mm,然后(hou)用酒精將承口(kou)(kou)(kou)內壁、插(cha)管(guan)外壁擦(ca)洗(xi)干凈，并(bing)均(jun)勻涂上一層膠(jiao)(jiao)黏(nian)劑(ji)，即時插(cha)入，保持擠壓2min~3min,擦(ca)凈接(jie)(jie)口(kou)(kou)(kou)外擠出的(de)膠(jiao)(jiao)黏(nian)劑(ji)，固化后(hou)在承口(kou)(kou)(kou)外端(duan)可再行焊接(jie)(jie)，以增加(jia)連接(jie)(jie)強度。膠(jiao)(jiao)黏(nian)劑(ji)可采用過氯(lv)(lv)乙(yi)烯(xi)樹脂(zhi)與二氯(lv)(lv)乙(yi)烷（或丙酮）重量比1:4的(de)調和(he)物，該調和(he)物稱為(wei)過氯(lv)(lv)乙(yi)烯(xi)膠(jiao)(jiao)黏(nian)劑(ji)，也可采用市場(chang)上供應(ying)的(de)多種膠(jiao)(jiao)黏(nian)劑(ji)。

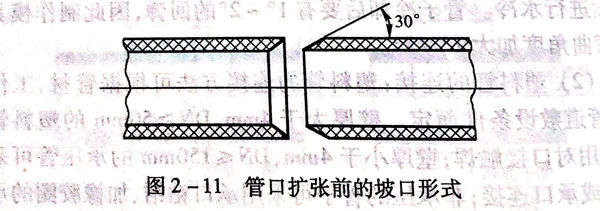

  如塑(su)料管(guan)沒有(you)承口，還要自行加(jia)工制作(zuo)。方(fang)法是在(zai)擴(kuo)張(zhang)管(guan)端采(cai)用蒸(zheng)汽加(jia)熱(re)或用甘油加(jia)熱(re)鍋加(jia)熱(re)，加(jia)熱(re)長度(du)為(wei)管(guan)子(zi)直徑的1倍～1.5倍，加(jia)熱(re)溫度(du)為(wei)130℃~150℃.此時可將(jiang)插口的管(guan)子(zi)插入已加(jia)熱(re)的管(guan)端，使其擴(kuo)大為(wei)承口。也可用金(jin)屬擴(kuo)口模具擴(kuo)張(zhang)。為(wei)了(le)使插人(ren)管(guan)能順(shun)利(li)地插入承口，可在(zai)擴(kuo)張(zhang)管(guan)端及插人(ren)管(guan)端先(xian)做成(cheng)30°的斜口，如圖(tu)2-11所(suo)示。

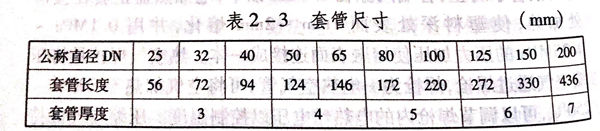

  套(tao)(tao)管(guan)(guan)(guan)連接(jie)(jie)是先(xian)將管(guan)(guan)(guan)子對焊起(qi)來(lai)，并把焊縫鏟平，再在接(jie)(jie)頭上加(jia)套(tao)(tao)管(guan)(guan)(guan)。套(tao)(tao)管(guan)(guan)(guan)可用塑料板加(jia)熱卷制而成，套(tao)(tao)管(guan)(guan)(guan)與(yu)連接(jie)(jie)管(guan)(guan)(guan)之(zhi)間涂上膠黏劑，套(tao)(tao)管(guan)(guan)(guan)的接(jie)(jie)口(kou)、套(tao)(tao)管(guan)(guan)(guan)兩(liang)端與(yu)連接(jie)(jie)管(guan)(guan)(guan)還可焊接(jie)(jie)起(qi)來(lai)，增加(jia)強度(du)，套(tao)(tao)管(guan)(guan)(guan)尺(chi)寸見(jian)表(biao)2-3。

  法蘭(lan)連接是采用(yong)鋼制法蘭(lan)時，先將法蘭(lan)套入管內(nei)，然(ran)后加熱管進行翻邊(bian)；采用(yong)塑(su)料(liao)板材制成(cheng)的法蘭(lan)可與(yu)塑(su)料(liao)管進行焊接。此時塑(su)料(liao)法蘭(lan)應(ying)在內(nei)徑兩(liang)面車出45°坡口，兩(liang)面都應(ying)與(yu)管子焊接。緊固(gu)法蘭(lan)時應(ying)把密封墊墊好，并在螺栓兩(liang)端加墊圈。

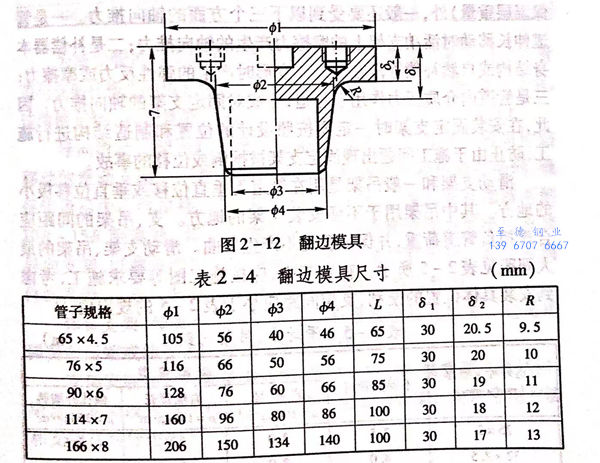

  塑料管管端翻(fan)(fan)邊(bian)的工藝是(shi)將要翻(fan)(fan)邊(bian)的管端加熱至140℃~150℃,套上鋼(gang)法蘭(lan)，推(tui)入(ru)翻(fan)(fan)邊(bian)模(mo)具(ju)。翻(fan)(fan)邊(bian)模(mo)具(ju)為鋼(gang)質，如圖2-12所(suo)(suo)示，尺寸如表2-4所(suo)(suo)列(lie)。翻(fan)(fan)邊(bian)模(mo)具(ju)推(tui)人前(qian)先加熱至80℃~100℃,不(bu)使管端冷卻(que)，推(tui)入(ru)后均勻地使管口翻(fan)(fan)成垂直于管子軸(zhou)線(xian)的翻(fan)(fan)邊(bian)。翻(fan)(fan)邊(bian)后不(bu)得有裂紋和(he)皺折(zhe)等缺(que)陷。
