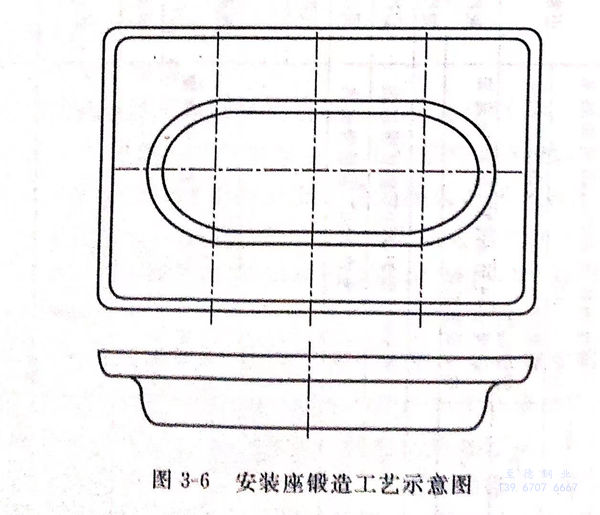

以鉻-鎳奧(ao)氏(shi)體不銹鋼香蕉視頻app下載蘋果版:06Cr18Ni11Ti安裝座鍛造工藝為例（見圖3-6),其工藝流程：下料→檢查→打磨→加熱(re)→模鍛→加熱(re)→校正→熱(re)處理→腐蝕→終檢。

下料：可(ke)以用鋸(ju)床(chuang)鋸(ju)切(qie)(qie)(qie)、砂(sha)輪切(qie)(qie)(qie)割機切(qie)(qie)(qie)割或車床(chuang)車切(qie)(qie)(qie)，尺寸為Φ26x64mm,并要將毛(mao)刺和尖角打磨(mo)掉。

檢查：檢查表面缺(que)陷。

打磨：清(qing)除表(biao)面缺陷及毛刺。

加熱：加熱(re)溫度為(wei)(wei)1100~1200℃,加熱(re)時間為(wei)(wei)10~25min,裝爐數量少于60件。

模鍛：選用1噸模(mo)鍛錘，終鍛溫度900℃.

校(xiao)正(zheng)：在1噸模(mo)鍛(duan)(duan)錘(chui)上利用終鍛(duan)(duan)型槽校正。

熱處理：根據(ju)鋼種確定熱處理制度，進(jin)行熱處理。

表面清(qing)理：根(gen)據要(yao)求，對鍛件的表面進(jin)行必要(yao)的清(qing)理，如噴(pen)丸(wan)、酸洗、拋光等。

終檢：100%檢查外表面。
