室內(nei)采暖(nuan)管(guan)道施(shi)工圖主(zhu)要表示一棟建筑物的供暖(nuan)系統，主(zhu)要包括平面(mian)圖、系統圖、詳(xiang)圖。
1. 平面圖(tu)的主要內容
室(shi)內采暖平面(mian)圖(tu)主要表示管道、附(fu)件及散熱器在建筑物平面(mian)上的位(wei)置及相互(hu)關系。
a. 查明建(jian)筑物內散(san)(san)熱(re)(re)器的(de)平面位置、種類、片數及散(san)(san)熱(re)(re)器的(de)安(an)裝(zhuang)形式、方式。
各種散熱器的規(gui)格及(ji)數量(liang)應按以下規(gui)定標注：
①. 柱型散熱器只標注數量；
②. 圓(yuan)翼型散(san)熱器應標注根數(shu)和排數(shu)；
③. 光(guang)排管散熱器應標注管徑、長度、排數(shu)及(ji)型(xing)號（A型(xing)和B型(xing)）。
b. 查(cha)明水(shui)平(ping)干(gan)管(guan)(guan)的布(bu)置(zhi)方式、干(gan)管(guan)(guan)上的閥門、固定支架、補償器等的平(ping)面位置(zhi)、型號、干(gan)管(guan)(guan)管(guan)(guan)徑。
c. 通過(guo)立管編號查明系統立管的數(shu)量和(he)平(ping)面(mian)布置(zhi)位置(zhi)。
d. 在熱水采(cai)(cai)暖(nuan)系統平面(mian)圖中應查明膨(peng)脹水箱、自動排(pai)氣閥或集氣罐的(de)位(wei)置(zhi)、型號、配管管徑及(ji)布置(zhi)。對車(che)間蒸汽采(cai)(cai)暖(nuan)管道、應查明疏(shu)水器的(de)平面(mian)位(wei)置(zhi)、規(gui)格尺(chi)寸、疏(shu)水裝(zhuang)置(zhi)組成等。
e. 查明(ming)熱媒(mei)入(ru)(ru)口(kou)及入(ru)(ru)口(kou)地溝情況。當熱媒(mei)入(ru)(ru)口(kou)無節點詳(xiang)圖(tu)(tu)時，平面(mian)圖(tu)(tu)上一(yi)般(ban)將入(ru)(ru)口(kou)組成的設備如(ru)(ru)減壓閥、疏水器(qi)、分水器(qi)、分汽缸(gang)、除污器(qi)、控(kong)制閥、溫度(du)計(ji)、壓力(li)表(biao)、熱量表(biao)等表(biao)示清楚，并標(biao)注(zhu)管徑、熱媒(mei)來源、流向、熱工參數(shu)等。如(ru)(ru)果(guo)熱媒(mei)人口(kou)主要配件與國家標(biao)準圖(tu)(tu)相同時，平面(mian)圖(tu)(tu)則注(zhu)明(ming)規(gui)格(ge)、標(biao)準圖(tu)(tu)號(hao)，可按(an)給定標(biao)準圖(tu)(tu)號(hao)查閱(yue)。當熱媒(mei)人口(kou)有(you)節點詳(xiang)圖(tu)(tu)時，平面(mian)圖(tu)(tu)則注(zhu)明(ming)節點圖(tu)(tu)的編號(hao)以(yi)備查閱(yue)。
2. 系(xi)統圖的主要(yao)內容
采(cai)暖系統(tong)圖主要(yao)表(biao)示從熱煤人口至出(chu)口的采(cai)暖管道，散熱設備及附件的空(kong)間位(wei)置和互相之(zhi)間的關(guan)系。
a. 查明管(guan)(guan)(guan)道系統中干管(guan)(guan)(guan)與(yu)立管(guan)(guan)(guan)之間(jian)及(ji)支管(guan)(guan)(guan)與(yu)散熱器之間(jian)的連接方(fang)(fang)式、閥門(men)安(an)裝位置及(ji)數量(liang)，各管(guan)(guan)(guan)道管(guan)(guan)(guan)徑、坡(po)度(du)坡(po)向、水平(ping)干管(guan)(guan)(guan)的標高、立管(guan)(guan)(guan)編號、管(guan)(guan)(guan)道的連接方(fang)(fang)式。
b. 查明(ming)散熱(re)(re)器的(de)規(gui)格型號、類(lei)型、安裝形(xing)式及方式與(yu)片數（中片和足片）、標(biao)高、散熱(re)(re)器進場形(xing)式（現(xian)場組對或成品）。
c. 查明(ming)各(ge)種閥(fa)件、附件及設備(bei)在管道(dao)系統中的位置，凡(fan)是注有規格型號者(zhe)，應與(yu)平面(mian)圖(tu)和(he)材料(liao)明(ming)細表進行(xing)校對。
d. 查(cha)明熱(re)煤(mei)人口裝置中各種閥(fa)件、附件、儀表之(zhi)間(jian)相(xiang)對關系及熱(re)媒的來源、流向、坡(po)向、標高、管徑等(deng)。如有節點詳圖時，應查(cha)明詳圖編號及內容。
3. 詳圖的主(zhu)要內容(rong)
采(cai)暖(nuan)施工(gong)圖的(de)(de)(de)詳圖包括(kuo)標(biao)(biao)(biao)準(zhun)圖和節點圖兩種。標(biao)(biao)(biao)準(zhun)圖是詳圖的(de)(de)(de)重要組(zu)成部(bu)分。供水管、回水管與(yu)散熱器之間的(de)(de)(de)連(lian)接形(xing)式、詳細尺(chi)寸(cun)和安(an)裝(zhuang)(zhuang)要求，均可(ke)用標(biao)(biao)(biao)準(zhun)圖表(biao)示。因此，對施工(gong)技術(shu)人(ren)員來說，掌握常(chang)用的(de)(de)(de)標(biao)(biao)(biao)準(zhun)圖，熟知必(bi)要的(de)(de)(de)安(an)裝(zhuang)(zhuang)尺(chi)寸(cun)和管道配(pei)件、施工(gong)做(zuo)法(fa)，對于組(zu)織施工(gong)活動，控制施工(gong)質量(liang)是十分必(bi)要的(de)(de)(de)。
采暖管道施(shi)工中常用(yong)標準圖的內(nei)容包括(kuo)：
a. 膨脹水箱、冷凝水箱的制作、配件與安裝。
b. 分(fen)汽罐、分(fen)水(shui)器、集水(shui)器的構造、制作與安裝(zhuang)。
c. 疏水器、減壓(ya)閥、減壓(ya)板的組成形式和安(an)裝方法。
d. 散熱(re)器(qi)的連接與安裝要(yao)求。
e. 采暖系統(tong)立管(guan)、支管(guan)、干(gan)管(guan)的(de)連(lian)接形式。
f. 管道支架、吊架的制作與(yu)安裝。
g. 集汽罐(guan)的制作與安裝。

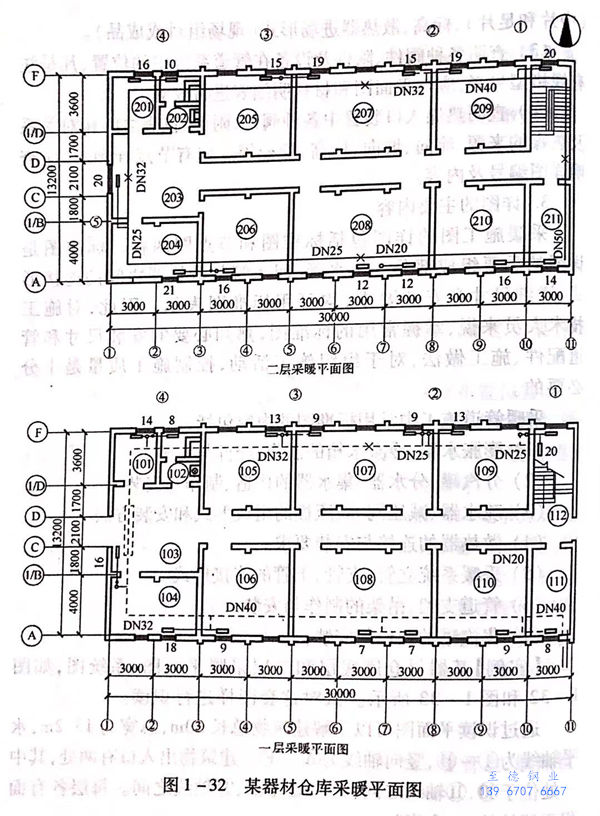

【實例】某(mou)器材倉庫底層和(he)(he)二層采暖(nuan)平(ping)面圖(tu)、系統圖(tu)，如(ru)圖(tu)1-32和(he)(he)圖(tu)1-33所示。試對(dui)這套(tao)圖(tu)樣(yang)進行(xing)識(shi)讀。
通(tong)過識讀平面(mian)(mian)圖(tu)可以了解建筑(zhu)(zhu)物總長(chang)30m,總寬為(wei)13.2m,水平軸(zhou)(zhou)線(xian)為(wei)①~?,豎向軸(zhou)(zhou)線(xian)為(wei)A~F.建筑(zhu)(zhu)物出人口有兩處(chu)，其中一(yi)處(chu)位(wei)于⑩、?軸(zhou)(zhou)線(xian)之間(jian)(jian)(jian)，另一(yi)處(chu)在C、①軸(zhou)(zhou)線(xian)之間(jian)(jian)(jian)。每層各有面(mian)(mian)積不(bu)等的約11個(ge)房間(jian)(jian)(jian)。
在(zai)建筑(zhu)物(wu)的兩個入(ru)口處(chu)，散(san)熱器(qi)布(bu)置在(zai)門口墻(qiang)壁上(shang)，其余的散(san)熱器(qi)全部布(bu)置在(zai)各房(fang)間的窗臺(tai)下。散(san)熱器(qi)的片數(shu)均(jun)注(zhu)在(zai)散(san)熱器(qi)圖例(li)上(shang)。
通過(guo)查閱系(xi)統圖得知，本例為(wei)雙管(guan)(guan)(guan)上分(fen)式熱水(shui)采(cai)暖系(xi)統，熱媒干(gan)(gan)管(guan)(guan)(guan)管(guan)(guan)(guan)徑(jing)為(wei)DN50,標高(gao)為(wei)－1.40m,由南向北(bei)穿過(guo)A軸(zhou)線外(wai)墻(qiang)進入111號房(fang)間(jian)(jian)(jian)，在(zai)(zai)(zai)A~?軸(zhou)線交角(jiao)處登(deng)高(gao)，在(zai)(zai)(zai)總立(li)管(guan)(guan)(guan)上安裝一控制閥門(men)。總立(li)管(guan)(guan)(guan)登(deng)高(gao)至(zhi)二(er)層6.00m,在(zai)(zai)(zai)天棚下沿墻(qiang)敷設。干(gan)(gan)管(guan)(guan)(guan)管(guan)(guan)(guan)徑(jing)依次為(wei)DN50、DN40、DN32、DN25、DN20.本例共有8根(gen)立(li)管(guan)(guan)(guan)，管(guan)(guan)(guan)徑(jing)均為(wei)DN20.立(li)管(guan)(guan)(guan)為(wei)雙管(guan)(guan)(guan)式，采(cai)用三通和(he)四通與(yu)散熱器連接。回(hui)水(shui)干(gan)(gan)管(guan)(guan)(guan)的起(qi)始端在(zai)(zai)(zai)103房(fang)間(jian)(jian)(jian)，標高(gao)為(wei)0.200m,沿墻(qiang)在(zai)(zai)(zai)底層地面拖地敷設，管(guan)(guan)(guan)道坡(po)度(du)與(yu)回(hui)水(shui)流動方向為(wei)同向。回(hui)水(shui)干(gan)(gan)管(guan)(guan)(guan)在(zai)(zai)(zai)103房(fang)間(jian)(jian)(jian)過(guo)門(men)處，返低至(zhi)地溝(gou)繞過(guo)大門(men)。干(gan)(gan)管(guan)(guan)(guan)管(guan)(guan)(guan)徑(jing)依次為(wei)DN20、DN25、DN32、DN40、DN50.干(gan)(gan)管(guan)(guan)(guan)在(zai)(zai)(zai)111房(fang)間(jian)(jian)(jian)返低－1.400m 流至(zhi)室外(wai)管(guan)(guan)(guan)道。
在供水(shui)、回水(shui)立管(guan)上(shang)均設有閥門，但①立管(guan)上(shang)未裝，而在散熱器的支管(guan)上(shang)安裝閥門。
由圖(tu)紙(zhi)得知，干(gan)管上(shang)設有固定(ding)(ding)支架，供水干(gan)管上(shang)設有4個，回水干(gan)管上(shang)設有3個。管道(dao)活動支架通常在(zai)施工(gong)圖(tu)上(shang)是不顯(xian)示(shi)的，施工(gong)人(ren)員應按有關規(gui)范要(yao)求，在(zai)現場選(xuan)定(ding)(ding)和設置。

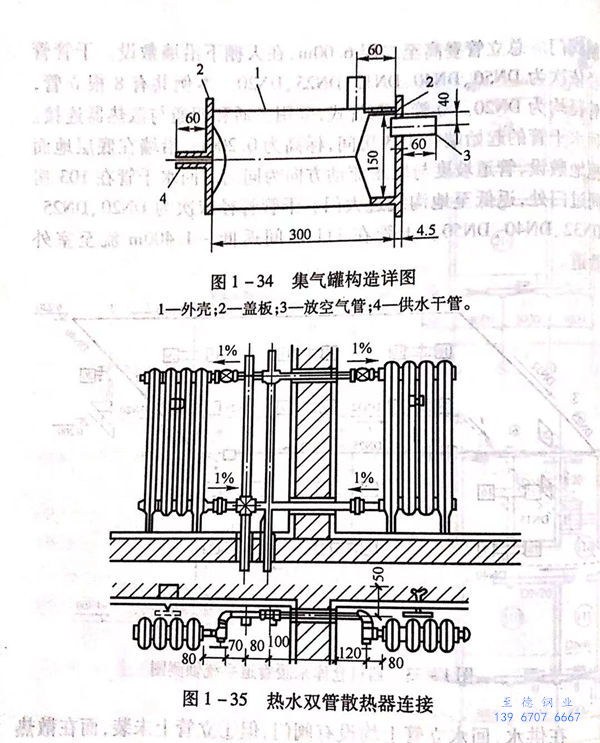

在識讀平面圖和(he)系(xi)統圖的(de)同(tong)時，需要查閱部分標準(zhun)圖，本(ben)例中集氣罐的(de)制作與安裝，如(ru)圖1-34所示(shi)，散熱器與立支管的(de)連接，如(ru)圖1-35所示(shi)。
