點蝕是在香蕉視頻app下載蘋果版:不銹鋼表面(mian)上(shang)局部(bu)形成一(yi)定深度的小孔或銹斑的一(yi)種腐蝕，在其余的大面(mian)積區域材(cai)料完(wan)好，而(er)香蕉視頻app下載蘋果版:點蝕處(chu)可(ke)能形成穿孔，這種腐蝕的危害十分嚴重。
點蝕易在含Cl-、Br-、I-等鹵素離子的介質中產生，常見介質為大氣、水、水蒸氣、海水，漂白液，各種有機和無機氯化物等。在這些介質中可在室溫下出現，并隨溫度升高而加速。點蝕的嚴重程度與介質溫度、Cl-等鹵素離子含量、pH值及相對流動速度相關，同時受鋼表面非金屬類雜物、析出相、位錯露頭等因素影響。
在特定介質條件，不銹鋼的點蝕由生核和擴展兩個階段組成。在易產生點蝕的環境中，在不銹鋼表面存在缺陷的部位，由于難于鈍化或鈍化膜遭到破壞，而后再鈍化又受到阻止，于是產生優先溶解形成小蝕坑，這種小蝕坑即為微孔蝕源，隨后溶解下來的金屬離子水解生成H+并使局部蝕坑溶液的pH值下降，加劇了金屬的溶解，使孔蝕擴大、加深。加之腐蝕產物覆蓋孔蝕坑，使孔坑內的溶液流動困難，蝕坑內pH值進一步降低，Cl-等產生點蝕的陰離子達到較高的富集程度，使蝕坑加速擴大并向深度方向發展，最終形成點蝕。
不銹鋼(gang)耐點(dian)蝕(shi)(shi)性能與鋼(gang)中的(de)Cr、Mo、N有密切關系，經深(shen)人研究已建立起表征耐點(dian)蝕(shi)(shi)能力的(de)點(dian)蝕(shi)(shi)當量指數（PRE)與Cr、Mo、N、Mn、S、P的(de)數學(xue)關系式：
PRE=%Cr+3.3×%Mo+X × %N
式中的(de)X=10~30,常用(yong)的(de)系數為(wei)16.
在計入(ru)Mn、W、P、S的因素后又派生出下列數學(xue)關系式：
PREMn=%Cr+3.3×%Mo+30×%N-1×%Mn
PREW= %Cr+3.3× %(Mo+0.5W)+16×%N
PRE(S+P)= %Cr+3.3× %Mo+30×%N-123×%(S+P)

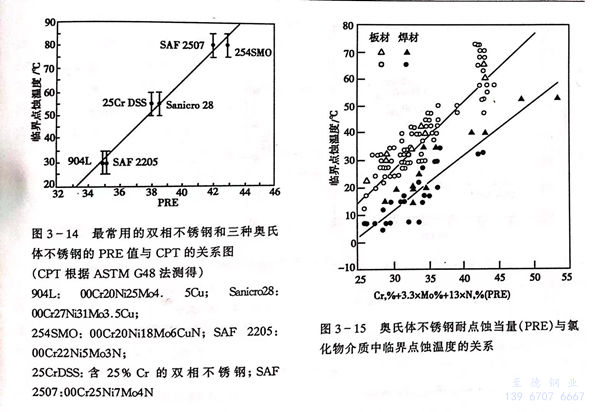

上述(shu)數(shu)學表達式(shi)是一種快速(su)判定不(bu)銹(xiu)鋼(gang)(gang)耐(nai)點(dian)蝕能力的方(fang)法，對(dui)于選擇合(he)適(shi)的耐(nai)點(dian)蝕不(bu)銹(xiu)鋼(gang)(gang)，最(zui)有價值的是臨(lin)界點(dian)蝕溫度(du)（CPT)與PRE值的關(guan)(guan)(guan)(guan)(guan)系，根據在(zai)氯化物溶液的試驗結果所建(jian)立(li)的兩者關(guan)(guan)(guan)(guan)(guan)系見圖3-14和圖3-15。這(zhe)兩個(ge)關(guan)(guan)(guan)(guan)(guan)系圖均(jun)表明，不(bu)論是奧(ao)氏體不(bu)銹(xiu)鋼(gang)(gang)還是雙相不(bu)銹(xiu)鋼(gang)(gang)，兩者的關(guan)(guan)(guan)(guan)(guan)系均(jun)呈簡(jian)單的線性關(guan)(guan)(guan)(guan)(guan)系，說明這(zhe)種局(ju)部腐蝕是由鋼(gang)(gang)的化學成分所控制，與基(ji)體組織結構關(guan)(guan)(guan)(guan)(guan)系不(bu)大。
圖3-14和圖3-15是選擇耐氯化物點蝕的重要依據，為慎重起見，在實際介質中的模擬試驗十分必要。圖中的數據僅僅考慮了鋼中主要元素的作用，對于實際應用的鋼種的純潔度應有明確的要求，以保證所選材料的實用性。當前，耐點蝕性能比較優秀的材料是一些超級奧氏體不銹鋼，超級雙相不銹鋼和超級鐵素體不銹鋼，其中奧氏體不銹鋼包括00Cr18Ni16Mo5N、00Cr27Ni31Mo4Cu、00Cr20Ni18Mo6CuN、00Cr25Ni25Mo5N、00Cr24Ni22Mo6Mn3CuN、00Cr22Ni17Mo3NNb等；超級雙相不銹鋼包括00Cr25Ni7Mo3N、00Cr25Ni7Mo3WCuN 等；超級鐵素體不銹鋼包括 00Cr26Mo1、00Cr30Mo2、00Cr25Ni4Mo4Ti、00Cr29Ni2Mo4等。
