焊條電弧焊（也稱手弧焊）是目前不(bu)銹鋼焊接方法中應用最廣的一種焊接方法，它能實現全位置焊接，而且設備簡單、操作方便、靈活可靠，適應性強，特別適合于單件或小批量的生產。對于短焊縫、不規則的焊縫，以及難于實現自動化、機械化的焊接接頭用焊條電弧焊最為合適。

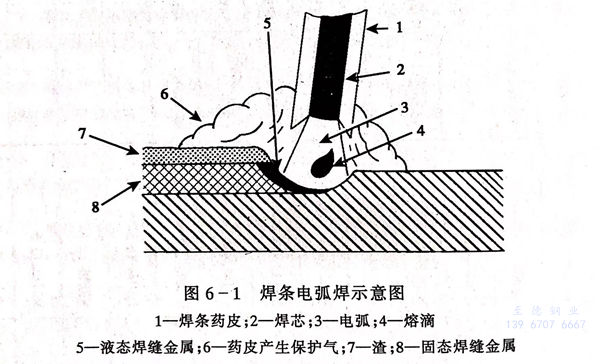

 焊(han)(han)條電(dian)弧(hu)焊(han)(han)是將金屬焊(han)(han)芯的(de)外部涂有藥皮(pi)的(de)焊(han)(han)條作為電(dian)極和填充金屬，電(dian)弧(hu)是在焊(han)(han)條的(de)端部和被焊(han)(han)工件(jian)表面(mian)之間燃燒(shao)，藥皮(pi)在電(dian)弧(hu)熱作用(yong)下一方面(mian)可以產生氣體以保護電(dian)弧(hu)，另一方面(mian)可以產生熔(rong)(rong)渣覆蓋(gai)在熔(rong)(rong)池表面(mian)防(fang)止熔(rong)(rong)化(hua)金屬與周(zhou)圍氣體的(de)相互作用(yong)。熔(rong)(rong)渣的(de)另一個重(zhong)要作用(yong)是與熔(rong)(rong)化(hua)金屬產生物理化(hua)學(xue)反應或添加合金元素，改善熔(rong)(rong)敷金屬的(de)性能，見圖6-1。

 目前，不銹鋼焊條(tiao)電弧焊大多采用整流式直流弧焊電源。近十多年來，逆變式弧焊整流器得到了迅速發展，它體積小、重量輕、焊接工藝性好、焊接參數可無級調節、高效節能，正逐步成為焊條電焊弧的主流設備。

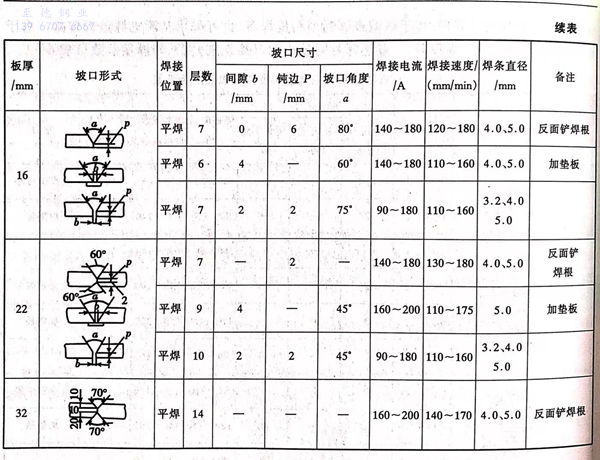

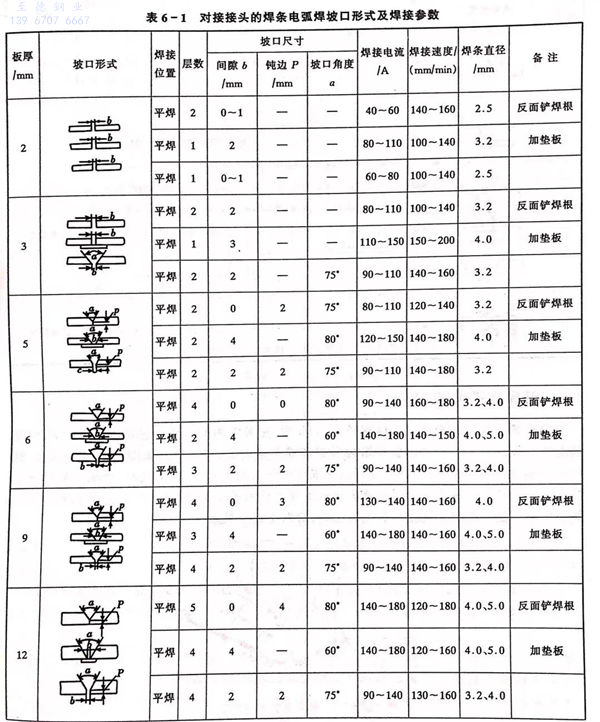

 不銹鋼焊接(jie)(jie)的坡口(kou)(kou)(kou)(kou)選擇很關(guan)鍵(jian)。坡口(kou)(kou)(kou)(kou)形(xing)式的選擇原則是保證(zheng)焊接(jie)(jie)接(jie)(jie)頭質量，保證(zheng)焊透和盡(jin)量避免產生焊接(jie)(jie)缺陷和焊接(jie)(jie)變形(xing)，盡(jin)可(ke)能(neng)減少(shao)焊接(jie)(jie)材(cai)料(liao)的消耗量，同時必須確保工藝的可(ke)操作(zuo)性。在板厚小(xiao)于3mm時不用(yong)開(kai)坡口(kou)(kou)(kou)(kou)；當板厚大(da)于3mm時可(ke)選用(yong)V形(xing)坡口(kou)(kou)(kou)(kou)；厚度更大(da)（20mm以(yi)上(shang)）時可(ke)用(yong)X形(xing)坡口(kou)(kou)(kou)(kou)或U形(xing)坡口(kou)(kou)(kou)(kou)。表6-1是常見焊條電弧焊坡口(kou)(kou)(kou)(kou)形(xing)式。

 焊(han)(han)前(qian)，焊(han)(han)條(tiao)(tiao)要(yao)按(an)照要(yao)求(qiu)進(jin)行(xing)(xing)烘干，防止氣孔的產生。坡(po)口和焊(han)(han)件待焊(han)(han)處兩(liang)側各20mm表面應(ying)清理干凈(jing)，不應(ying)有油污、油漆、氧化皮(pi)及其他(ta)雜質，必要(yao)時要(yao)用(yong)酒精或丙(bing)酮清洗(xi)，甚至要(yao)進(jin)行(xing)(xing)打(da)磨，否則(ze)，焊(han)(han)縫金屬會產生氣孔和增碳(tan)，降(jiang)低(di)接頭的耐腐蝕(shi)性能。不銹(xiu)鋼(gang)焊(han)(han)條(tiao)(tiao)一般(ban)選擇直流反極性進(jin)行(xing)(xing)焊(han)(han)接，對于鈦(tai)型或鈦(tai)鈣型藥皮(pi)焊(han)(han)條(tiao)(tiao)，也(ye)可采用(yong)交(jiao)流電源進(jin)行(xing)(xing)焊(han)(han)接。由于不銹(xiu)鋼(gang)焊(han)(han)條(tiao)(tiao)容易發紅，焊(han)(han)接時，一般(ban)選擇相對較小(xiao)的焊(han)(han)接電流，常見的焊(han)(han)接參(can)數見表6-1.
