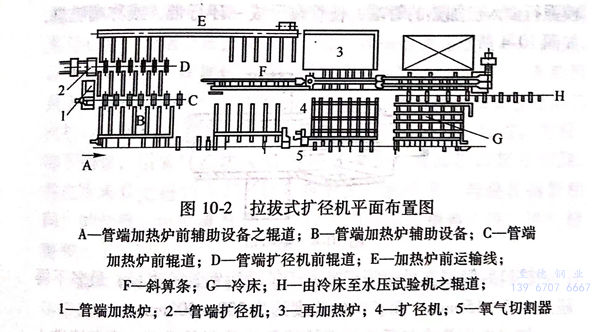

世界各國設有拉拔式擴徑機共六臺，即意大利兩臺、法國兩臺、委內瑞拉一臺、阿根廷一臺。雖然投產年代不同，技術裝備不完全一樣，但基本上可分為需擴口卷邊的擴徑機和只需擴口而不需卷邊的擴徑機，法國的擴徑機屬于前者，意大利的則屬于后者。這些擴徑機的平面布置（參見圖10-2)、設備形式與工藝流程基本相同，現簡述于后。


圖 10-2.jpg


1. 拉拔式擴(kuo)徑機平面布(bu)置與設備組成

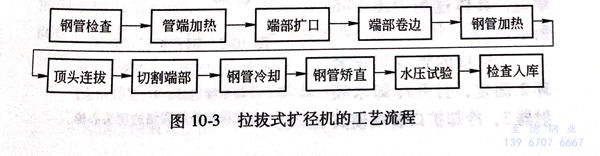

  6臺拉拔式(shi)擴徑(jing)機(ji)中(zhong)有(you)(you)5臺安(an)裝(zhuang)在大型（16英寸以上）周期軋(ya)管機(ji)組之后(hou)，只有(you)(you)法國的(de)一臺安(an)裝(zhuang)在ф400自動軋(ya)管機(ji)組之后(hou)。拉拔式(shi)擴徑(jing)機(ji)組是(shi)由(you)管端加熱爐、端部(bu)擴徑(jing)機(ji)、再加熱爐、擴徑(jing)機(ji)、氧氣(qi)切割(ge)器以及隨后(hou)的(de)精(jing)整設備所組成(cheng)，如(ru)圖10-2所示(shi)，其工藝(yi)流程(cheng)主要是(shi)由(you)圖10-3所示(shi)的(de)工序組成(cheng)。


圖 10-3.jpg

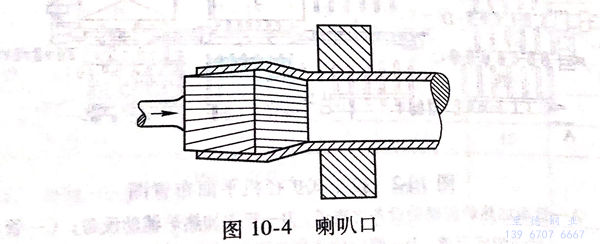

  在大型周期式軋管機組上軋制完畢的不(bu)銹鋼管，經過檢查內外表面質量和幾何尺寸后，由輥道A進入擴徑工段。鋼管經過附屬臺架B進入管端加執爐之前輥道C由輥道C將鋼管之一送入管端加熱爐1,管端加熱爐多為鍛造縫式爐，爐子采用焦爐煤氣或重油作為燃料，根據鋼種與鋼管規格選定加熱時間與溫度。管端加熱后，通過斜算條進人管端擴口機前輥道D,它將已加熱的一端運往管端擴徑機2,固定鋼管一端之后，擴口壓力機將一凸模強行插入已加熱的管端，使管端形成一環行帶，或稱喇叭口，如圖10-4所示。


圖 10-4.jpg


 擴口后(hou)管端直徑應等于或大(da)于擴徑后(hou)鋼管的直徑，最多(duo)不得超過(guo)100~150mm,而擴口的長度(du)約為300~500mm。

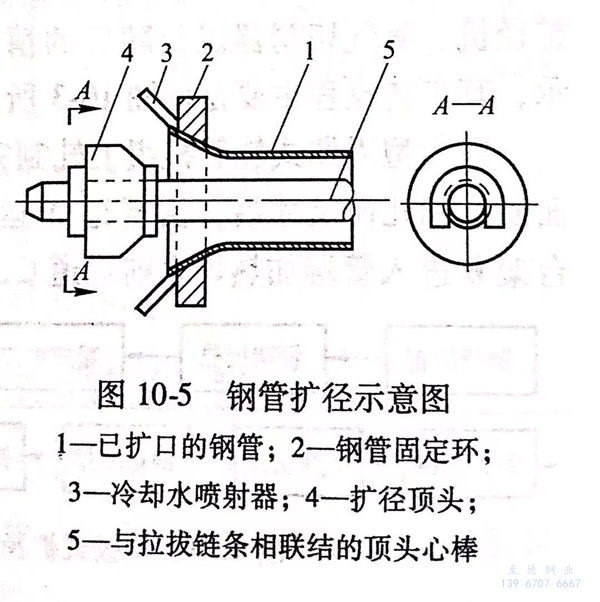

 擴(kuo)口之不(bu)(bu)(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)管(guan)冷卻后通(tong)過運輸線E送往斜算條F,或直接進入(ru)(ru)加熱爐(lu)(lu)3.加熱爐(lu)(lu)是(shi)一(yi)個長(chang)方形的(de)斜底箱式爐(lu)(lu)，爐(lu)(lu)底的(de)一(yi)端有一(yi)凹槽（法(fa)國(guo)式）以(yi)適應(ying)擴(kuo)口管(guan)端加熱的(de)要求。不(bu)(bu)(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)管(guan)從端面進爐(lu)(lu)，從側面出爐(lu)(lu)。加熱溫度一(yi)般為1100~1150℃,加熱好之后，提(ti)升側面爐(lu)(lu)門，不(bu)(bu)(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)管(guan)經(jing)過斜算條進入(ru)(ru)拉(la)拔(ba)式擴(kuo)徑(jing)機(ji)4,拉(la)拔(ba)式擴(kuo)徑(jing)機(ji)的(de)主要工作原理是(shi)：通(tong)過一(yi)組（3~4)個直徑(jing)逐漸增大(da)的(de)頂頭插入(ru)(ru)并通(tong)過鋼(gang)(gang)管(guan)全長(chang)，使(shi)不(bu)(bu)(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)管(guan)直徑(jing)擴(kuo)大(da)，壁厚(hou)減薄，長(chang)度略為縮短，具體過程如圖10-5所示。


圖 10-5.jpg


 已擴(kuo)口(kou)的(de)(de)管(guan)(guan)端用(yong)壓緊環2固定(ding)，打開(kai)冷卻水噴射(she)器3,冷卻擴(kuo)口(kou)管(guan)(guan)端使(shi)其“變黑”以(yi)增加鋼(gang)(gang)管(guan)(guan)強度(du)(du)，隨后(hou)(hou)再(zai)引(yin)入第(di)一(yi)(yi)個頂(ding)(ding)頭(tou)(tou)(tou)4.頂(ding)(ding)頭(tou)(tou)(tou)4固定(ding)在心棒(bang)5上，心棒(bang)的(de)(de)另一(yi)(yi)端與拉(la)(la)拔鏈條相連，電動(dong)機使(shi)鏈條不(bu)(bu)斷(duan)運(yun)動(dong)產生(sheng)拉(la)(la)力，以(yi)使(shi)頂(ding)(ding)頭(tou)(tou)(tou)穿(chuan)過整(zheng)(zheng)根(gen)(gen)鋼(gang)(gang)管(guan)(guan)插(cha)人頂(ding)(ding)頭(tou)(tou)(tou)時速(su)(su)度(du)(du)要小些，之(zhi)(zhi)后(hou)(hou)速(su)(su)度(du)(du)增大，使(shi)鋼(gang)(gang)管(guan)(guan)溫度(du)(du)不(bu)(bu)致過于降低。當第(di)一(yi)(yi)根(gen)(gen)頂(ding)(ding)頭(tou)(tou)(tou)穿(chuan)過之(zhi)(zhi)后(hou)(hou)，緊接著(zhu)引(yin)入第(di)二根(gen)(gen)直徑(jing)(jing)(jing)稍大的(de)(de)頂(ding)(ding)頭(tou)(tou)(tou)，這樣連續的(de)(de)引(yin)進(jin)頂(ding)(ding)頭(tou)(tou)(tou)與心棒(bang)，使(shi)不(bu)(bu)銹鋼(gang)(gang)管(guan)(guan)被(bei)擴(kuo)至所需(xu)直徑(jing)(jing)(jing)。頂(ding)(ding)頭(tou)(tou)(tou)拉(la)(la)拔速(su)(su)度(du)(du)應(ying)盡可(ke)(ke)能(neng)快，以(yi)便有可(ke)(ke)能(neng)在一(yi)(yi)次加熱(re)擴(kuo)口(kou)后(hou)(hou)就完成所需(xu)擴(kuo)徑(jing)(jing)(jing)的(de)(de)加工。一(yi)(yi)次加熱(re)最多可(ke)(ke)進(jin)行(xing)(xing)三四次拉(la)(la)拔，如(ru)還不(bu)(bu)能(neng)達(da)到所需(xu)直徑(jing)(jing)(jing)，則需(xu)進(jin)行(xing)(xing)第(di)二次擴(kuo)口(kou)、加熱(re)，并用(yong)一(yi)(yi)組直徑(jing)(jing)(jing)更大的(de)(de)頂(ding)(ding)頭(tou)(tou)(tou)再(zai)次進(jin)行(xing)(xing)拉(la)(la)拔。之(zhi)(zhi)后(hou)(hou)，卸下不(bu)(bu)銹鋼(gang)(gang)管(guan)(guan)，用(yong)氧(yang)氣乙炔(gui)火焰圖(tu)10-2中(zhong)5將(jiang)(jiang)端部擴(kuo)口(kou)部分切(qie)除，并在冷床G上進(jin)行(xing)(xing)冷卻，然后(hou)(hou)不(bu)(bu)銹鋼(gang)(gang)管(guan)(guan)按一(yi)(yi)般順序（與熱(re)軋鋼(gang)(gang)管(guan)(guan)相同）的(de)(de)精(jing)整(zheng)(zheng)，由(you)輥(gun)道H將(jiang)(jiang)已擴(kuo)徑(jing)(jing)(jing)之(zhi)(zhi)鋼(gang)(gang)管(guan)(guan)運(yun)往精(jing)整(zheng)(zheng)工段，進(jin)行(xing)(xing)精(jing)整(zheng)(zheng)和(he)水壓試驗。
