沉淀硬化不銹鋼焊管的焊接方法與工藝，與前面所述的奧氏體不銹鋼(gang)焊管基本相同，所不同的僅在于焊后必須熱處理，以達到預期的力學性能；而這對于奧氏體不銹鋼焊管來說，在有些情況下，焊后熱處理有時是不必要的。


 沉(chen)淀硬化不銹鋼可以用相匹配的同材質焊接材料或異種焊接材料焊接，或者不用填充焊絲。沉淀硬化不銹鋼焊管焊接，有許多焊接材料可供選用，但唯一最通用的焊絲是業已納入AWS規程的630合金，貝表6-10。

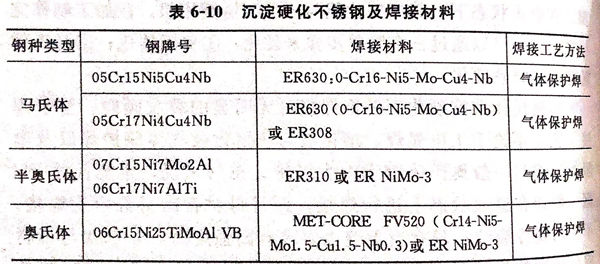

表 10.jpg


 沉淀硬化馬氏體不(bu)銹(xiu)鋼的焊接材料，在要求焊縫性能與母材相當時，應選用與母材同質的焊材，如表6-10中05Cr15Ni5Cu4Nb（17-4PH)的配套焊接材料。如果不需要焊縫與母材相當，可選用奧(ao)氏體不(bu)銹鋼(gang)焊接(jie)材料（如308L、347L),或采用鎳基合金焊接材料。


 選用(yong)與母(mu)材(cai)(cai)(cai)同(tong)成分焊接材(cai)(cai)(cai)料的焊縫，在(zai)樹枝狀(zhuang)晶的馬氏(shi)體(ti)組織(zhi)中(zhong)，存在(zai)有少量(liang)鐵素體(ti)。少量(liang)的鐵素體(ti)和殘余奧氏(shi)體(ti)析出，增加了(le)焊縫的塑性(xing)，但強(qiang)度降低了(le)。因此，對同(tong)材(cai)(cai)(cai)質焊接材(cai)(cai)(cai)料的成分應適當調整，其鎳、錳應比(bi)母(mu)材(cai)(cai)(cai)略(lve)高，焊后(hou)經1040℃固(gu)溶處(chu)理，強(qiang)度幾乎不變，而(er)延伸率顯(xian)著提高。
