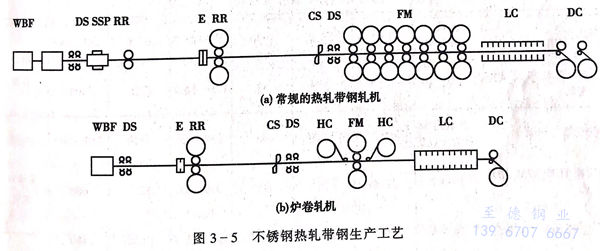

熱軋(ya)(ya)不銹鋼帶有連續式熱軋(ya)(ya)帶鋼軋(ya)(ya)機和現代爐卷(juan)軋(ya)(ya)機兩種生產(chan)工藝(yi)，見圖3-5。這兩(liang)(liang)種生(sheng)(sheng)產工藝在(zai)粗軋(ya)機以前是相同的(de)(de)。鋼坯坯重一般≤30噸，鋼坯斷(duan)面尺寸多為（180~200)mm×(1050~2550)mm.鋼坯在(zai)步進樑式5段式加熱爐(lu)加熱。出(chu)爐(lu)鋼坯經高壓水(shui)除(chu)鱗后在(zai)帶有立輥(gun)(gun)的(de)(de)四輥(gun)(gun)可逆式粗軋(ya)機進行5~7道次，軋(ya)制(zhi)到30~50mm,送(song)入精軋(ya)機組或爐(lu)卷軋(ya)機軋(ya)制(zhi)到成品厚(hou)度(du)(du)。經輸送(song)輥(gun)(gun)道進行卷取和(he)自動打捆，完(wan)成帶鋼的(de)(de)生(sheng)(sheng)產過(guo)程。這兩(liang)(liang)種軋(ya)機生(sheng)(sheng)產不銹鋼的(de)(de)厚(hou)度(du)(du)規格最薄達(da)(da)(da)(da)到2.0~2.5mm,長度(du)(du)方向和(he)斷(duan)面厚(hou)度(du)(du)差分別達(da)(da)(da)(da)到0.027~0.140mm和(he)0.013~0.022mm,平直度(du)(du)達(da)(da)(da)(da)到23~30IU,寬度(du)(du)精度(du)(du)達(da)(da)(da)(da)到0~6.7mm,成材率可達(da)(da)(da)(da)到99%。


圖 5.jpg



1. 連(lian)續(xu)式熱(re)軋(ya)(ya)帶鋼軋(ya)(ya)機的發展(zhan)

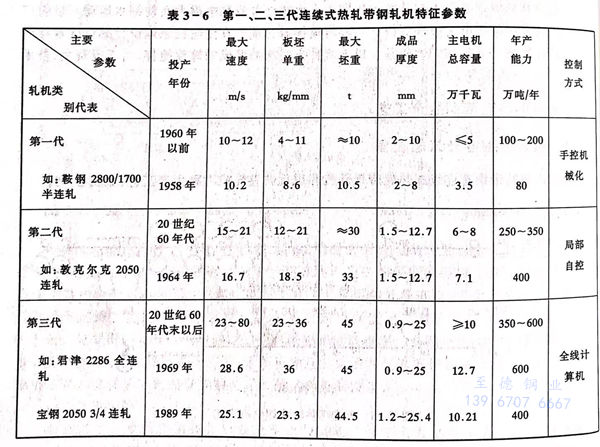

 在鋼鐵聯合企業中熱軋不銹鋼帶都采用已有的連續式熱軋帶鋼軋機生產。傳統的連續式熱軋帶鋼軋機經歷了三個階段（見表3-6).其生產能力、產品質量、自動化水平均有很大提高。對于不銹鋼生產，由于其熱軋變形抗力比低碳鋼高2~3倍（除鐵素體不銹鋼外），因此軋制不銹鋼時，要將坯料進入精軋機的溫度提高到1100℃.有些廠為此目的已將連續式或3/4軋機改造成半連續式軋機。改造后粗軋機主傳動電機容量達2×5000kW以上，軋速達到5m/s以上，負荷達到4000t以上。為了實現寬度控制，在粗軋機采用液壓傳動的立輥軋機，并設有預置FF-AWC和FB-AWC寬度自動控制裝置。為了實現長度方向的厚度控制，精軋機組全部采用高應答（0.05秒，周波數應答35Hz)交流馬達和高速液壓下厚度自動控制AGC.對于帶鋼斷面厚度和板形的控制，廣泛采用了HCW、CVC和PC軋機。


表 6.jpg



2. 爐(lu)卷軋機的發展

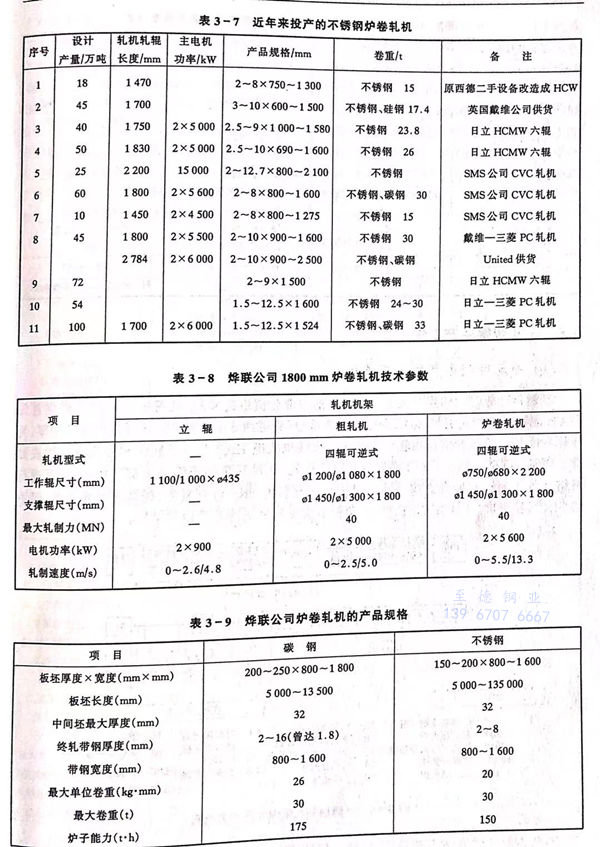

  爐卷軋(ya)(ya)(ya)(ya)機(ji)(ji)(ji)是(shi)一(yi)種(zhong)(zhong)帶(dai)有爐內卷取機(ji)(ji)(ji)的(de)(de)可(ke)逆式熱軋(ya)(ya)(ya)(ya)帶(dai)鋼(gang)(gang)軋(ya)(ya)(ya)(ya)機(ji)(ji)(ji)。這(zhe)種(zhong)(zhong)軋(ya)(ya)(ya)(ya)機(ji)(ji)(ji)特別適合于(yu)軋(ya)(ya)(ya)(ya)制(zhi)變形抗(kang)力大、熱塑性(xing)低的(de)(de)不銹鋼(gang)(gang)、高(gao)溫合金、硅鋼(gang)(gang)等(deng)鋼(gang)(gang)種(zhong)(zhong)，產量(liang)一(yi)般(ban)小于(yu)100萬噸。這(zhe)種(zhong)(zhong)軋(ya)(ya)(ya)(ya)機(ji)(ji)(ji)在(zai)(zai)(zai)(zai)1987年以后(hou)采用了(le)熱連軋(ya)(ya)(ya)(ya)機(ji)(ji)(ji)的(de)(de)一(yi)系列成熟有效的(de)(de)新(xin)工藝、新(xin)設備，使傳統的(de)(de)爐卷軋(ya)(ya)(ya)(ya)機(ji)(ji)(ji)在(zai)(zai)(zai)(zai)產品質(zhi)量(liang)、厚度規格和成材率等(deng)方面都有了(le)重大突破。由(you)于(yu)爐卷軋(ya)(ya)(ya)(ya)機(ji)(ji)(ji)投資(zi)約為連軋(ya)(ya)(ya)(ya)機(ji)(ji)(ji)的(de)(de)1/3,因此在(zai)(zai)(zai)(zai)生(sheng)產成本(ben)上也具(ju)有很強的(de)(de)優勢，近10年來世(shi)界共(gong)有十幾套爐卷軋(ya)(ya)(ya)(ya)機(ji)(ji)(ji)生(sheng)產高(gao)質(zhi)量(liang)的(de)(de)不銹鋼(gang)(gang)，見(jian)表3-7~表3-10.爐卷軋(ya)(ya)(ya)(ya)機(ji)(ji)(ji)的(de)(de)精軋(ya)(ya)(ya)(ya)由(you)于(yu)是(shi)在(zai)(zai)(zai)(zai)一(yi)個機(ji)(ji)(ji)架(jia)上經3~7道次完成的(de)(de)，所以帶(dai)鋼(gang)(gang)斷面尺寸精度和板形控制(zhi)較難，一(yi)般(ban)應選用中凸值控制(zhi)能(neng)力較高(gao)的(de)(de)軋(ya)(ya)(ya)(ya)機(ji)(ji)(ji)，如CVC和PC軋(ya)(ya)(ya)(ya)機(ji)(ji)(ji)，其使用效果較好。
