在直流鈍化電位的基礎上疊加一定頻率和幅值的對稱方波對不(bu)銹鋼(gang)進行鈍化，獲得載波鈍化膜。載波鈍化膜的穩定性和耐蝕性遠優于直流鈍化膜。鈍化過程中方波參數的變化對載波鈍化膜的穩定性和耐蝕性有一定的影響。

 中科院金屬腐蝕與防(fang)蝕研究所(suo)杜天保等人(ren)用(yong)在直流電位的基礎上施加一個方(fang)波(bo)電波(bo)對1Cr25不銹(xiu)鋼電極進行鈍化。

1. 電極

  為(wei)1Cr25不(bu)銹鋼圓棒Φ1.0cm,其化學(xue)成分為(wei)含(han)(han)(han)(han)鐵量(liang)(liang)67.2%,含(han)(han)(han)(han)鉻(ge)量(liang)(liang)25.7%,含(han)(han)(han)(han)錳(meng)量(liang)(liang)5.4%,含(han)(han)(han)(han)鉬量(liang)(liang)2%,含(han)(han)(han)(han)鎳量(liang)(liang)＜0.4%.采(cai)用(yong)環氧樹脂涂封電極，只露出工作(zuo)表面(mian)，依(yi)次用(yong)400#、1000#金相砂紙打磨光亮，再用(yong)丙(bing)酮、一次蒸餾水(shui)沖洗干凈。

2. 鈍(dun)化(hua)

硫酸（H₂SO₄)  50g/L  、陰極還原時間  5分鐘  、陰極還原電位  -800mV 。然后進行載波鈍化(hua)(hua)。鈍化(hua)(hua)時直流電位恒(heng)定400mV。

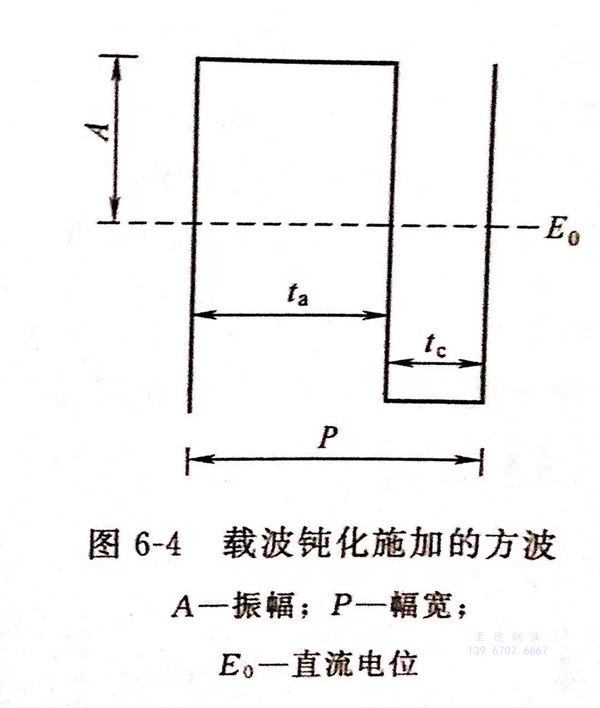

載波(bo)鈍(dun)化時在直流(liu)電位的(de)基礎上(shang)疊加方波(bo)鈍(dun)化時間(jian)10分(fen)鐘,得到載波(bo)鈍(dun)化膜(mo)，所加方波(bo)見圖6-4。

3. 電位衰(shuai)減曲線測定

  載波鈍化膜浸泡在溶液中，電位突然降至腐蝕電位時的時間定為衰減時間t_p。

4. 陽極極化曲線測定

當電位衰減至腐蝕電位時，以5mV/s的掃描速率進行陽極極化，測得最大活化電流i_s和維鈍電流i_p。

5. 陰極還原曲(qu)線的測定

載波鈍化膜浸泡在溶液中，控制電位在-650mV,測量陰極還原電流，電流突然上升時的時間定為活化時間t_a。

所有電位均相對(dui)于SCE，實驗在室溫(wen)中進(jin)行。
