不銹鋼管磨光是用磨光輪或磨光帶對不(bu)銹(xiu)鋼(gang)管表面進行磨削加工，可以去掉表面的毛刺、氧化皮、銹蝕、孔眼、劃傷、焊瘤、焊渣、焊縫波，以提高表面平整度。
1. 磨(mo)光質量的(de)影響因素
有(you)磨(mo)光的次(ci)數、磨(mo)料的種類和粒度、磨(mo)光速(su)率(lv)、磨(mo)光輪上使用(yong)的磨(mo)光膏等(deng)因素。磨(mo)光后表面粗(cu)糙度可達到(dao)Ra≥0.4um.
2. 磨光線(xian)速度(du)
(磨光輪圓(yuan)周線(xian)速度）為13~30m/s.由此可推算出，使用直徑D=300mm的磨光輪，轉(zhuan)速為＝800~2000r/min;使用直徑D=400mm的磨光輪，轉(zhuan)速為600~1400r/min; D=500mm時，則為500~1200r/min.
3. 磨料
主要有人造金剛砂（碳化硅SiC,紫黑閃光晶粒），人造剛玉［氧化鋁（Al2O3),白至灰暗色晶粒］和 天然金剛砂（Al2O3·Fe2O3,發紅至黑色砂粒）。
4. 磨料粒度的選擇

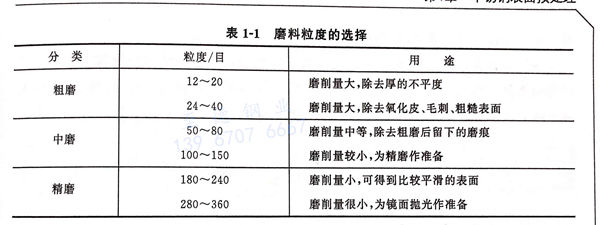

磨(mo)(mo)光(guang)(guang)(guang)時磨(mo)(mo)料(liao)(liao)顆粒一般采用逐漸減(jian)小分(fen)幾次的磨(mo)(mo)光(guang)(guang)(guang)。如果表(biao)面(mian)粗糙度較(jiao)(jiao)小，也可一次性磨(mo)(mo)光(guang)(guang)(guang)，最后在(zai)磨(mo)(mo)光(guang)(guang)(guang)輪上(shang)加磨(mo)(mo)光(guang)(guang)(guang)膏(gao)油磨(mo)(mo)，可達到較(jiao)(jiao)精的磨(mo)(mo)光(guang)(guang)(guang)效(xiao)果。磨(mo)(mo)料(liao)(liao)粒度的選(xuan)擇見表(biao)1-1。
5. 磨(mo)光輪(lun)
由(you)棉布(bu)、人(ren)造棉（無紡(fang)布(bu)）、毛(mao)氈(zhan)、呢絨或(huo)(huo)皮革疊(die)合起來經縫(feng)合或(huo)(huo)壓黏制成(cheng)磨(mo)(mo)光(guang)輪，有成(cheng)品可購。使用(yong)前要鉆中心孔，在磨(mo)(mo)光(guang)機上用(yong)廢粗砂輪修磨(mo)(mo)圓(yuan)周(zhou)，以防止磨(mo)(mo)光(guang)輪在旋轉時(shi)發生振動(dong)。在使用(yong)前要將事(shi)先配(pei)好的膠液(ye)趁(chen)熱(re)（60~70℃)用(yong)刷(shua)子涂刷(shua)在輪沿上，然后滾(gun)壓上磨(mo)(mo)粒，晾干(gan)（一晝夜(ye)）后即可使用(yong)。磨(mo)(mo)料磨(mo)(mo)耗后可重(zhong)復涂刷(shua)磨(mo)(mo)料再使用(yong)。
6. 磨光帶

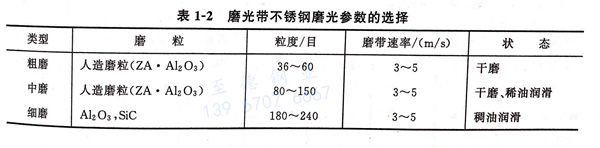

適(shi)用(yong)于(yu)磨(mo)(mo)(mo)光帶(dai)(dai)專(zhuan)用(yong)磨(mo)(mo)(mo)光機(ji)。其優點(dian)在于(yu)磨(mo)(mo)(mo)削(xue)面積大，使(shi)用(yong)壽命長(chang)。磨(mo)(mo)(mo)光帶(dai)(dai)由(you)足夠(gou)長(chang)的襯里、黏(nian)結劑和磨(mo)(mo)(mo)料構成(cheng)。用(yong)合(he)成(cheng)樹脂作黏(nian)結劑可適(shi)用(yong)于(yu)濕(shi)磨(mo)(mo)(mo)，磨(mo)(mo)(mo)光帶(dai)(dai)有成(cheng)品可購。磨(mo)(mo)(mo)光帶(dai)(dai)不銹鋼(gang)管磨(mo)(mo)(mo)光參數的選擇見表1-2。
