鎳是(shi)優良的(de)(de)耐腐蝕(shi)材料，但是(shi)，因價格昂貴以(yi)及(ji)其他一些因素的(de)(de)限制，在(zai)工業(ye)上(shang)很少應用(yong)純鎳，常(chang)常(chang)是(shi)作為一個重要的(de)(de)合金元(yuan)(yuan)素加入鐵碳合金中(zhong)(zhong)(zhong)來發(fa)揮作用(yong)。鎳是(shi)形(xing)成和穩定奧氏體的(de)(de)元(yuan)(yuan)素，但是(shi)，在(zai)低(di)碳的(de)(de)鎳鋼(gang)中(zhong)(zhong)(zhong)要獲得純奧氏體組(zu)織(zhi)，鎳含量(liang)要達到24%以(yi)上(shang)，而含鎳量(liang)達到27%才能使鋼(gang)在(zai)某些介質中(zhong)(zhong)(zhong)改善耐蝕(shi)性，見圖1-4。

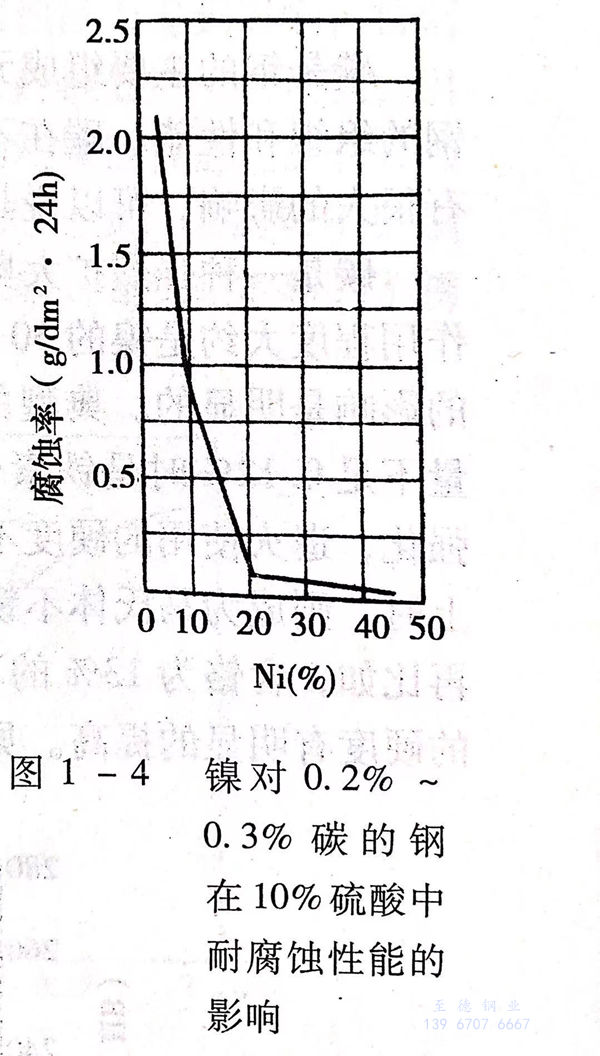

圖 4.jpg


 可是，當鎳與鉻共同存在于鋼中時，鎳的作用會發生很大的變化。比如，在含17%鉻的鐵素體香蕉視頻app下載蘋果版:不銹鋼中，加入2%左右的鎳以后，變成了馬氏體不銹鋼。香蕉視頻app下載蘋果版:鐵素體不銹鋼強度低，抗拉強度不足400N/m㎡,不能通過熱處理方法強化，而變成馬氏體不銹鋼后，在加熱和冷卻時會發生相變，就可以用熱處理方法來調整性能，如1Cr17Ni2鋼，經980~1020℃加熱油淬后，再經不同溫度的回火，其抗拉強度可在600~1100N/m㎡之間調整，以滿足使用要求。再比如，當把鎳含量繼續提高到8%左右時，一般情況下可獲得單相奧氏體組織，即被廣泛應用的18-8奧氏體不銹鋼，其比相同含鉻量的鐵素體不銹鋼和馬氏體不銹鋼有更優良的耐腐蝕性能，而且，加工性能、焊接性能、低溫下的塑性和沖擊韌性更好。


 由此可見，鎳在不銹(xiu)鋼(gang)(gang)中的(de)(de)應用(yong)主要是配合(he)鉻(ge)才(cai)能(neng)更好地(di)發揮作(zuo)用(yong)，才(cai)能(neng)改變不銹(xiu)鋼(gang)(gang)的(de)(de)組織，從而使不銹(xiu)鋼(gang)(gang)的(de)(de)力學性能(neng)、加工性能(neng)和在某些腐蝕介(jie)質中的(de)(de)耐腐蝕性能(neng)得到很大的(de)(de)改善。
