在雙相不銹鋼中添加合金元素后，各相比例也會發生變化，各相的合金成分隨之改變，因此合金元素對雙相不銹鋼局部腐蝕的影響比較復雜。
1. 鉬(mu)、鎳、氮元素(su)的影響

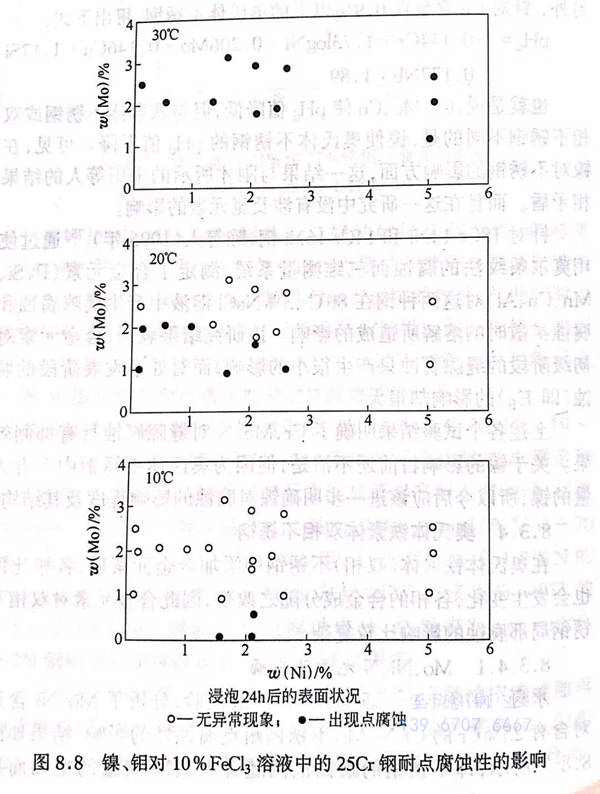

水野（1970年）通過FeCl3溶液試驗，分析了Mo、Ni含量對含有25%Cr的Cr-Ni-Mo不銹鋼耐點腐蝕性的影響，結果如圖8.8所示，即不銹鋼的耐蝕范圍隨著Mo、Ni含量的增加而擴大。根據該試驗結果，鎳的防蝕效果很明顯，但被用于試驗的不銹鋼應含有0.1%以上的氮，另外還含有從鐵素體單相到奧氏體鐵素體雙相范圍內的成分，因此并不單純是受鎳元素影響的結果，還可能受各相中Cr、Mo、N元素組成的影響。關于各相中Cr、Mo、N的不同組成對耐蝕性的影響這一點，已在這之后的研究中得到證實。
氮可以改善(shan)耐點(dian)腐蝕性這一(yi)點(dian)，已經在(zai)奧(ao)氏體(ti)不銹鋼(gang)中得到證(zheng)實(shi)，Streicherl 認(ren)為氮的(de)耐點(dian)腐蝕性效果是奧(ao)氏體(ti)相(xiang)(xiang)穩定(ding)(ding)化的(de)原因。此(ci)后的(de)研究證(zheng)實(shi)了氮能提高奧(ao)氏體(ti)鐵(tie)素體(ti)（雙相(xiang)(xiang)）不銹鋼(gang)的(de)耐點(dian)腐蝕性，并且明確了氮與奧(ao)氏體(ti)的(de)穩定(ding)(ding)度沒有直接關(guan)系。
但是，岡田(tian)等（1972年(nian)）證實了在鐵(tie)素(su)體（α)單相(xiang)(xiang)(xiang)25Cr-3Mo鋼(gang)(gang)(gang)中添加鎳后，奧氏體相(xiang)(xiang)(xiang)出現(xian)，從(cong)而變(bian)成a+γ的雙相(xiang)(xiang)(xiang)不(bu)銹(xiu)鋼(gang)(gang)(gang)，這樣耐(nai)點(dian)腐(fu)蝕(shi)能力就(jiu)會降低，但繼續增加鎳的含量后，其耐(nai)點(dian)腐(fu)蝕(shi)性重新得到改善。然后再通過熱處理后，γ相(xiang)(xiang)(xiang)從(cong)α相(xiang)(xiang)(xiang)中析出，耐(nai)點(dian)腐(fu)蝕(shi)性仍舊降低，這是因為γ相(xiang)(xiang)(xiang)中的Cr、Mo含量減(jian)少的緣故。該研(yan)究結果表(biao)明(ming)，在不(bu)含氮(dan)元素(su)的情況下，雙相(xiang)(xiang)(xiang)不(bu)銹(xiu)鋼(gang)(gang)(gang)比單相(xiang)(xiang)(xiang)不(bu)銹(xiu)鋼(gang)(gang)(gang)的耐(nai)點(dian)腐(fu)蝕(shi)性差(cha)。
小若等（1975年）分析了Ti、Nb、Sn、V、W、Ni、Mo、Cu等添加元素對25Cr-6Ni-N系雙相不銹鋼耐蝕性的影響。作為海水中縫隙腐蝕的加速試驗，他們在80℃(通風狀態）下的3%NaCl+0.05mol/dm3 Na2SO4 溶液中添加活性炭，然后把由25Cr-6Ni-3Mo-0.4Cu-0.5W-N構成的不銹鋼浸泡在該溶液中，結果沒有發生縫隙腐蝕。

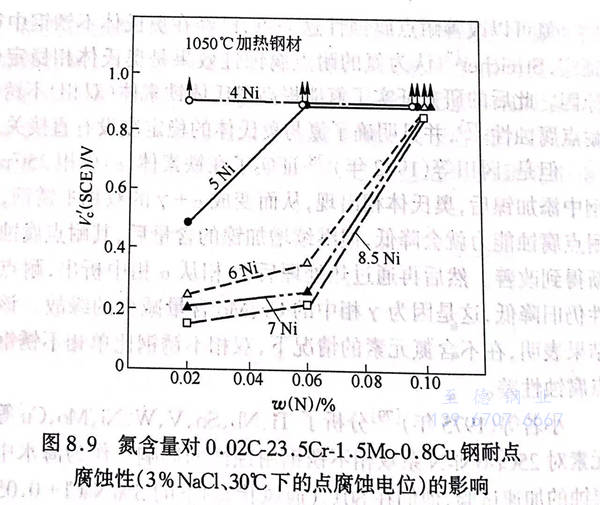

此(ci)外，小林(lin)等(deng)（1980年）針對22~25 Cr-4~8.5 Ni-1.5 Cu-0.8 Cu構(gou)成的(de)(de)(de)(de)雙(shuang)相(xiang)(xiang)鋼，分(fen)析(xi)了C(0.001%~0.05%)、N(0.01%~0.2%)及Ti、REM(Rare Earth Metal)、B等(deng)元素(su)對經(jing)過退(tui)火(huo)或高(gao)溫加熱后(hou)的(de)(de)(de)(de)點(dian)(dian)腐(fu)(fu)蝕(shi)電(dian)位的(de)(de)(de)(de)影(ying)(ying)響，發(fa)現碳不影(ying)(ying)響耐(nai)點(dian)(dian)腐(fu)(fu)蝕(shi)性(xing)，氮使耐(nai)點(dian)(dian)腐(fu)(fu)蝕(shi)性(xing)升高(gao)（如圖(tu)8.9所示(shi)）。而且該(gai)圖(tu)顯示(shi)在(zai)含有(you)(you)4%的(de)(de)(de)(de)鎳時，即使不特地添加氮元素(su)也具有(you)(you)良好(hao)的(de)(de)(de)(de)耐(nai)點(dian)(dian)腐(fu)(fu)蝕(shi)性(xing)，這是(shi)(shi)因(yin)為(wei)是(shi)(shi)鐵(tie)素(su)體單相(xiang)(xiang)的(de)(de)(de)(de)緣(yuan)故。另(ling)外，越(yue)是(shi)(shi)鎳含量(liang)多(duo)的(de)(de)(de)(de)鋼材，氮含量(liang)為(wei)0.02%~0.06%時的(de)(de)(de)(de)點(dian)(dian)腐(fu)(fu)蝕(shi)電(dian)位越(yue)低，這是(shi)(shi)鎳含量(liang)引起相(xiang)(xiang)比(bi)例發(fa)生變(bian)化的(de)(de)(de)(de)結(jie)果。小林(lin)等(deng)人進一步得出(chu)，在(zai)含氮鋼中添加0.1%以上的(de)(de)(de)(de)鈦后(hou)，高(gao)溫加熱鋼材的(de)(de)(de)(de)耐(nai)點(dian)(dian)腐(fu)(fu)蝕(shi)能力提(ti)高(gao)，REM沒有(you)(you)產生影(ying)(ying)響；另(ling)外添加0.01%左右的(de)(de)(de)(de)硼后(hou)，可以通過抑制(zhi)α相(xiang)(xiang)的(de)(de)(de)(de)析(xi)出(chu)來提(ti)高(gao)耐(nai)點(dian)(dian)腐(fu)(fu)蝕(shi)性(xing)。
金子等(deng)(deng)人（1985年）研究(jiu)了Ni(0.7%~17%)和N(0.03%～0.2%)對23 Cr-2 Mo鋼(gang)在(zai)50℃、3.5%NaCl中的(de)(de)(de)(de)點(dian)腐(fu)(fu)蝕(shi)電(dian)位(wei)(wei)、縫(feng)隙腐(fu)(fu)蝕(shi)電(dian)位(wei)(wei)及(ji)再(zai)(zai)鈍化(hua)電(dian)位(wei)(wei)所造成的(de)(de)(de)(de)影響，得出的(de)(de)(de)(de)結論認為：在(zai)氮含(han)量(liang)低(di)(di)（0.03%以下(xia)）的(de)(de)(de)(de)情況(kuang)下(xia)，點(dian)腐(fu)(fu)蝕(shi)電(dian)位(wei)(wei)隨著鎳(nie)含(han)量(liang)發生變化(hua)，在(zai)變為雙相鋼(gang)時，點(dian)腐(fu)(fu)蝕(shi)電(dian)位(wei)(wei)最低(di)(di)，這一結果與前述岡田等(deng)(deng)人的(de)(de)(de)(de)結果一致。此外，金子等(deng)(deng)人還(huan)證明(ming)，氮的(de)(de)(de)(de)添(tian)加使點(dian)腐(fu)(fu)蝕(shi)電(dian)位(wei)(wei)升高，經過高溫(wen)加熱處理后(hou)的(de)(de)(de)(de)不(bu)銹鋼(gang)點(dian)腐(fu)(fu)蝕(shi)電(dian)位(wei)(wei)下(xia)降(jiang)，鎳(nie)含(han)量(liang)較低(di)(di)的(de)(de)(de)(de)不(bu)銹鋼(gang)的(de)(de)(de)(de)變化(hua)更明(ming)顯。而且還(huan)證實了縫(feng)隙腐(fu)(fu)蝕(shi)電(dian)位(wei)(wei)、點(dian)腐(fu)(fu)蝕(shi)電(dian)位(wei)(wei)及(ji)縫(feng)隙再(zai)(zai)鈍化(hua)電(dian)位(wei)(wei)受Ni、N含(han)量(liang)的(de)(de)(de)(de)影響不(bu)大(da)。
三浦(pu)等人(ren)（1986年）通過6%FeCl3 水溶液中的(de)(de)臨界(jie)(jie)點(dian)(dian)腐蝕(shi)溫(wen)(wen)度，評(ping)價了鎳(nie)及氮(dan)含(han)量(liang)發生(sheng)改變的(de)(de)22 Cr-3 Mo鋼(gang)的(de)(de)母(mu)材(cai)和焊接金(jin)屬(shu)(shu)的(de)(de)耐點(dian)(dian)腐蝕(shi)性，結果顯(xian)示氮(dan)元素使(shi)臨界(jie)(jie)點(dian)(dian)腐蝕(shi)溫(wen)(wen)度上升；鎳(nie)含(han)量(liang)增加后(hou)，母(mu)材(cai)的(de)(de)臨界(jie)(jie)點(dian)(dian)腐蝕(shi)溫(wen)(wen)度降(jiang)低，而(er)焊接材(cai)料的(de)(de)臨界(jie)(jie)點(dian)(dian)腐蝕(shi)溫(wen)(wen)度升高，在鎳(nie)含(han)量(liang)達到6%以上時，此溫(wen)(wen)度大(da)致保持(chi)在一定水平。特別是在焊接金(jin)屬(shu)(shu)方面(mian)，Ni、N含(han)量(liang)減少(shao)后(hou)，冷卻(que)過程中γ的(de)(de)析(xi)(xi)出得到抑制，碳或氮(dan)不(bu)能(neng)在γ中完(wan)全固溶，導致析(xi)(xi)出物(wu)的(de)(de)生(sheng)成顯(xian)著，因此耐點(dian)(dian)腐蝕(shi)能(neng)力降(jiang)低。
另(ling)外，岡山等（1987年）分(fen)析了合金(jin)元素對在25℃、12%NaCl溶(rong)液中得出(chu)的雙(shuang)相不(bu)銹鋼（12種）脫鈍化pH(pH4)值的影響，并把這一結(jie)果用(yong)下式表(biao)示(shi)出(chu)來，其中合金(jin)元素表(biao)示(shi)為mass%.該(gai)式沒有表(biao)明鉻和氮的影響。
pHd=-3.28 log Ni-0.13Mo-10.4P+2.95
2. 氮添(tian)加鋼中相(xiang)比(bi)例(li)的影(ying)響
在研究(jiu)相(xiang)比例對(dui)(dui)雙相(xiang)不銹鋼(gang)耐點(dian)(dian)腐(fu)蝕性(xing)的影(ying)響(xiang)時，通(tong)過改(gai)變對(dui)(dui)耐點(dian)(dian)腐(fu)蝕性(xing)影(ying)響(xiang)小的氮(dan)含量(liang)，或改(gai)變加熱(re)溫度(du)來(lai)改(gai)變相(xiang)比例。正如前(qian)面所(suo)講到的岡田等人的研究(jiu)結(jie)果，在沒有特(te)別(bie)添(tian)加氮(dan)的雙相(xiang)不銹鋼(gang)中(zhong)，γ相(xiang)從α相(xiang)中(zhong)析出后(hou)，γ相(xiang)中(zhong)所(suo)含的Cr、Mo量(liang)比α相(xiang)少(shao)，所(suo)以(yi)耐點(dian)(dian)腐(fu)蝕能力(li)下降，但(dan)在添(tian)加了氮(dan)元素的雙相(xiang)不銹鋼(gang)中(zhong)，當(dang)相(xiang)比例達到某(mou)一程度(du)時，耐點(dian)(dian)腐(fu)蝕性(xing)升至最高(gao)。

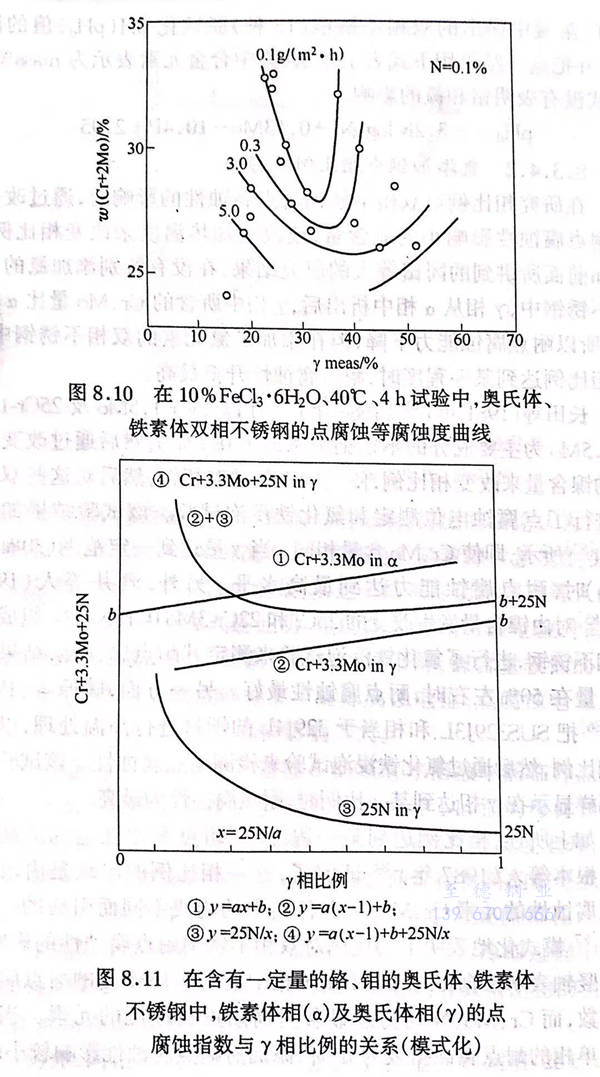

長田等（1981年）(1984年）在(zai)(zai)以23Cr-1.5Mo及25Cr-1.5～3.5Mo為主要成分(fen)的不銹(xiu)鋼中添(tian)加了(le)0.1%N,然后通過(guo)改變(bian)其中的鎳含(han)量(liang)(liang)來(lai)改變(bian)相(xiang)(xiang)比(bi)例(li)(li)，使其構成各種雙(shuang)相(xiang)(xiang)鋼，然后對這些雙(shuang)相(xiang)(xiang)鋼進(jin)行了(le)點(dian)腐(fu)蝕電位(wei)測(ce)(ce)定(ding)(ding)和氯化(hua)鐵(tie)(tie)浸(jin)泡試(shi)驗(yan)。該試(shi)驗(yan)結(jie)果如圖(tu)8.10所示(shi)，即使Cr、Mo含(han)量(liang)(liang)相(xiang)(xiang)同，當γ量(liang)(liang)達(da)到一定(ding)(ding)范圍(wei)（30%~40%)時，耐點(dian)腐(fu)蝕能力達(da)到最高水平。另(ling)外，酒(jiu)井等人（1983年）對由鎳含(han)量(liang)(liang)發(fa)生改變(bian)的25Cr和22Cr-3Mo-0.15N-xNi組(zu)成的雙(shuang)相(xiang)(xiang)不銹(xiu)鋼，進(jin)行了(le)氯化(hua)鐵(tie)(tie)浸(jin)泡試(shi)驗(yan)來(lai)測(ce)(ce)定(ding)(ding)其耐點(dian)腐(fu)蝕性(xing)，結(jie)果顯示(shi)γ量(liang)(liang)在(zai)(zai)50%左(zuo)右(you)時，耐點(dian)腐(fu)蝕性(xing)最好。另(ling)一方(fang)面，藤(teng)原等（1987年）把SUS329J3L 和相(xiang)(xiang)當于329J4L的鋼材(cai)進(jin)行高溫處(chu)理，以改變(bian)相(xiang)(xiang)比(bi)例(li)(li)，然后通過(guo)氯化(hua)鐵(tie)(tie)浸(jin)泡試(shi)驗(yan)來(lai)檢測(ce)(ce)耐點(dian)腐(fu)蝕性(xing)。該試(shi)驗(yan)結(jie)果同樣(yang)顯示(shi)在(zai)(zai)γ相(xiang)(xiang)達(da)到某一比(bi)例(li)(li)時，耐點(dian)腐(fu)蝕性(xing)為最高。
如上所述，相(xiang)(xiang)(xiang)比(bi)例(li)達到某一程度時，耐(nai)點(dian)(dian)腐(fu)(fu)蝕(shi)性(xing)(xing)達到最(zui)高水平。根(gen)本等人（1987年）證(zheng)實(shi)了，這(zhe)一相(xiang)(xiang)(xiang)比(bi)例(li)的(de)(de)(de)(de)(de)(de)出(chu)現是由(you)改善耐(nai)點(dian)(dian)腐(fu)(fu)蝕(shi)性(xing)(xing)的(de)(de)(de)(de)(de)(de)元(yuan)素(su)(su)(su)(su)Cr、Mo、N在(zai)(zai)各相(xiang)(xiang)(xiang)中(zhong)的(de)(de)(de)(de)(de)(de)構成(cheng)(cheng)不(bu)同而(er)(er)引(yin)起的(de)(de)(de)(de)(de)(de)。圖(tu)8.11模式(shi)化地表(biao)(biao)明(ming)了相(xiang)(xiang)(xiang)比(bi)例(li)對(dui)雙相(xiang)(xiang)(xiang)不(bu)銹鋼耐(nai)點(dian)(dian)腐(fu)(fu)蝕(shi)性(xing)(xing)的(de)(de)(de)(de)(de)(de)影(ying)響，其中(zhong)豎軸表(biao)(biao)示(shi)根(gen)據Cr、Mo、N在(zai)(zai)各相(xiang)(xiang)(xiang)中(zhong)的(de)(de)(de)(de)(de)(de)含量所得出(chu)的(de)(de)(de)(de)(de)(de)耐(nai)點(dian)(dian)腐(fu)(fu)蝕(shi)性(xing)(xing)指(zhi)數，而(er)(er)Cr、Mo、N均(jun)為能顯著提(ti)高耐(nai)點(dian)(dian)腐(fu)(fu)蝕(shi)性(xing)(xing)的(de)(de)(de)(de)(de)(de)元(yuan)素(su)(su)(su)(su)。當鐵(tie)素(su)(su)(su)(su)體(ti)單相(xiang)(xiang)(xiang)的(de)(de)(de)(de)(de)(de)耐(nai)點(dian)(dian)腐(fu)(fu)蝕(shi)指(zhi)數為a時，添加對(dui)耐(nai)點(dian)(dian)腐(fu)(fu)蝕(shi)性(xing)(xing)影(ying)響較小的(de)(de)(de)(de)(de)(de)鎳元(yuan)素(su)(su)(su)(su)使之(zhi)成(cheng)(cheng)為由(you)雙相(xiang)(xiang)(xiang)構成(cheng)(cheng)，這(zhe)樣鐵(tie)素(su)(su)(su)(su)體(ti)的(de)(de)(de)(de)(de)(de)生成(cheng)(cheng)元(yuan)素(su)(su)(su)(su)Cr、Mo就固溶在(zai)(zai)鐵(tie)素(su)(su)(su)(su)體(ti)相(xiang)(xiang)(xiang)中(zhong)，因此(ci)該(gai)相(xiang)(xiang)(xiang)的(de)(de)(de)(de)(de)(de)耐(nai)點(dian)(dian)腐(fu)(fu)蝕(shi)性(xing)(xing)升高；而(er)(er)在(zai)(zai)奧氏(shi)(shi)體(ti)相(xiang)(xiang)(xiang)方面(mian)，雖然Cr、Mo含量有(you)(you)所減少，但(dan)奧氏(shi)(shi)體(ti)的(de)(de)(de)(de)(de)(de)生成(cheng)(cheng)元(yuan)素(su)(su)(su)(su)氮固溶在(zai)(zai)奧氏(shi)(shi)體(ti)相(xiang)(xiang)(xiang)中(zhong)，因此(ci)仍(reng)然表(biao)(biao)現出(chu)良好(hao)的(de)(de)(de)(de)(de)(de)耐(nai)點(dian)(dian)腐(fu)(fu)蝕(shi)能力(li)。當相(xiang)(xiang)(xiang)比(bi)例(li)達到沒有(you)(you)析(xi)(xi)出(chu)物質(zhi)、兩相(xiang)(xiang)(xiang)的(de)(de)(de)(de)(de)(de)耐(nai)點(dian)(dian)腐(fu)(fu)蝕(shi)性(xing)(xing)一致（圖(tu)中(zhong)的(de)(de)(de)(de)(de)(de)箭(jian)頭位置）時，這(zhe)種雙相(xiang)(xiang)(xiang)不(bu)銹鋼呈現出(chu)最(zui)強(qiang)的(de)(de)(de)(de)(de)(de)耐(nai)點(dian)(dian)腐(fu)(fu)蝕(shi)能力(li)。可以根(gen)據這(zhe)類圖(tu)斷(duan)定，在(zai)(zai)奧氏(shi)(shi)體(ti)不(bu)銹鋼或(huo)鐵(tie)素(su)(su)(su)(su)體(ti)不(bu)銹鋼中(zhong)分別有(you)(you)鐵(tie)素(su)(su)(su)(su)體(ti)相(xiang)(xiang)(xiang)或(huo)奧氏(shi)(shi)體(ti)相(xiang)(xiang)(xiang)析(xi)(xi)出(chu)的(de)(de)(de)(de)(de)(de)情況(kuang)下，不(bu)管哪一相(xiang)(xiang)(xiang)都(dou)容易發(fa)生點(dian)(dian)腐(fu)(fu)蝕(shi)。
