蝶板是蝶閥的啟閉件，根據蝶板的安裝結構，蝶閥可分為杠桿式、垂直板式與斜板式三種形式。

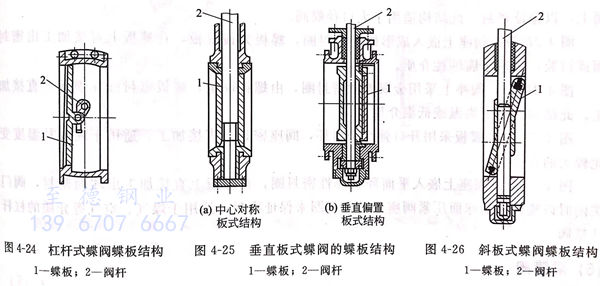

1. 杠(gang)桿式蝶閥(fa)（見圖4-24)
其閥桿與蝶(die)板(ban)啟(qi)閉(bi)方向成90°水(shui)平(ping)安(an)裝(zhuang)，利用(yong)杠桿機(ji)構帶動蝶(die)板(ban)作旋轉(zhuan)運動來啟(qi)閉(bi)通道。開啟(qi)時蝶(die)板(ban)平(ping)移(yi)與閥體脫離接觸，然(ran)后作旋轉(zhuan)運動，密封面(mian)不(bu)易(yi)磨(mo)損，密封性能好，但結構較復雜，啟(qi)閉(bi)力矩大。
2. 垂(chui)直板(ban)式(shi)蝶閥（見圖4-25)
其(qi)閥(fa)(fa)(fa)桿與(yu)蝶(die)板(ban)(ban)的(de)(de)徑向(xiang)中(zhong)心(xin)同軸(zhou)，在閥(fa)(fa)(fa)內垂直放置。圖4-25(a)為中(zhong)心(xin)對稱板(ban)(ban)式(shi)結構(gou)，閥(fa)(fa)(fa)桿從蝶(die)板(ban)(ban)的(de)(de)徑向(xiang)中(zhong)心(xin)穿過，采用(yong)緊配合(he)或固(gu)(gu)定銷與(yu)蝶(die)板(ban)(ban)固(gu)(gu)定。這種結構(gou)阻(zu)流(liu)面(mian)(mian)積較小(xiao)，但(dan)(dan)密(mi)(mi)封(feng)(feng)(feng)面(mian)(mian)易磨損，密(mi)(mi)封(feng)(feng)(feng)性(xing)能較差，一般(ban)只用(yong)于調節流(liu)量。圖4-25(b)為垂直偏(pian)置板(ban)(ban)式(shi)結構(gou)，閥(fa)(fa)(fa)桿與(yu)蝶(die)板(ban)(ban)雖垂直放置，但(dan)(dan)蝶(die)板(ban)(ban)密(mi)(mi)封(feng)(feng)(feng)圏(quan)和閥(fa)(fa)(fa)座密(mi)(mi)封(feng)(feng)(feng)圈(quan)都偏(pian)離閥(fa)(fa)(fa)桿中(zhong)心(xin)線，位于閥(fa)(fa)(fa)桿的(de)(de)一側。偏(pian)置結構(gou)使有效流(liu)通面(mian)(mian)積減小(xiao)，流(liu)阻(zu)增(zeng)大，但(dan)(dan)密(mi)(mi)封(feng)(feng)(feng)性(xing)能好，加工維修方(fang)便(bian)，是目前廣泛采用(yong)的(de)(de)一種形式(shi)。
3. 斜板式(shi)蝶閥（見圖4-26)
其閥桿垂(chui)直放置(zhi)，而蝶(die)板則(ze)傾(qing)斜放置(zhi)。其密(mi)封(feng)性能(neng)好(hao)，但(dan)閥座(zuo)密(mi)封(feng)圈(quan)的傾(qing)角加工和維(wei)修(xiu)困難，有效流通面積小，流阻較(jiao)大。
4. 蝶閥的密(mi)封結構

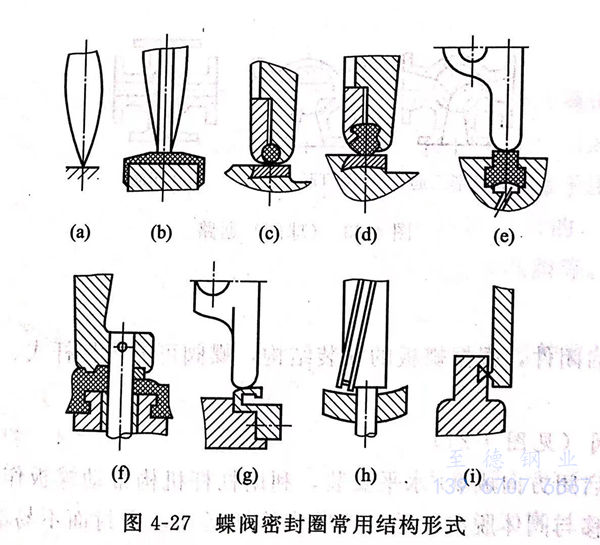

蝶板與閥座(zuo)的密封是蝶閥密封性(xing)能(neng)的關鍵。蝶閥密封圈常用結構形(xing)式如圖4-27所示。
圖4-27(a),蝶板與閥座的(de)(de)密(mi)封面是(shi)在本體上直(zhi)接加(jia)工(gong)或堆焊(han)耐磨、耐蝕材(cai)料后加(jia)工(gong)出來的(de)(de)，用于調節流(liu)量或壓力的(de)(de)蝶閥。
圖4-27(b),在閥(fa)體(ti)內襯(chen)非(fei)金(jin)屬(shu)材(cai)料(liao)，蝶(die)板可用(yong)耐腐蝕材(cai)料(liao)，也可襯(chen)非(fei)金(jin)屬(shu)材(cai)料(liao)作(zuo)密封面，適用(yong)于輸送腐蝕性介質的蝶(die)閥(fa)。
圖4-27(c),閥(fa)座密(mi)(mi)封圈嵌入閥(fa)體斜口，是經精密(mi)(mi)加(jia)工(gong)的(de)硬(ying)質材料。蝶板上采(cai)用O形(xing)橡膠圈，通過壓板上螺栓的(de)旋緊程(cheng)度，調節(jie)O形(xing)圈的(de)變形(xing)量(liang)來保(bao)證密(mi)(mi)封，可用于截斷或(huo)調節(jie)流量(liang)的(de)蝶閥(fa)。
圖4-27(d),閥座密封(feng)(feng)圈也是嵌入閥體斜口的精密加工材料，蝶(die)板上采(cai)用(yong)燕尾(wei)槽橡膠(jiao)密封(feng)(feng)圈，可用(yong)壓板螺栓來調(diao)節燕尾(wei)膠(jiao)圈的變形量來保證(zheng)密封(feng)(feng)。可用(yong)于截(jie)斷或調(diao)節流量的蝶(die)閥。
圖4-27(e),閥(fa)座(zuo)(zuo)上嵌入T形密(mi)(mi)(mi)封圈，并附設充氣(qi)槽。蝶(die)(die)板(ban)密(mi)(mi)(mi)封面在(zai)(zai)蝶(die)(die)板(ban)上直接加工(gong)，在(zai)(zai)蝶(die)(die)板(ban)到(dao)達(da)關閉位(wei)置后(hou)，由充氣(qi)孔充氣(qi)加壓，閥(fa)座(zuo)(zuo)密(mi)(mi)(mi)封圈由充氣(qi)壓力壓緊在(zai)(zai)蝶(die)(die)板(ban)密(mi)(mi)(mi)封面上，以保證密(mi)(mi)(mi)封。此結構適用于大(da)口徑(jing)蝶(die)(die)閥(fa)。
圖4-27(f),閥(fa)座(zuo)上嵌入成形橡(xiang)膠密(mi)(mi)封(feng)圈，蝶板為(wei)偏置板，在蝶板上直接加工(gong)出密(mi)(mi)封(feng)面(mian)或襯(chen)膠，適用于(yu)腐蝕性介質。
圖(tu)4-27(g),閥座上采(cai)用金屬彈性(xing)密封圈，由螺釘固(gu)定，蝶(die)板(ban)密封面在蝶(die)板(ban)上直接加(jia)工(gong)。此結構適用于(yu)高溫或(huo)低溫介質。
圖(tu)4-27(h),蝶板采用開口彈性密封環，閥(fa)座(zuo)密封面直(zhi)接加(jia)工(gong)。適(shi)用于高溫及溫度變化較(jiao)大的介質。
圖4-27(i),閥(fa)座上嵌入平面(mian)環狀(zhuang)彈性密(mi)(mi)封圈(quan)，在蝶板上直接加(jia)工出(chu)球(qiu)面(mian)密(mi)(mi)封，閥(fa)門關(guan)閉時以蝶板上的(de)(de)球(qiu)面(mian)壓緊閥(fa)座上的(de)(de)密(mi)(mi)封圈(quan)來保證密(mi)(mi)封。適用于煤氣(qi)、空氣(qi)等介(jie)質的(de)(de)杠桿(gan)式蝶閥(fa)。
