我國機械行業標準JB/T 308-2004《閥門型號編制方法》規定了通用香蕉視頻app下載蘋果版:閥門的型號編制、類型代號、驅動方式代號、連接形式代號、結構形式代號、密封面材料代號、閥體材料代號和壓力代號的表示方法。該標準適用于閘閥、截止閥、節流閥、蝶閥、球閥、隔膜閥、旋塞閥、止回閥、安全閥、減壓閥、蒸汽疏水閥、排污閥、柱塞閥的型號編制。

1. 閥(fa)門型號編制方法(fa)

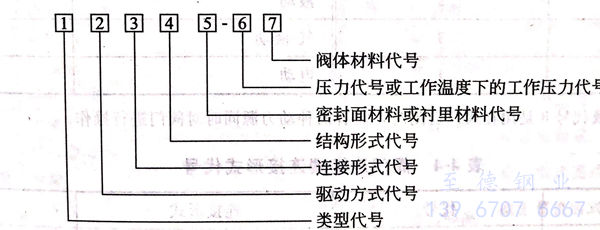

  閥門(men)型(xing)(xing)號編制(zhi)的(de)順(shun)序按：閥門(men)類(lei)型(xing)(xing)、驅動方(fang)式(shi)、連接形(xing)式(shi)、結構形(xing)式(shi)、密封(feng)面(mian)材料或襯里材料類(lei)型(xing)(xing)、公稱壓力代號或工(gong)作(zuo)溫度下的(de)工(gong)作(zuo)壓力代號、閥體材料。

①. 類(lei)型(xing)代號

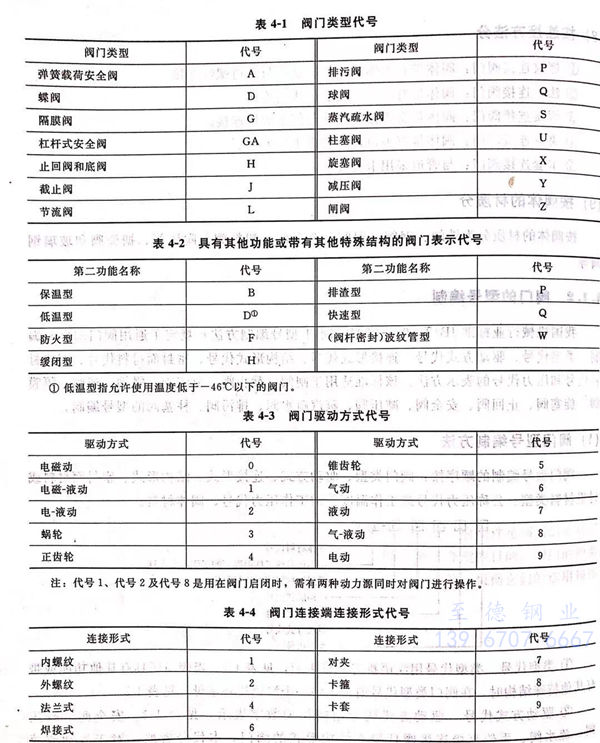

  類(lei)型代(dai)號用漢(han)語拼音字母表(biao)示，見表(biao)4-1。當閥門還具有其他功(gong)能(neng)或帶有其他特殊結(jie)構時，在閥門類(lei)型代(dai)號前(qian)再加注一個漢(han)語拼音字母，見表(biao)4-2。

②. 驅(qu)動方式代號

 驅動(dong)方(fang)式(shi)(shi)代(dai)號用(yong)阿拉伯(bo)數字表(biao)示，見表(biao)4-3.安全閥(fa)(fa)、減(jian)壓閥(fa)(fa)、疏水閥(fa)(fa)、手輪(lun)直接(jie)連接(jie)閥(fa)(fa)桿(gan)操作(zuo)結(jie)構(gou)形式(shi)(shi)的閥(fa)(fa)門，本代(dai)號省略(lve)。對于氣動(dong)或液動(dong)機(ji)構(gou)操作(zuo)的閥(fa)(fa)門，常開式(shi)(shi)用(yong)6K、7K表(biao)示；常閉(bi)式(shi)(shi)用(yong)6B、7B表(biao)示。防爆電動(dong)裝置的閥(fa)(fa)門用(yong)9B表(biao)示。

③. 連接形式代號

  連接(jie)形式(shi)(shi)(shi)代號(hao)(hao)用(yong)阿拉伯數字表(biao)示，表(biao)明(ming)(ming)了閥門(men)與(yu)管(guan)道或(huo)設備接(jie)口的連接(jie)形式(shi)(shi)(shi)，具體規(gui)定如表(biao)4-4所示。各種連接(jie)形式(shi)(shi)(shi)的具體結構、采(cai)用(yong)標準或(huo)方式(shi)(shi)(shi)（如法(fa)蘭面(mian)形式(shi)(shi)(shi)及密封方式(shi)(shi)(shi)、焊(han)接(jie)形式(shi)(shi)(shi)、螺紋形式(shi)(shi)(shi)及標準等(deng)），不(bu)在連接(jie)代號(hao)(hao)后(hou)加(jia)符號(hao)(hao)表(biao)示，應在產品的圖樣、說(shuo)明(ming)(ming)書或(huo)訂貨合同等(deng)文件中詳細說(shuo)明(ming)(ming)。

④. 結構形(xing)式(shi)代(dai)號

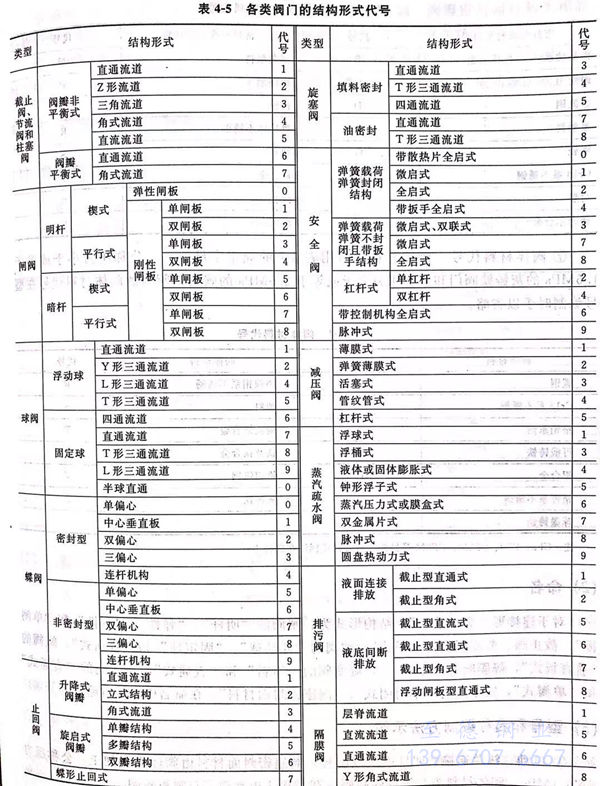

  結構形(xing)式(shi)代號(hao)用阿拉(la)伯數(shu)(shu)字(zi)表(biao)示。由于閥門類型較(jiao)多(duo)，其結構形(xing)式(shi)代號(hao)按(an)閥門的種類分別表(biao)示。同一阿拉(la)伯數(shu)(shu)碼（代號(hao)），對于不(bu)同類型的閥門，所(suo)代表(biao)的意義是不(bu)同的，具(ju)體規定(ding)如表(biao)4-5所(suo)示。

⑤. 密封面或襯(chen)里材料代號(hao)

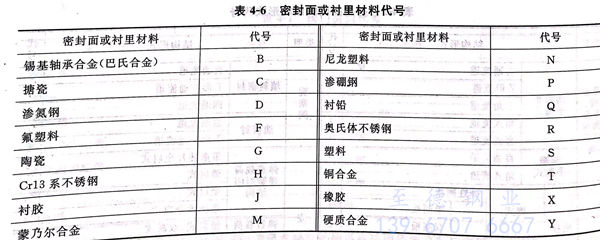

  除隔(ge)膜(mo)閥(fa)外，當密(mi)(mi)封(feng)(feng)副的密(mi)(mi)封(feng)(feng)面材(cai)(cai)料(liao)(liao)不同時(shi)，以硬度低的材(cai)(cai)料(liao)(liao)表(biao)(biao)示(shi)。閥(fa)座密(mi)(mi)封(feng)(feng)面或襯里材(cai)(cai)料(liao)(liao)代號按表(biao)(biao)4-6規定的字母(mu)表(biao)(biao)示(shi)。隔(ge)膜(mo)閥(fa)以閥(fa)體(ti)表(biao)(biao)面材(cai)(cai)料(liao)(liao)代號表(biao)(biao)示(shi)。閥(fa)門(men)密(mi)(mi)封(feng)(feng)副材(cai)(cai)料(liao)(liao)均(jun)為閥(fa)門(men)的本體(ti)材(cai)(cai)料(liao)(liao)時(shi)，密(mi)(mi)封(feng)(feng)面材(cai)(cai)料(liao)(liao)代號用“W”表(biao)(biao)示(shi)。

⑥. 壓力代號

  閥門使用(yong)的(de)(de)(de)壓力(li)(li)級符合GB/T1048《管道(dao)元件公稱壓力(li)(li)》標(biao)準的(de)(de)(de)規定時，采(cai)(cai)用(yong)GB/T1048標(biao)準10倍的(de)(de)(de)兆帕單位(wei)（MPa)數值表示(shi)。當介質(zhi)最高溫度超(chao)過425℃時，標(biao)注(zhu)最高工作溫度下的(de)(de)(de)工作壓力(li)(li)代號。壓力(li)(li)等級采(cai)(cai)用(yong)磅級（1b)或(huo)(huo)K級單位(wei)的(de)(de)(de)閥門，在型號編制時，應在壓力(li)(li)代號欄后有1b或(huo)(huo)K的(de)(de)(de)單位(wei)符號。

⑦. 閥體材料代號

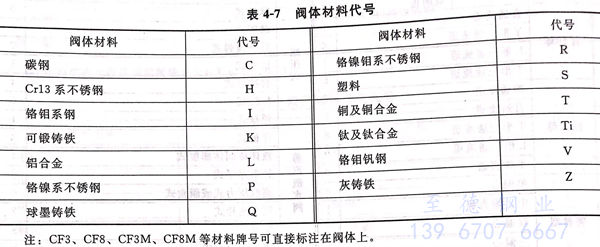

  閥體材(cai)料(liao)代(dai)號用表4-7的規定字母表示。公稱(cheng)壓(ya)刀(dao)小(xiao)于或等于1.6MPa的灰(hui)鑄鐵閥門(men)和公稱(cheng)壓(ya)力大于或等于2.5MPa的碳素鋼閥門(men)的閥體材(cai)料(liao)代(dai)號在型號編(bian)制時予以省略。

2. 命名(ming)

  對于連接(jie)形式(shi)(shi)為“法蘭”、結構形式(shi)(shi)為：閘閥的(de)(de)(de)(de)“明桿”、“彈性”、“剛性”和(he)“單(dan)(dan)閘板”，截止閥、節(jie)流閥的(de)(de)(de)(de)“直(zhi)(zhi)通式(shi)(shi)”，球(qiu)閥的(de)(de)(de)(de)“浮(fu)動球(qiu)”、“固定球(qiu)”和(he)“直(zhi)(zhi)通式(shi)(shi)”，蝶閥的(de)(de)(de)(de)“垂直(zhi)(zhi)板式(shi)(shi)”，隔膜閥的(de)(de)(de)(de)“屋(wu)脊式(shi)(shi)”，旋塞閥的(de)(de)(de)(de)“填料”和(he)“直(zhi)(zhi)通式(shi)(shi)”，止回閥的(de)(de)(de)(de)“直(zhi)(zhi)通式(shi)(shi)”和(he)“單(dan)(dan)瓣式(shi)(shi)”，安全閥的(de)(de)(de)(de)“不(bu)封(feng)閉式(shi)(shi)”、“閥座密(mi)封(feng)面材料”，在命(ming)名中均予省略。

3. 型號和名(ming)稱(cheng)編制方法(fa)示例

 ①. 電動(dong)、法蘭(lan)連接、明桿楔(xie)式雙閘(zha)板，閥(fa)(fa)(fa)座密封面材(cai)料由(you)閥(fa)(fa)(fa)體(ti)直(zhi)接加工，公稱壓(ya)力PNO.1MPa、閥(fa)(fa)(fa)體(ti)材(cai)料為灰鑄(zhu)鐵的閘(zha)閥(fa)(fa)(fa)：Z942W-1電動(dong)楔(xie)式雙閘(zha)板閘(zha)閥(fa)(fa)(fa)。

 ②. 手動、外(wai)螺紋連(lian)接、浮動直通式，閥(fa)(fa)座密封面材(cai)料(liao)為氟塑料(liao)、公稱壓力PN4.0MPa、閥(fa)(fa)體材(cai)料(liao)為1Cr18Ni9Ti的球(qiu)閥(fa)(fa)：Q21F-40P外(wai)螺紋球(qiu)閥(fa)(fa)。

 ③. 氣動(dong)常(chang)開式、法蘭連接、屋脊式結構并(bing)襯膠、公稱壓力PNO.6MPa,閥(fa)體(ti)材料為灰鑄鐵的隔膜(mo)閥(fa)：G6K41J-6氣動(dong)常(chang)開式襯膠隔膜(mo)閥(fa)。

 ④. 液動(dong)、法三連接(jie)、垂直板式、閥座密封面材(cai)料(liao)為(wei)(wei)鑄銅、閥瓣密封面材(cai)料(liao)為(wei)(wei)橡膠(jiao)、公稱(cheng)壓(ya)力PNO.25MPa、閥體材(cai)料(liao)為(wei)(wei)灰鑄鐵的蝶閥：D741X-2.5液動(dong)蝶閥。

 ⑤. 電(dian)動驅動對接焊(han)連接、直通式(shi)、閥座密封面材(cai)料為堆(dui)焊(han)硬質(zhi)合金、工作(zuo)溫度540℃時工作(zuo)壓力17.0MPa,閥體材(cai)料為鉻(ge)鋁釩(fan)鋼(gang)的截止(zhi)(zhi)閥：J961Y-P54170V電(dian)動焊(han)接截止(zhi)(zhi)閥。
