一、鋼(gang)制(zhi)管法蘭（GB/T 9124-2010）

  1. 對焊連接端的型式及(ji)尺寸

   a. 用PN標記的(de)法蘭(lan)對焊連接端(duan)的(de)型式及尺寸

    包括用PN標記的香蕉視頻app下載蘋果版:對焊法蘭（WN)及A型對焊環板式香蕉視頻app下載蘋果版:松套法蘭（LPC)的對焊連接端兩種。

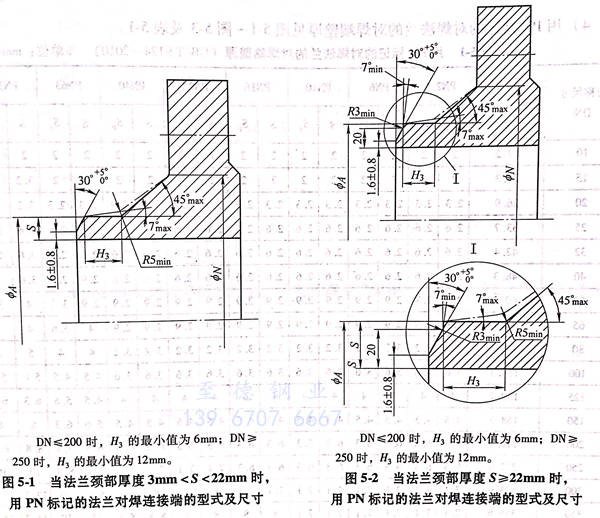

     ①. 當法蘭頸部厚度3mm<S<22mm時，用PN標記的法蘭對焊連接端的型式與尺寸見圖5-1。

     ②. 當法蘭頸部厚度S≥22mm時，用PN標記的法蘭對焊連接端的型式與尺寸如圖5-2所示。

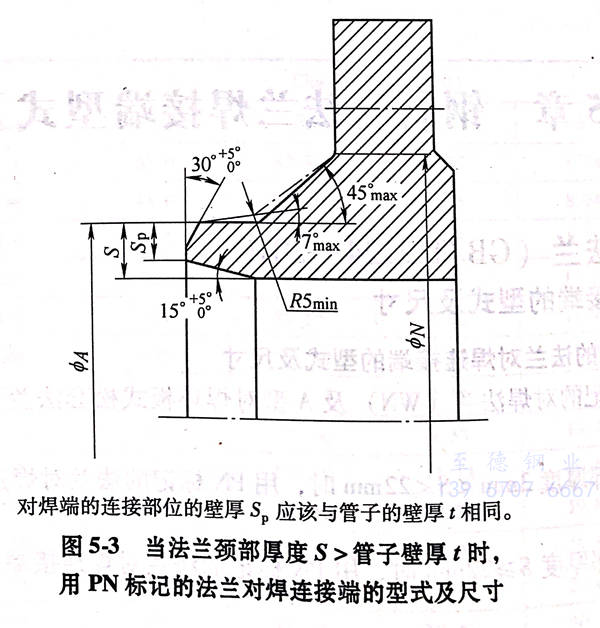

     ③. 當法蘭頸部厚度S＞管子壁厚 t 時，用PN標記的法蘭對焊連接端的型式與尺寸如圖5-3所示。

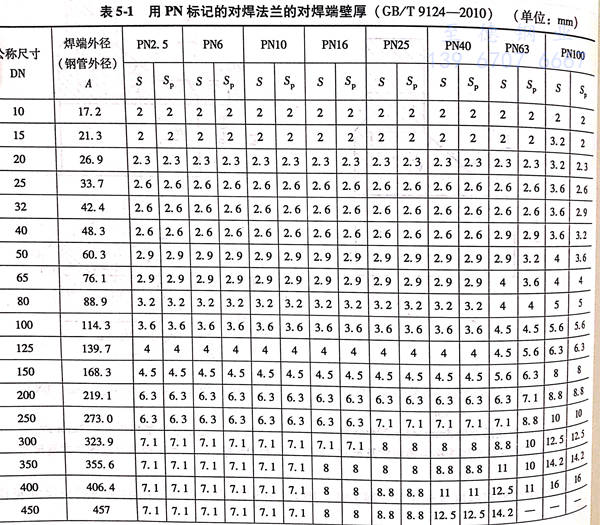

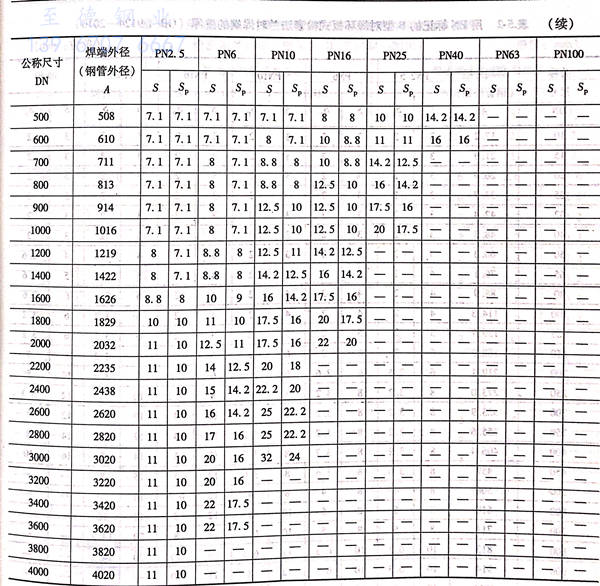

     ④. 用 PN 標記的對焊法蘭的對焊端壁厚見圖 5-1~圖 5-3 及表 5-1 。

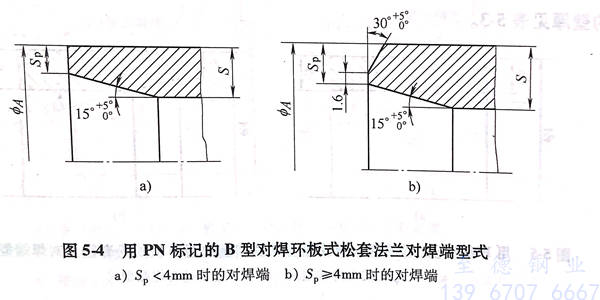

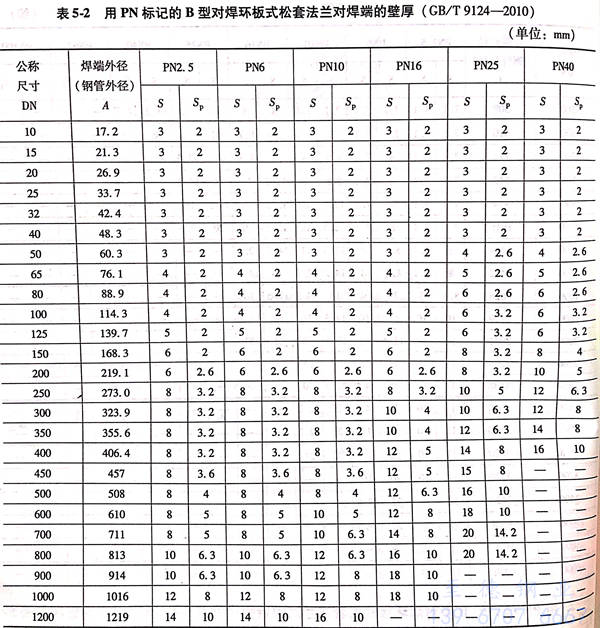

  b. 用 PN 標記的 B型對(dui)(dui)焊(han)(han)(han)環板式(shi)(shi)松套法蘭對(dui)(dui)焊(han)(han)(han)端型式(shi)(shi)見圖5-4 ，其對(dui)(dui)焊(han)(han)(han)端的壁厚見表(biao) 5-2 。

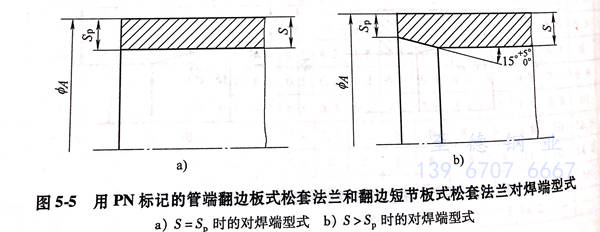

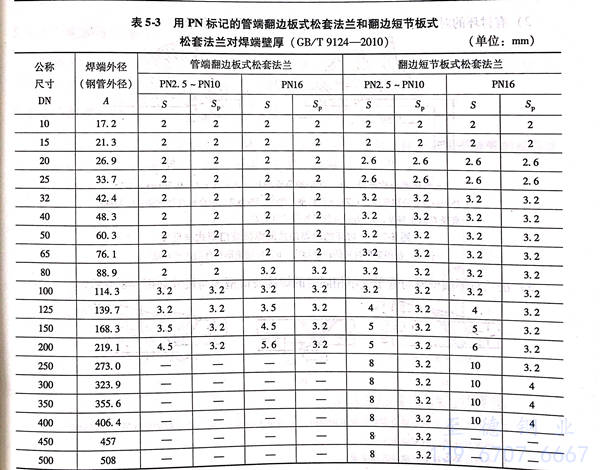

  c.  用(yong) PN 標記的管端翻邊板(ban)式(shi)松(song)套法(fa)蘭 和 翻邊短(duan)節板(ban)式(shi)松(song)套法(fa)蘭對焊(han)端型式(shi)見圖 5-5，對焊(han)端的壁厚(hou)見表(biao) 5-3 。

  d. 用Class 標記的法(fa)蘭對焊(han)連接端型(xing)式(shi)與尺寸(cun)

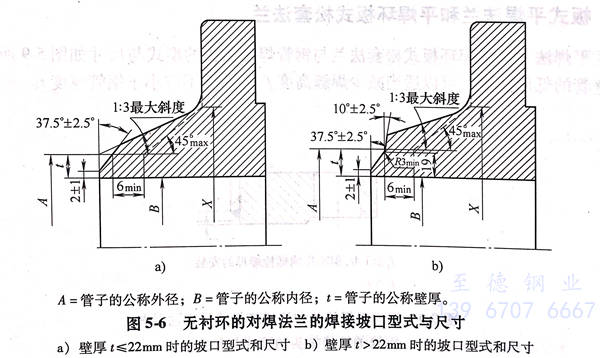

    ①. 無襯環的對焊法蘭的焊接坡口型式與尺寸如圖 5-6 所示。

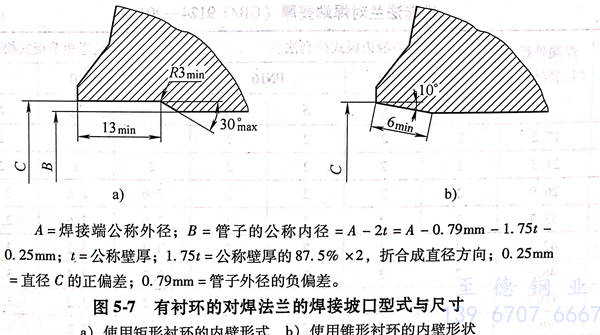

    ②. 有襯環的對焊法蘭的焊接坡口型式與尺寸如圖 5-7 所示。

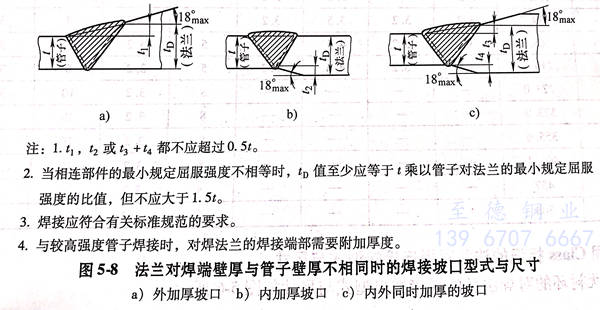

    ③. 法蘭對焊端壁厚與管子壁不相同時的焊接坡口型式與尺寸如圖 5-8 所示。

  2. 板(ban)式平焊(han)法(fa)蘭和平焊(han)環板(ban)式松套法(fa)蘭

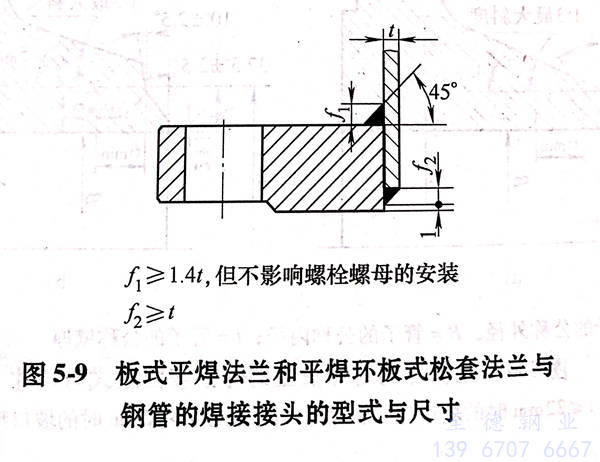

  板式平焊法蘭和平焊環板式松套法蘭與鋼管焊接接頭的型式與尺寸如圖5-9所示，對于采用厚壁管的低壓法蘭，可以適當減少焊縫高度f₁,但f₁不應小于鋼管厚度t。

 3. 帶頸平(ping)焊法蘭(lan)

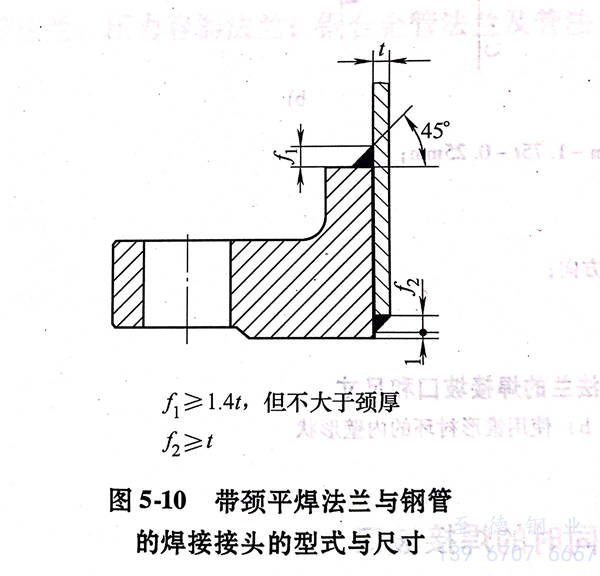

 帶頸香蕉視頻app下載蘋果版:平焊法蘭與香蕉視頻app下載蘋果版:不銹鋼管的焊接接頭的型式與尺寸見圖5-10,對于采用厚壁管的低壓法蘭，可以適當減少焊縫高度f₁,但f₁不應小于鋼管厚度t。

  4. 承(cheng)插焊(han)法蘭

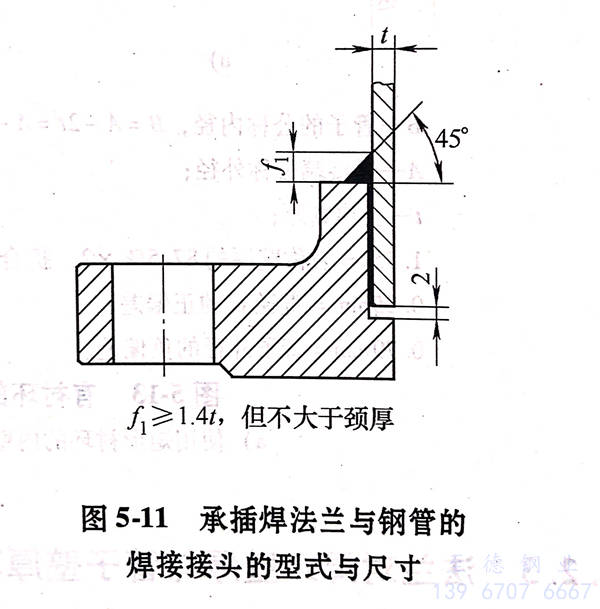

 承插焊法蘭與鋼管的焊接接頭的型式與尺寸如圖5-11所示，對于采用厚壁管的低壓法蘭，可以適當減少焊縫高度f₁,但f₁不應小于鋼管厚度t。

二(er)、大直徑鋼制管法(fa)蘭(lan)（GB/T 13402-2010）

 1. 無襯環的(de)對焊法蘭的(de)焊接(jie)坡口

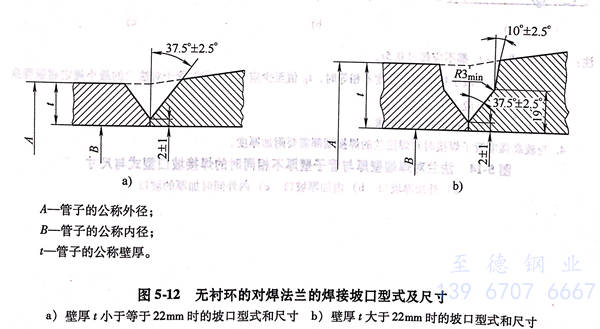

   無襯環的(de)對焊(han)法蘭的(de)焊(han)接坡(po)口型式(shi)與尺(chi)寸如圖 5-12 所(suo)示(shi)。

 2. 有襯環的對焊(han)法蘭的焊(han)接坡口

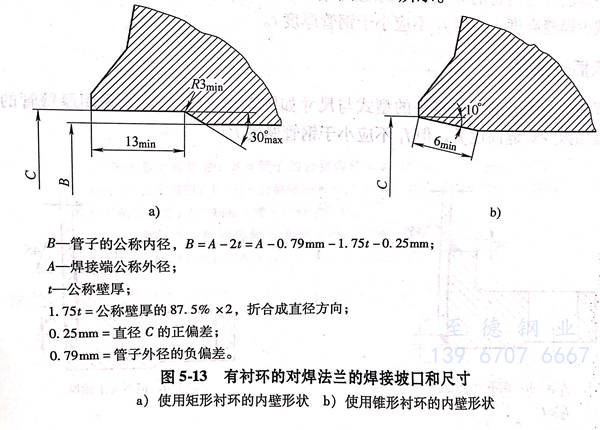

   有(you)襯環的對焊法蘭的焊接坡口型式與(yu)尺寸如(ru)圖 5-13 所(suo)示。

 3.  法蘭對焊端壁厚與管子壁厚不(bu)相同時(shi)的焊接坡(po)口

  法蘭對焊端壁厚與管子壁厚不相同(tong)時的焊接坡(po)口型(xing)式(shi)與尺寸(cun)如圖 5-14所示(shi)。
