不銹(xiu)鋼表面(mian)存在的(de)氧(yang)化(hua)皮(pi)結構致密(mi),與基體附著力(li)強,在以(yi)后的(de)鈍化(hua)、電鍍(du)、著色等裝飾處(chu)理之前必須首(shou)先要清(qing)除(chu)干凈。前面(mian)我們已經介紹過機械(xie)法清(qing)除(chu)氧(yang)化(hua)皮(pi),但(dan)要徹底清(qing)除(chu)比較困難。因此要想較好(hao)地(di)清(qing)除(chu)氧(yang)化(hua)皮(pi),首(shou)先進行(xing)預(yu)處(chu)理使氧(yang)化(hua)皮(pi)疏松,然后再(zai)進行(xing)酸洗才易于除(chu)去。

1. 堿(jian)性硝酸(suan)鹽熔融法

   熔融鹽(yan)成分: 氫氧(yang)(yang)化(hua)物87%(質(zhi)量分數),硝(xiao)酸(suan)鹽(yan)(硝(xiao)酸(suan)鈉) 13%(質(zhi)量分數)。鹽(yan)浴溫度:450~470℃。處理時間:鐵素(su)體(ti)(ti)不銹(xiu)鋼為5min,奧(ao)氏體(ti)(ti)不銹(xiu)鋼為30min。在處理過(guo)程(cheng)中(zhong),鉻(ge)的(de)氧(yang)(yang)化(hua)物與堿和硝(xiao)酸(suan)鈉發(fa)生化(hua)學反應(ying)被除去。

   其(qi)工藝流(liu)程是(shi): 蒸氣除油→預熱(re)(150~250℃,時(shi)間為20~30min)→熔融鹽(yan)處理(li)→水(shui)淬→熱(re)水(shui)洗(xi)。

2. 浸漬(zi)法處理

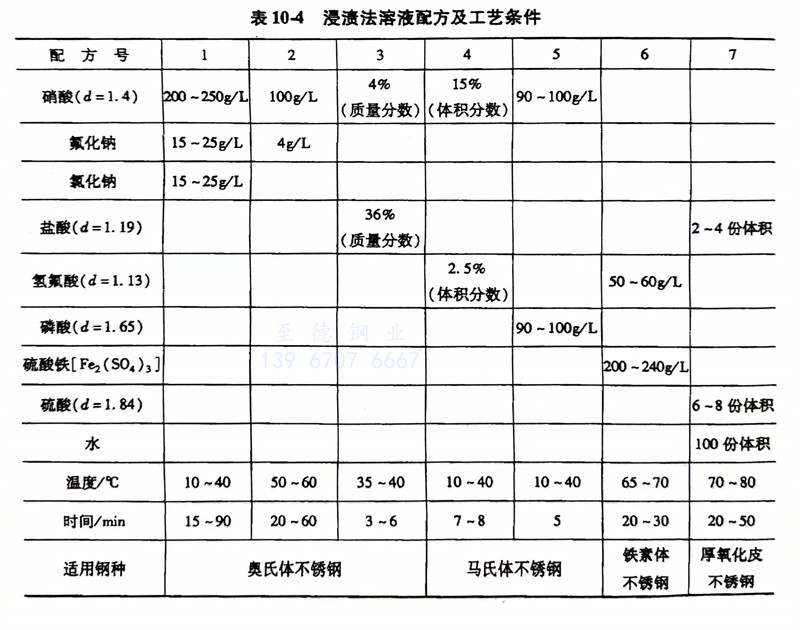

    為了使不銹(xiu)鋼零件(jian)上的氧(yang)化皮松動,可直接(jie)采(cai)用強酸(suan)進行浸漬(zi)預(yu)處理,并應(ying)嚴格控制浸漬(zi)時間和(he)溫度。其溶液(ye)配(pei)方及工藝條件(jian)見(jian)表10-4。

3. 電化學處理

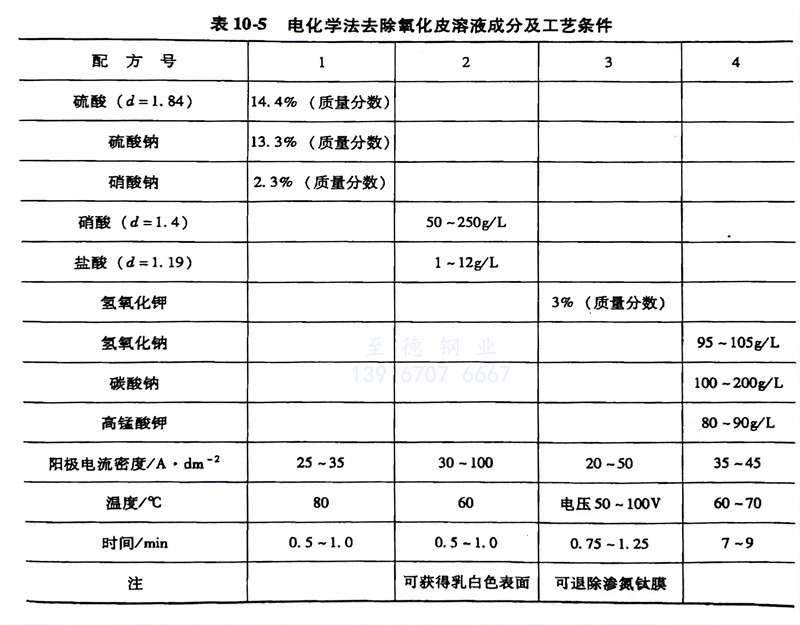

   利(li)用(yong)電化學溶解及電極上析(xi)出氣泡(pao)的作用(yong)剝離氧化皮。優(you)點是速(su)度快、腐蝕(shi)性小(xiao)。其溶液成分及工(gong)藝條件見表10-5。
