12Cr17Ni7、1Cr17Ni7、1.4319、301不銹鋼是亞穩定奧氏體不銹鋼，是最易冷變形強化的鋼經冷加工后有高的強度和硬度，并仍保留足夠的塑韌性，在弱介質中具有良好的耐蝕性。主要用于制造以冷狀態承受較高載荷，又能減輕裝備重量和不生銹的設備和零件，如鐵道車輛及零部件、裝飾板、傳送帶、緊固件等。

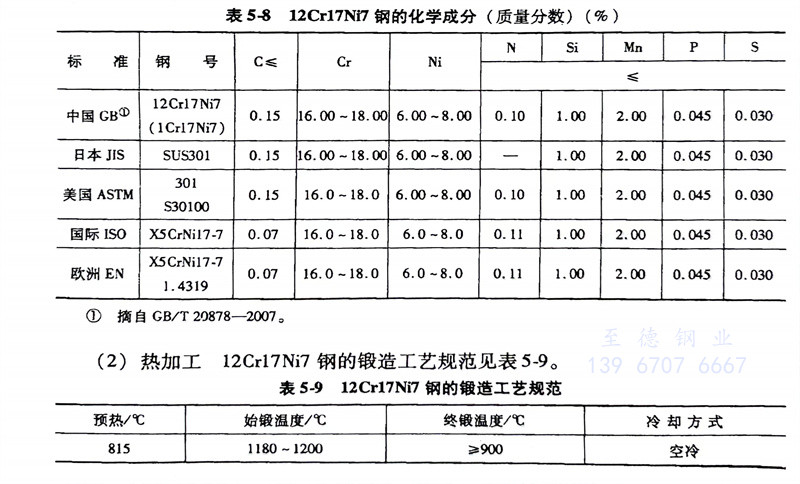

（1）化學成分: 12Cr17Ni7、1Cr17Ni7、1.4319、301不銹(xiu)鋼(gang)的化(hua)學成(cheng)分見表(biao)5-8。

（2）熱加工:  12Cr17Ni7、1Cr17Ni7、1.4319、301不銹鋼的鍛造工藝規范見表5-9。

（3）預備熱處理:  消除加工應力的退火溫度為300～350℃，保溫1～2h，空冷。

（4）固溶熱處理(li):  1010～1150℃，快冷，硬度≤187HBW。

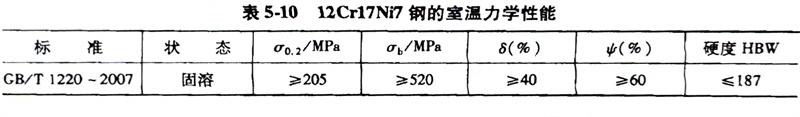

（5）力學性能: 12Cr17Ni7不銹鋼的室溫力學性能(neng)見表(biao)5-10。

（6）耐蝕性: 在弱介質中（大氣條(tiao)件下）具(ju)有良好的耐蝕性。

（7）加(jia)工性(xing)能：冷變(bian)形性(xing)能(neng)良好，可(ke)以進行(xing)各種加工，如彎曲、卷邊(bian)、折疊等，并(bing)具有良好的(de)深沖性(xing)能(neng)和較好的(de)切削加工性(xing)能(neng)。焊(han)接性(xing)很好，可(ke)以用各種方法進行(xing)焊(han)接，焊(han)后不(bu)需進行(xing)熱處(chu)理。
