022Cr17Ni7N、301L不銹鋼是含氮超低碳奧氏體型不銹(xiu)鋼，碳含量很低，耐晶間腐蝕性好，加入氮后，鋼的強度比022Cr17Ni7不銹鋼高。可用于制造既要求耐腐蝕，又要求具有一定強度的結構件。

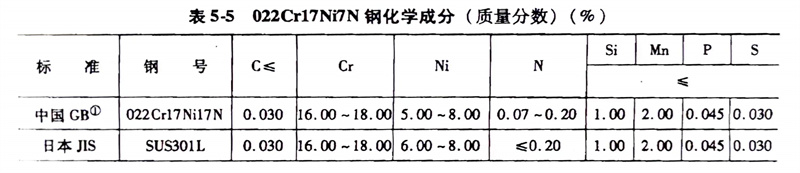

（1）化學成分： 022Cr17Ni7N、301L不銹鋼的化(hua)學(xue)成分(fen)見表5-5。

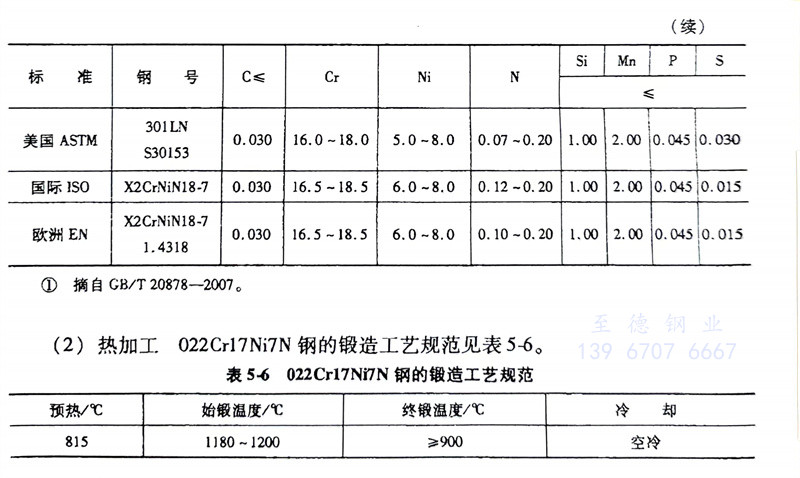

（2）熱加工： 022Cr17Ni7N、301L不銹鋼的鍛造工藝規范見表5-6。

（3）預備(bei)熱處理： 消除加工應力的退火溫度為300～350℃，保溫1～2h，空冷。

（4）固溶處理：1010～1150℃，快(kuai)冷，硬度(du)≤207HBW。

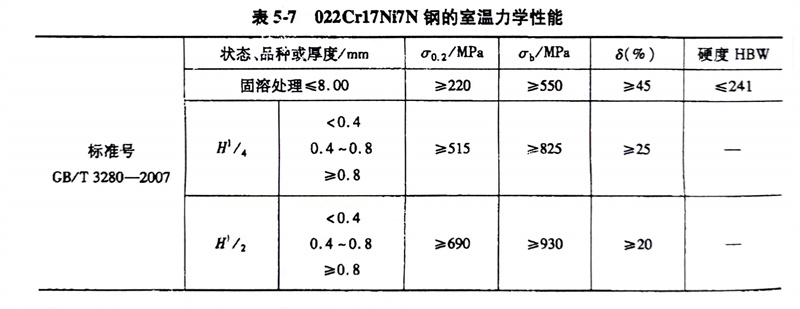

（5）力學性(xing)能：  022Cr17Ni7N、301L不銹鋼的室(shi)溫(wen)力學(xue)性能見表5-7。

（6）焊接(jie)性能：焊(han)接(jie)性良(liang)好，焊(han)后(hou)不需進行(xing)熱處理。

（7）耐(nai)腐(fu)蝕性： 由于碳含量很低，耐晶間腐蝕性好。加之，含有氮更糟強了耐點蝕及縫隙腐蝕能力。
