一、焊(han)前準備
馬氏體不銹鋼管焊前準備包括編制焊接工藝文件、坡口加工、預熱、施焊環境（溫度、濕度、風速等）、焊接設備、焊工資格、保溫措施、焊后熱處理等。
二、馬氏體(ti)不銹鋼管(guan)焊接方(fang)法與焊接工(gong)藝參數
馬氏體(ti)型(xing)不銹鋼管焊(han)接方法有焊(han)條電(dian)弧(hu)(hu)焊(han)、氣體(ti)保護(hu)焊(han)和埋(mai)弧(hu)(hu)焊(han)等。
1. 焊條電弧焊
它是馬氏(shi)體不銹鋼常用的一種焊接方法，焊接時采用大的熱輸入，即較大的焊接電流，緩慢的冷卻速度。
a. 焊接材料

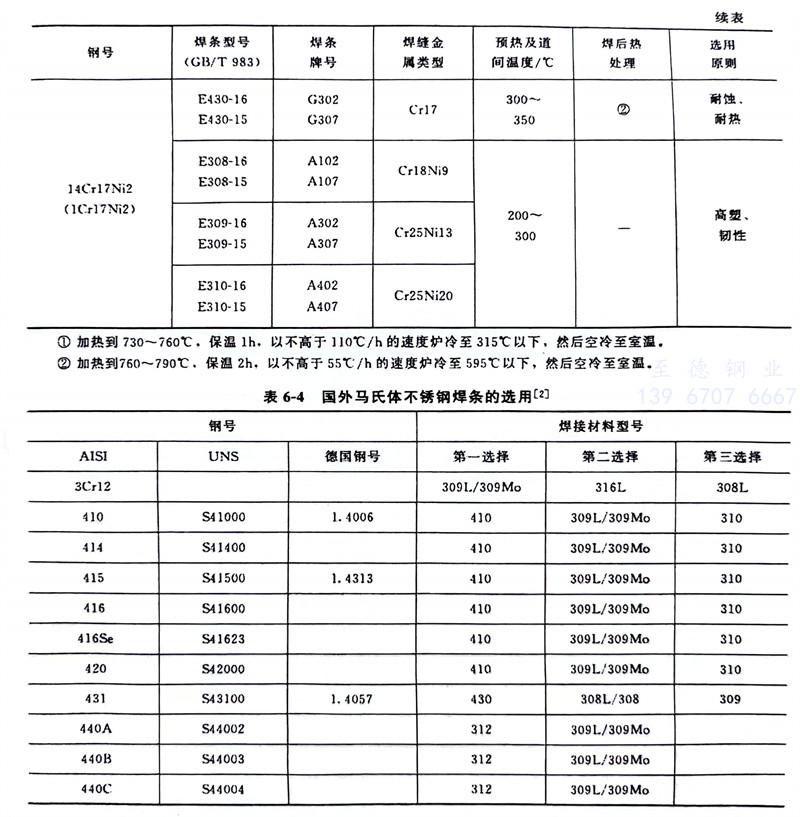

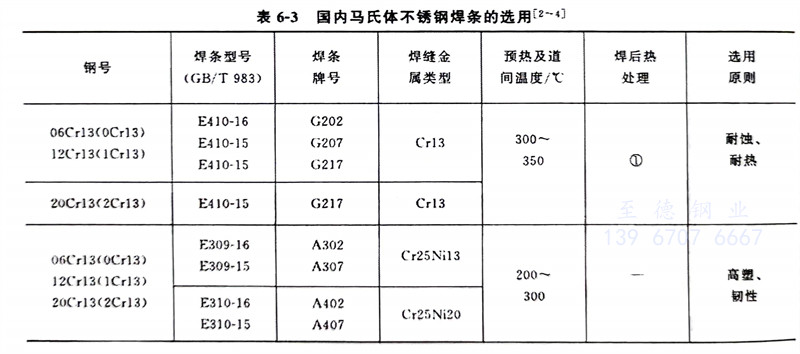

焊(han)(han)(han)接材(cai)料一般(ban)采(cai)用與(yu)母(mu)材(cai)同(tong)材(cai)質的(de)(de)低氫型(xing)焊(han)(han)(han)條(tiao)(tiao)。如焊(han)(han)(han)后不(bu)能熱處理，則可(ke)選(xuan)用抗裂性能好的(de)(de)奧氏(shi)體(ti)鋼(gang)類(lei)型(xing)焊(han)(han)(han)條(tiao)(tiao)。此時相當于異種鋼(gang)焊(han)(han)(han)接，可(ke)運(yun)用舍夫勒（Schaeffler）組織圖、德(de)龍（Delong）組織圖，合(he)理選(xuan)擇焊(han)(han)(han)條(tiao)(tiao)，并嚴格控制母(mu)材(cai)對(dui)焊(han)(han)(han)縫的(de)(de)稀釋。國內馬氏(shi)體(ti)不(bu)銹鋼(gang)焊(han)(han)(han)接用焊(han)(han)(han)條(tiao)(tiao)見表6-3，國外馬氏(shi)體(ti)不(bu)銹鋼(gang)焊(han)(han)(han)條(tiao)(tiao)的(de)(de)選(xuan)用見表6-4。
b. 焊接(jie)參數

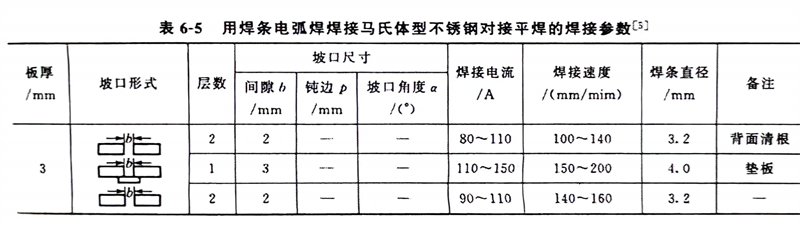

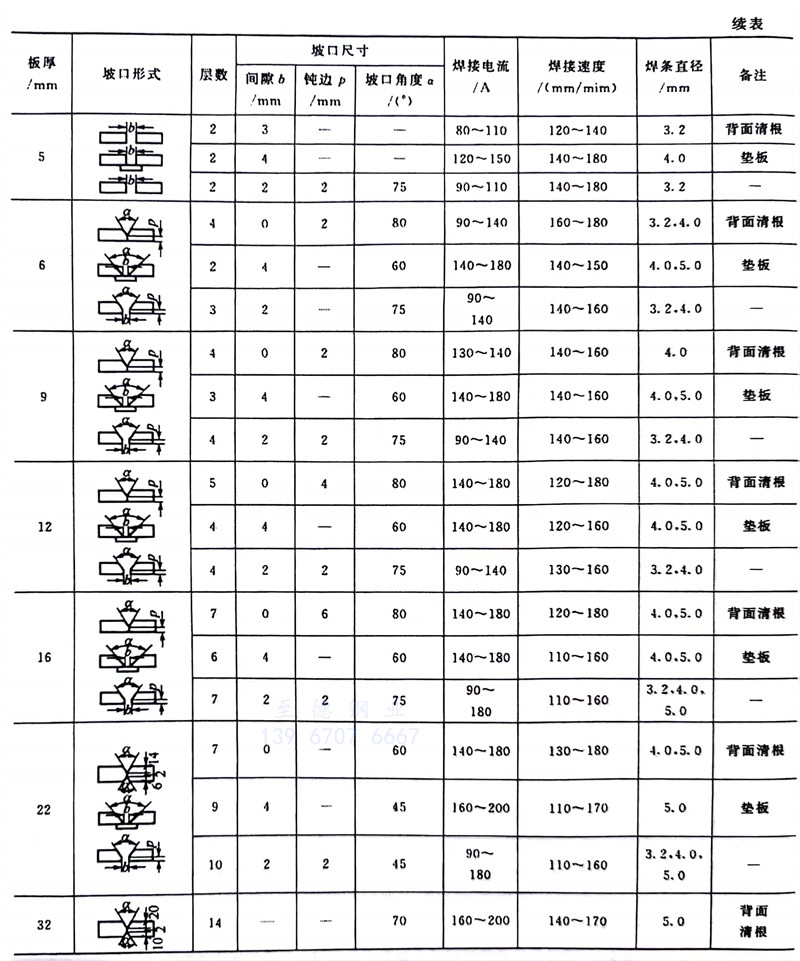

焊(han)(han)接時應(ying)選用較大的(de)焊(han)(han)接電流，以(yi)增(zeng)大熱輸入量，讓接頭(tou)緩慢冷卻。防(fang)止焊(han)(han)后接頭(tou)產(chan)生(sheng)(sheng)粗大硬脆的(de)馬(ma)氏體和應(ying)力(li)集中而(er)導(dao)致(zhi)接頭(tou)產(chan)生(sheng)(sheng)冷裂紋。焊(han)(han)條電弧焊(han)(han)焊(han)(han)接馬(ma)氏體型(xing)不銹鋼的(de)焊(han)(han)接參(can)數見表6-5。
2. 氣體保護(hu)焊
a. 非(fei)熔化極氬弧焊(han)（TIG）

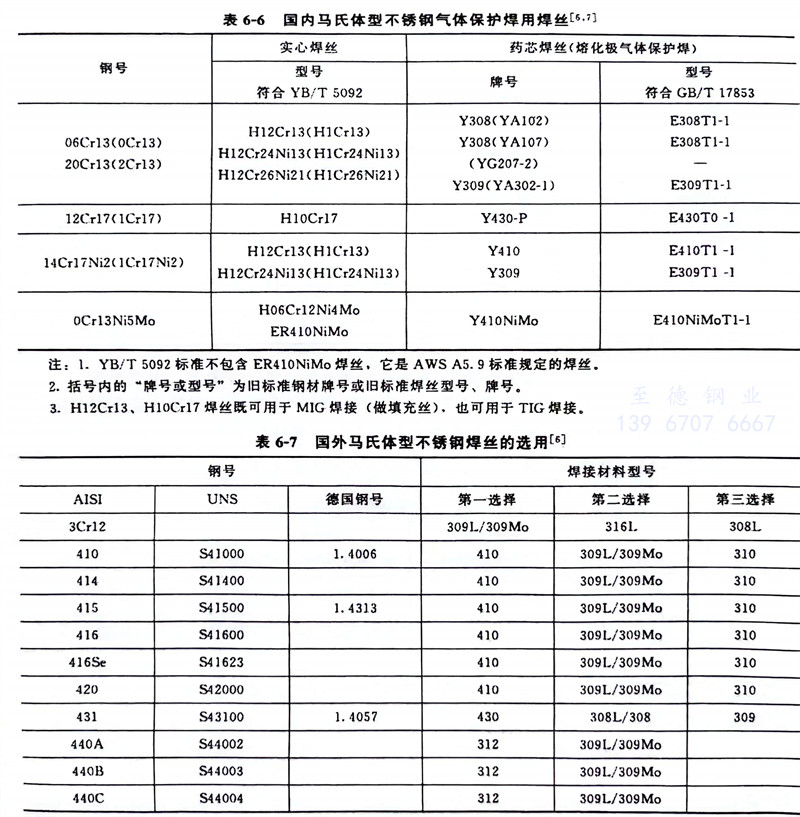

該焊(han)(han)(han)(han)接(jie)方法焊(han)(han)(han)(han)接(jie)質量(liang)較好，常(chang)用于(yu)薄板焊(han)(han)(han)(han)接(jie)或(huo)多層(ceng)焊(han)(han)(han)(han)打底(di)焊(han)(han)(han)(han)。電極極性(xing)采(cai)用直(zhi)流正接(jie)。由于(yu)裂紋傾向小，薄板焊(han)(han)(han)(han)前可不預熱(re)，厚板焊(han)(han)(han)(han)前需預熱(re)到120～200℃。一般選用與母(mu)材(cai)成分和組(zu)織相近的焊(han)(han)(han)(han)絲(si)，以保證與母(mu)材(cai)匹配。國內馬氏體(ti)型(xing)不銹鋼(gang)焊(han)(han)(han)(han)絲(si)選用見(jian)表6-6，國外常(chang)見(jian)馬氏體(ti)型(xing)不銹鋼(gang)焊(han)(han)(han)(han)絲(si)選用見(jian)表6-7。
b. 二氧化(hua)碳氣體保護焊（MAG）
馬氏體型不銹鋼采用二氧化碳氣體保護焊時，其焊接接頭含氫量低，冷裂紋傾向比焊條電弧焊小，可用較低的預熱溫度焊接，但需進行預熱、后熱和焊后熱處理。焊接材料選用見表6-6、表6-7。表6-6中的Y308、Y309、Y410、Y410NiMo、Y430-P等藥芯不銹鋼焊絲均為熔化極氣體保護焊用焊絲，焊絲直徑有1.2mm、1.6mm兩種。上述藥芯焊絲焊接時須采用CO2氣體保護，氣體流量為20～25L／min。

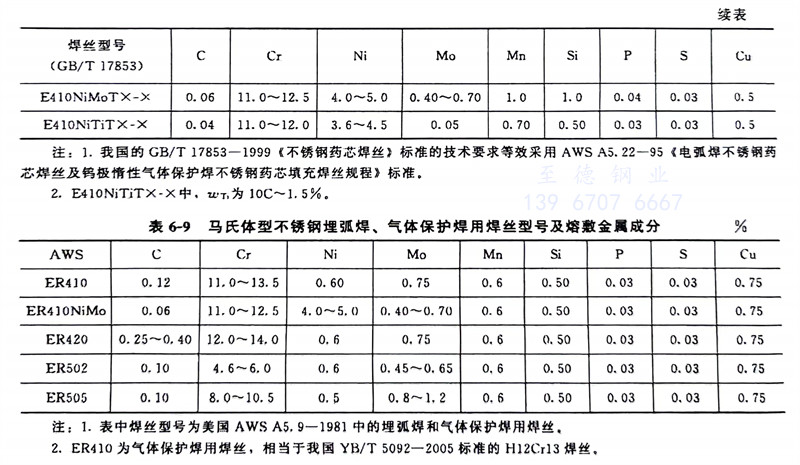

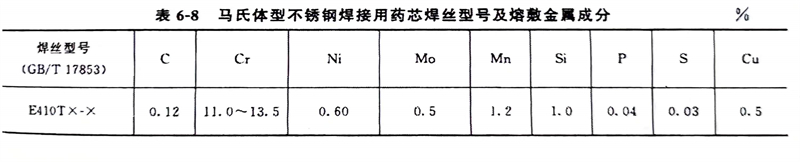

馬氏體型(xing)不銹鋼焊(han)(han)(han)(han)接用(yong)藥(yao)芯焊(han)(han)(han)(han)絲型(xing)號(hao)及熔敷金(jin)屬(shu)成分(fen)見表6-8。馬氏體型(xing)不銹鋼埋(mai)弧焊(han)(han)(han)(han)、氣體保護(hu)焊(han)(han)(han)(han)用(yong)焊(han)(han)(han)(han)絲型(xing)號(hao)及熔敷金(jin)屬(shu)成分(fen)見表6-9，其焊(han)(han)(han)(han)縫熔敷金(jin)屬(shu)成分(fen)與藥(yao)芯焊(han)(han)(han)(han)絲熔敷金(jin)屬(shu)相比較，除了Si、Cu、Mn含量(liang)有(you)些區(qu)別外，其他合金(jin)元(yuan)素含量(liang)基(ji)本一致。
三、埋(mai)弧焊

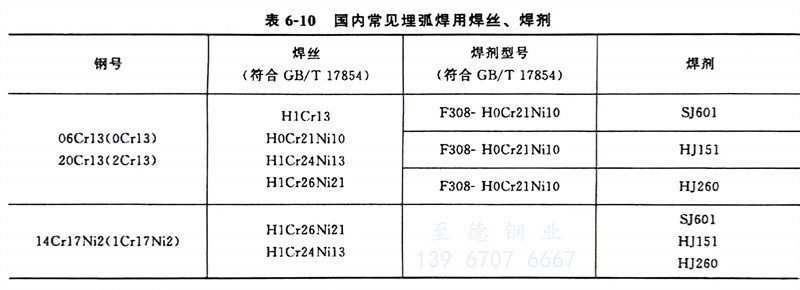

埋(mai)弧(hu)焊(han)(han)(han)(han)焊(han)(han)(han)(han)接材(cai)料可選用同(tong)質(zhi)或異質(zhi)焊(han)(han)(han)(han)縫(feng)的(de)焊(han)(han)(han)(han)接材(cai)料（和(he)(he)焊(han)(han)(han)(han)條電焊(han)(han)(han)(han)選用焊(han)(han)(han)(han)條的(de)原(yuan)則(ze)相同(tong)）。焊(han)(han)(han)(han)劑采用堿性焊(han)(han)(han)(han)劑，如SJ601 和(he)(he)HJ151。國內常見埋(mai)弧(hu)焊(han)(han)(han)(han)用焊(han)(han)(han)(han)絲、焊(han)(han)(han)(han)劑見表6-10。
