Cr18型雙相不銹鋼發展概況。我國Cr18型雙相(xiang)不銹鋼(gang)的牌號有022Cr19Ni5Mo3Si2N和14Cr18Ni11Si4AlTi （1Cr18Ni11Si4AlTi）兩種。Cr18型雙相不銹鋼最早由瑞典在20世紀60年代初期開發成功，其牌號為3RE60。Cr18型的雙相不銹鋼是目前合金元素含量最低的雙相不銹鋼，是可焊性良好的耐應力腐蝕鋼種，它在氯化物介質中的耐孔蝕性能同317L不銹鋼(gang)相當，耐中性氯化物應力腐蝕性能顯著優于普通18-8型奧氏體不銹鋼，用于承受較低應力（≤00.2）和較低濃度氯化物條件下的設備和部件，尤其耐以孔蝕為起源的應力腐蝕效果顯著，它有較好的強度-韌性綜合性能、冷熱加工工藝性能及焊接性能，適用作結構材料。
022Cr18Ni5Mo3Si2N 雙相不銹鋼簡介。022Cr18Ni5Mo3Si2N（原習慣牌號為00Cr18Ni5Mo3Si2N，3RE60）已納入 GB/T 1220、GB/T 3280、GB/T 4237、GB/T 20878、GB/T 21832、GB/T 21833等標準中。它屬于Cr18型雙相不銹鋼，該牌號材料包括鋼棒、鋼板、無縫鋼管、焊接鋼管等。該鋼耐應力腐蝕，相當于瑞典的3RE60雙相不銹鋼，對應的歐洲 EN 10216-7和EN 10217-7 標準牌號為X2CrNiMoSi18-5-3?，1.4424°。20世紀60年代初期瑞典開發出3RE60鋼，該鋼由瑞典 Sandvik廠生產，它用于紙漿和造紙工業。20世紀70年代初，中國在3RE60鋼的基礎上加入0.06％～0.10％的氮，調整了焊接熱影響區（HAZ）的鐵素體相與奧氏體相的比例，進一步改進了鋼的耐應力腐蝕破裂（SCC）性能，使00Cr18Ni5Mo3Si2鋼在中國得到了大量的推廣應用。

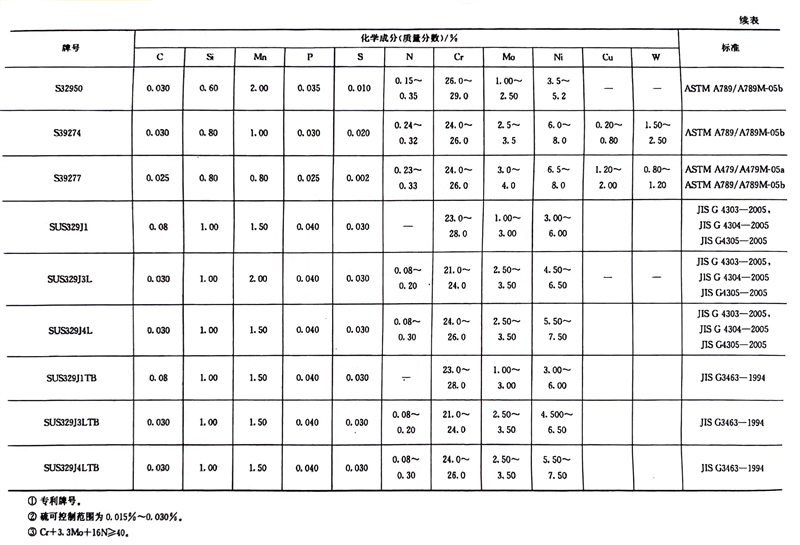

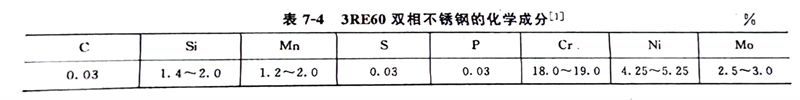

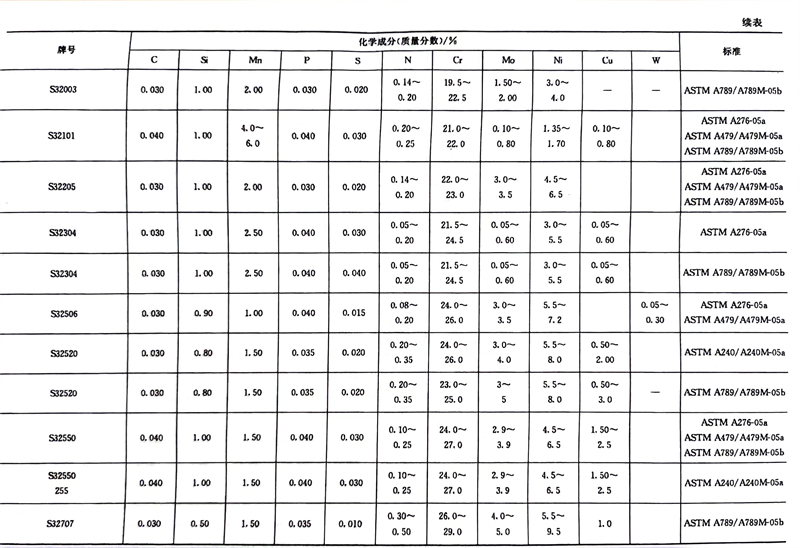

中國(guo)Cr18型(xing)雙(shuang)相(xiang)不銹鋼化(hua)學(xue)成分(fen)見表7-1，美(mei)國(guo)、日本、歐洲的Cr18型(xing)雙(shuang)相(xiang)不銹鋼化(hua)學(xue)成分(fen)見表7-2，瑞典的3RE60雙(shuang)相(xiang)不銹鋼化(hua)學(xue)成分(fen)見表7-4。
022Cr19Ni5Mo3Si2N 鋼(gang)(gang)性能。022Cr19Ni5Mo3Si2N鋼(gang)(gang)為(wei)超低碳雙(shuang)相(xiang)(xiang)(xiang)不(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)，該鋼(gang)(gang)中碳含(han)量(liang)很低，鉻的(de)(de)含(han)量(liang)也不(bu)多，形成475℃脆性和(he)。相(xiang)(xiang)(xiang)脆化的(de)(de)可能性不(bu)大，其雙(shuang)相(xiang)(xiang)(xiang)組(zu)織的(de)(de)比例(li)相(xiang)(xiang)(xiang)對穩定(ding)。如果將它(ta)長(chang)期加熱(re)，因鋼(gang)(gang)中含(han)有(you)(you)鉬和(he)硅合金元(yuan)素(su)，仍有(you)(you)出現(xian)。相(xiang)(xiang)(xiang)脆化和(he)475℃脆性的(de)(de)可能，可通(tong)過980℃固溶(rong)處理恢(hui)復(fu)到鋼(gang)(gang)原來的(de)(de)相(xiang)(xiang)(xiang)比例(li)。該鋼(gang)(gang)與奧氏體型不(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)相(xiang)(xiang)(xiang)比，具(ju)有(you)(you)較低的(de)(de)焊(han)接(jie)(jie)熱(re)裂紋傾(qing)(qing)向；與鐵素(su)體型不(bu)銹(xiu)(xiu)(xiu)鋼(gang)(gang)相(xiang)(xiang)(xiang)比，焊(han)后脆化傾(qing)(qing)向較低，具(ju)有(you)(you)良好的(de)(de)焊(han)接(jie)(jie)性。但(dan)是，在焊(han)接(jie)(jie)熱(re)影響區中會出現(xian)單相(xiang)(xiang)(xiang)鐵素(su)體組(zu)織，對焊(han)接(jie)(jie)接(jie)(jie)頭耐應力(li)腐蝕、晶間腐蝕和(he)力(li)學性能均有(you)(you)影響。
Cr18型雙(shuang)相(xiang)不銹鋼(gang)(gang)(gang)用(yong)(yong)(yong)途。無論是瑞典的(de)3RE60鋼(gang)(gang)(gang)，還是國內的(de)022Cr19Ni5Mo3Si2N鋼(gang)(gang)(gang)都得到了廣泛的(de)應(ying)(ying)用(yong)(yong)(yong)，主要用(yong)(yong)(yong)在(zai)紙(zhi)(zhi)漿(jiang)和造(zao)(zao)紙(zhi)(zhi)、煉油(you)、化(hua)(hua)肥、化(hua)(hua)工和石油(you)化(hua)(hua)工等工業領域，大多數用(yong)(yong)(yong)于制造(zao)(zao)熱(re)交換器(qi)、冷(leng)凝(ning)冷(leng)卻器(qi)等，許多情況是代替304鋼(gang)(gang)(gang)和316鋼(gang)(gang)(gang)在(zai)應(ying)(ying)力(li)腐(fu)蝕的(de)環境下使用(yong)(yong)(yong)的(de)；也(ye)有利(li)用(yong)(yong)(yong)雙(shuang)相(xiang)不銹鋼(gang)(gang)(gang)的(de)高(gao)腐(fu)蝕疲勞強(qiang)度，如(ru)用(yong)(yong)(yong)于制造(zao)(zao)紙(zhi)(zhi)壓力(li)滾筒機、甲(jia)(jia)銨泵泵體等，也(ye)有用(yong)(yong)(yong)它與(yu)碳鋼(gang)(gang)(gang)相(xiang)近的(de)線脹系數，如(ru)制造(zao)(zao)合成甲(jia)(jia)醇廠(chang)的(de)管式反(fan)應(ying)(ying)器(qi)等。022Cr19Ni5Mo3Si2N （00Cr18Ni5Mo3Si2）鋼(gang)(gang)(gang)在(zai)甲(jia)(jia)銨液中(zhong)也(ye)有比316L（尿(niao)素級(ji)）鋼(gang)(gang)(gang)更好的(de)耐(nai)腐(fu)蝕疲勞性能(neng)，在(zai)小化(hua)(hua)肥廠(chang)多年的(de)甲(jia)(jia)銨泵泵體使用(yong)(yong)(yong)實(shi)踐證明，雙(shuang)相(xiang)不銹鋼(gang)(gang)(gang)有很好的(de)耐(nai)低周腐(fu)蝕疲勞性能(neng)，可以代替 06Cr17Ni12Mo2Ti （0Cr18Ni12Mo3Ti）鋼(gang)(gang)(gang)使用(yong)(yong)(yong)。
