80Cr20Si2Ni（8Cr20Si2Ni）SUH4不銹鋼是含鉻、硅、鎳的馬氏體不銹(xiu)耐熱(re)鋼，經淬火、回火后有較高的硬度和耐磨性、淬透性較好，并有較好的耐蝕性。適宜制作以耐磨性為主的進氣閥、排氣閥和閥座等。

一、化學成(cheng)分

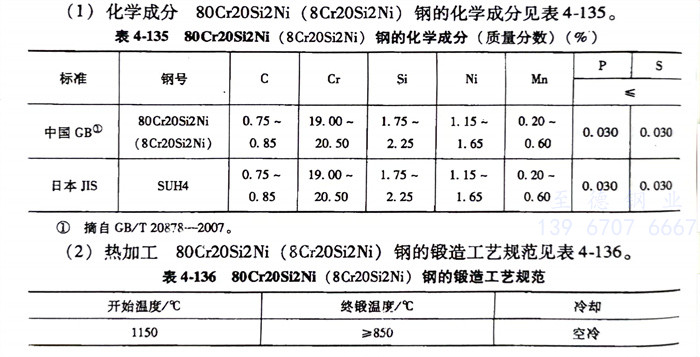

   80Cr20Si2Ni（8Cr20Si2Ni）SUH4不銹鋼(gang)的化學成分(fen)見表4-135。

二、熱加工

   80Cr20Si2Ni（8Cr20Si2Ni）SUH4不銹鋼的鍛(duan)造工藝規范(fan)見表4-136。

三、預備熱處理

   退(tui)火溫度為800～900℃，緩冷或爐冷至720℃后(hou)空冷≤321HBW。

四、淬(cui)火及回火

   淬火(huo)溫度(du)為(wei)1030～1080℃，油(you)冷(leng)；回火(huo)溫度(du)為(wei)700～800空冷(leng)，硬度(du)≥262HBW。

五、力學性能

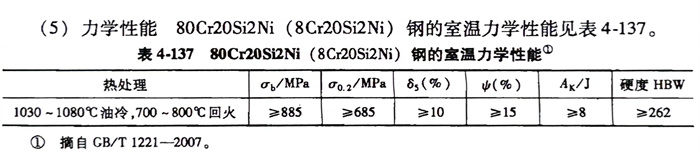

   80Cr20Si2Ni（8Cr20Si2Ni）SUH4不銹(xiu)鋼(gang)的室溫力學(xue)性能(neng)見表4-137。
