18Cr11NiMoNbVN（2Cr11NiMoNbVN）不(bu)銹鋼是含有鈮、釩、氮等多種元素的馬氏體耐熱鋼，該鋼具有良好的強韌性和抗氧化性、抗蠕變性能和松弛性能，并有一定的耐蝕性。主要用于制造汽輪機高溫緊固件和動葉片。

_{一、化學成分}

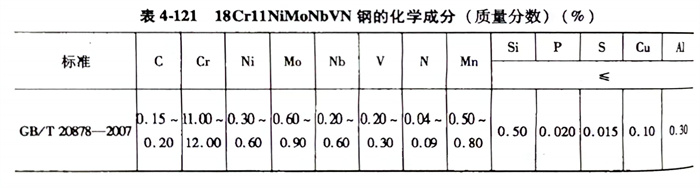

   18Cr11NiMoNbVN（2Cr11NiMoNbVN）不銹鋼的化學(xue)成分(fen)見表4-121。

二、熱加工

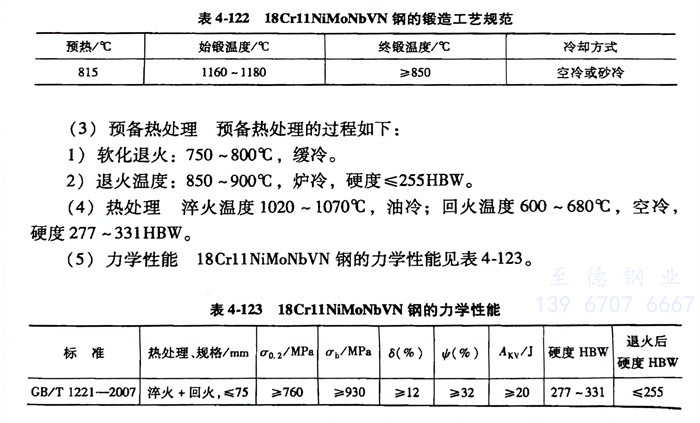

   18Cr11NiMoNbVN（2Cr11NiMoNbVN）不銹鋼的鍛(duan)造工藝規(gui)范見(jian)表4-122。

三、預備熱處理

  預備熱處理(li)的過(guo)程(cheng)如(ru)下：

    1. 軟化退(tui)火：750～800℃，緩冷。

    2. 退(tui)火溫度：850～900℃，爐冷，硬度≤255HBW。

四、熱處理(li)

   淬火(huo)溫度1020～1070℃，油冷；回火(huo)溫度600～680℃，空冷，硬度277～331HBW。

五(wu)、力學性能

   18Cr11NiMoNbVN（2Cr11NiMoNbVN）不銹(xiu)鋼的力學性能見(jian)表4-123。
