15Cr12WMoV（1Cr12WMoV）不銹鋼是含鉻、鉬、鎢、釩的馬氏體不(bu)銹耐熱鋼，具有較高的熱強性，良好的減振性及組織穩定性，并具有較高的持久強度和持久塑性，工藝性能良好。用于制造透平機葉片、緊固件、轉子及輪盤和580℃以下汽輪機葉片、燃汽輪機葉片等。

一、化學成分

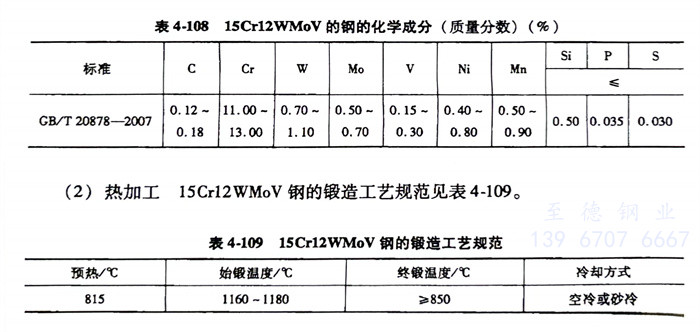

   15Cr12WMoV（1Cr12WMoV）不銹鋼的化(hua)學成分見(jian)表(biao)4-108。

二、熱加工

   15Cr12WMoV（1Cr12WMoV）不銹(xiu)鋼的鍛造工藝規范見表(biao)4-109。

三、預備熱(re)處理

  預備熱處理的過程(cheng)如下(xia)：

    1. 軟(ruan)化退火：750～800℃，緩冷(leng)。

    2. 完全退火：850～900℃，緩冷。

四、淬火及(ji)回火

   淬火(huo)溫度(du)為(wei)(wei)1000～1050℃，油(you)冷；回(hui)火(huo)溫度(du)為(wei)(wei)680～700℃，空冷或(huo)油(you)冷。

五、力學性能

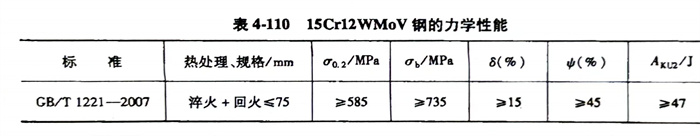

   15Cr12WMoV（1Cr12WMoV）不銹鋼的力(li)學性能見表4-110。
