18Cr12MoVNbN（2Cr12MoVNbN）不(bu)銹鋼是馬氏體不銹耐熱鋼，是在21Cr12MoV（2Cr12MoV）鋼的基礎適當增加Nb和N而形成的鋼，由于Nb和N的加入，鋼的強度和耐蝕性有所提高，而且鈮可提高鋼的高溫蠕變斷裂強度。該鋼可用來制造高溫結構零件，如汽輪機葉片、盤、葉輪軸、螺栓等。

一、化學成分(fen)

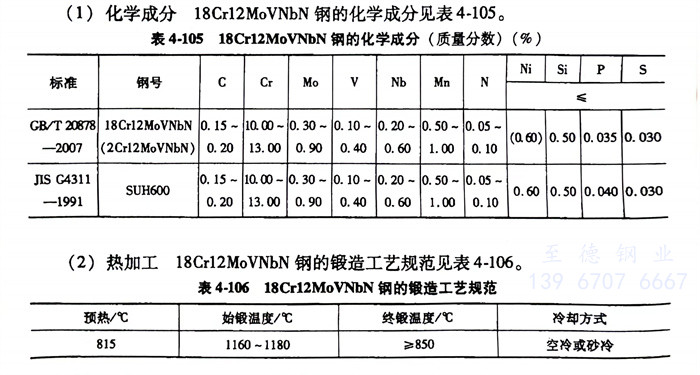

   18Cr12MoVNbN（2Cr12MoVNbN）SUH600不銹鋼(gang)的化學成分見表4-105。

二、熱加工

   18Cr12MoVNbN（2Cr12MoVNbN）SUH600不銹鋼的鍛造工藝規范見表4-106。

三、預(yu)備熱(re)處(chu)理

  預備熱處(chu)理的過(guo)程如下(xia)：

    1. 軟化退火：750～800℃，爐冷。

    2. 完全(quan)退火：850～900℃，爐冷，硬度≤269HBW。

四、淬火(huo)及回(hui)火(huo)

   淬火溫度(du)1100～1170℃，油冷(leng)或空冷(leng)；回火溫度(du)600℃以上，空冷(leng)，硬(ying)度(du)≤321HBW。

五、力學性能

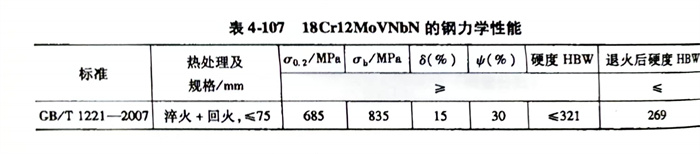

   18Cr12MoVNbN（2Cr12MoVNbN）SUH600不銹(xiu)鋼的(de)力(li)學(xue)性(xing)能見(jian)表4-107。
