《工業金屬管道設計規范》GB 50316 對焊后熱處理的規定：碳鋼管道壁厚大于或等于19mm時應進行焊后熱處理；管道焊后需要熱處理的厚度及要求除按GB 50316 的規定外還應符合GB 50235《現場設備、工業管道焊接工程施工規范》、GB 50184《工業金屬管道工程施工質量驗收規范》的規定；當15CrMo材料含碳量高于0.15％時任何壁厚均宜進行焊后熱處理；當管子或管件采用焊接連接時推薦的預熱和熱處理要求所采用的壁厚應是連接接頭處的較厚壁厚，其他例外情況見 GB 50316所述。

  SY／T 0011《天然氣(qi)凈化處理(li)廠設(she)計規(gui)范(fan)》的(de)6.3.10條規(gui)定“在酸性環(huan)境(jing)中使用的(de)碳鋼管道(dao)及設(she)備(bei)應進行(xing)焊后熱處理(li)”。

  SY 4209《石油天然(ran)氣建設工程(cheng)施(shi)工質量驗收規(gui)范 天然(ran)氣凈化處(chu)理(li)廠(chang)工程(cheng)》中(zhong)說明含量大(da)于(yu)5％的焊縫熱處(chu)理(li)后(hou)要進(jin)行硬(ying)度(du)檢(jian)查(cha)。

  GB 50236《現場設備、工(gong)業管道焊接(jie)工(gong)程施工(gong)規范》中僅對壁(bi)厚大于30mm的有溫度要求(qiu)，而(er)薄壁(bi)管未有要求(qiu)及做法。

  SH 3059 規定以下情況(kuang)需要焊后熱處理。

  ①. 在濕(shi)H2S應力腐蝕(shi)環(huan)境中(zhong)，壓力管道需經焊后熱處理，熱處理后焊縫(feng)（含熱影響區）的硬度不大于200HB。

  ②. 在液氨應力腐蝕環境中，使用低碳鋼(gang)和低合金高強(qiang)(qiang)度(du)鋼(gang)（包括焊(han)接接頭）。對于Q235-A、Q235-B、Q235-C、20、16Mn鋼(gang)，應焊(han)后進行(xing)消除應力熱處理(li)。對于15MnV、18MnMoNb低合金高強(qiang)(qiang)度(du)鋼(gang)，焊(han)后必須進行(xing)消除應力熱處理(li)。

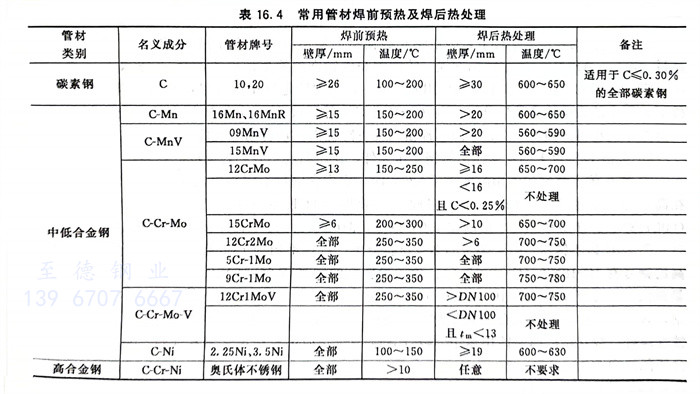

常用管材焊前(qian)預熱(re)及焊后熱(re)處理（表16.4）
