13Cr13Mo(1Cr13Mo)是馬氏(shi)體不銹鋼,是在12Cr13(1Cr13)不(bu)銹鋼中加入質量分數為0.30%~0.60%的鉬發展起來的,提高了鋼的耐蝕性和強度,經淬火、回火處理后具有較高的強度、韌性,以及良好的耐蝕性和冷變形性。在小于30℃的弱腐蝕介質中(鹽水溶液、稀硝酸等)具有良好的耐蝕性;在淡水、蒸汽、濕大氣條件下也有足夠的耐蝕性,切削加工性好。該鋼屬于高強度鋼,既耐蝕又耐熱。用于制造要求韌性較高,承受沖擊負荷的零件,如汽輪機葉片、水壓機零件和耐高溫用的機械零部件。
一、化學成分

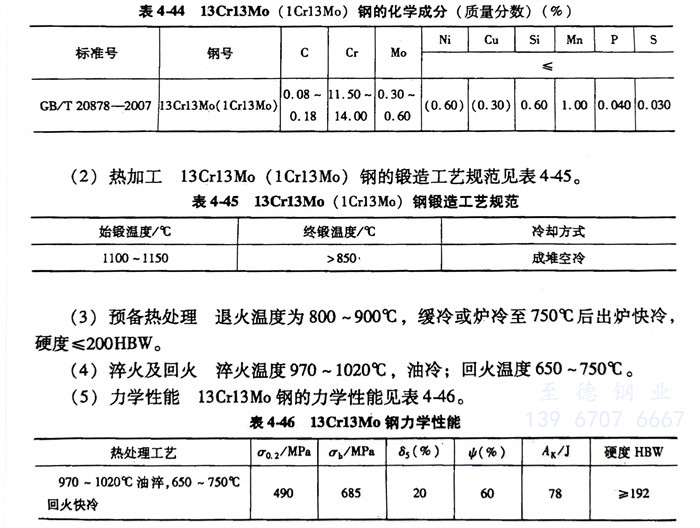

13Cr13Mo(1Cr13Mo)不(bu)銹鋼的化學成(cheng)分見(jian)表4-44。
二、熱加工
13Cr13Mo(1Cr13Mo)不銹(xiu)鋼的鍛造工藝規范見(jian)表(biao)4-45。
三、預備熱處理(li)
13Cr13Mo(1Cr13Mo)不銹鋼退火溫度(du)為800~900℃,緩(huan)冷(leng)或爐冷(leng)至(zhi)750℃后(hou)出爐快冷(leng),硬度(du)≤200HBW。
四(si)、淬火及回火
13Cr13Mo(1Cr13Mo)不銹鋼淬(cui)火(huo)溫度970~1020℃,油冷;回火(huo)溫度650~750℃。
五、力(li)學(xue)性能
13Cr13Mo 不銹鋼(gang)的力學性能見表4-46。
