108Cr14Mo4V 不銹鋼是一種高碳高鉻馬氏體(ti)不銹鋼，經淬火、回火后具有高硬度、高耐磨性和良好的耐蝕性，高溫硬度也較高。該鋼適宜制造在腐蝕環境和強氧化氣氛中工作的軸承、醫用手術刀具和塑料模具等。

一、化學成分(fen)

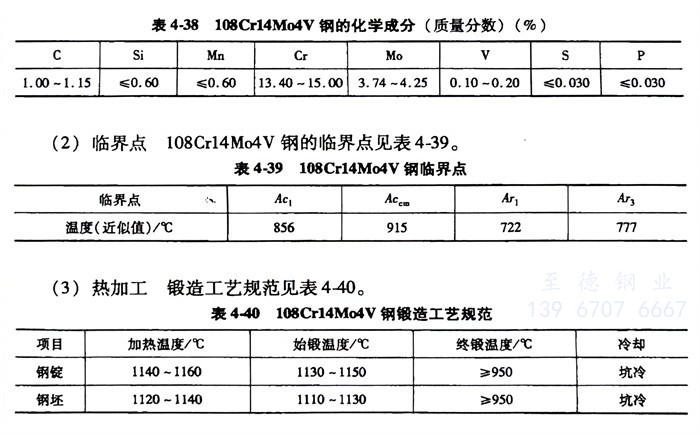

   108Cr14Mo4V 不銹鋼的化學成分見表4-38。

二、臨界點

   108Cr14Mo4V 不銹鋼的臨界點見表4-39。

三、熱加工(gong)

   108Cr14Mo4V 不銹鋼鍛造工藝規范見表4-40。

四、預備熱處(chu)理

   退火(huo)：加(jia)熱溫(wen)度(du)為880～1000℃，保溫(wen)4～6h；爐冷(leng)至600℃保溫(wen)2～5h，出爐空冷(leng)，硬度(du)為197～241HBW。

五、淬火及(ji)回火

   108Cr14Mo4V 不銹鋼淬火溫度為1100～1120℃，油冷，硬度≥58HRC。回火溫度為500～525℃，保溫2h，回火4次，硬度為61～63HRC。

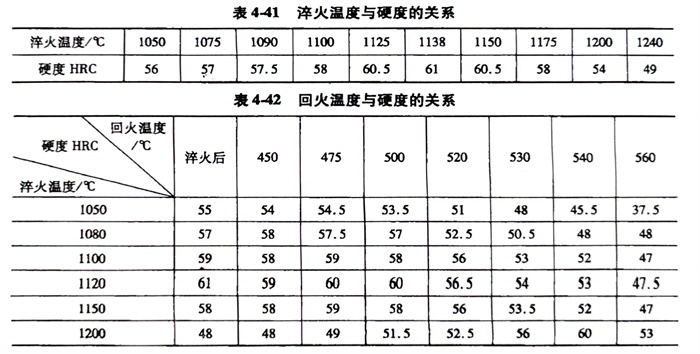

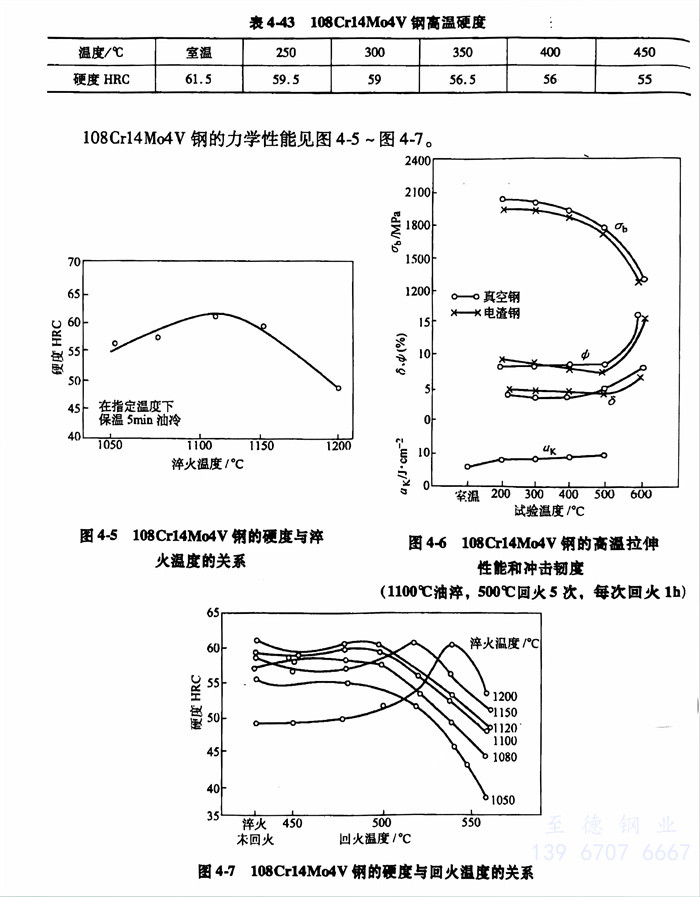

   淬火溫(wen)度(du)、回火溫(wen)度(du)與(yu)硬(ying)(ying)度(du)的關系分別見表(biao)4-41、表(biao)4-42。108Cr14Mo4V 不銹(xiu)鋼高溫(wen)硬(ying)(ying)度(du)見表(biao)4-43。
