Y30Cr13（Y3Cr13）鋼是馬氏體易切削不銹鋼，硫含量較高，改善了30Cr13（3Cr13）不銹鋼的切削性能，并具有30Cr13（3Cr13）不銹鋼耐大氣腐蝕，耐弱酸腐蝕的能力，但焊接性差，用于制造自動車床加工的零件和標準件。
一、化學成分
Y30Cr13（Y3Cr13）不銹(xiu)鋼的(de)化學成(cheng)分見表4-27。
二(er)、預備熱(re)處理
退火(huo)溫(wen)度(du)(du)800～900℃，緩冷或(huo)750℃出爐快冷，硬度(du)(du)≤207HBW。
三(san)、淬火(huo)及回火(huo)
淬火(huo)溫度(du)920～980℃，油冷；回(hui)火(huo)溫度(du)600～750℃，快冷，硬度(du)217HBW。
四、力學性能(neng)

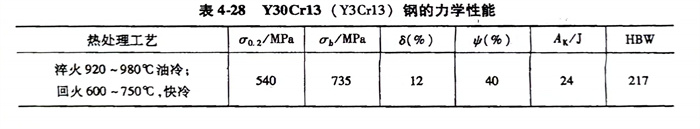

Y30Cr13（Y3Cr13）不銹鋼(gang)的力學性能見表4-28。
