12Cr13（1Cr13）410是馬氏體型不銹鋼，經淬火、回火處理以后具有較高的強度、韌性、良好的耐蝕性和冷變形性。在小于30℃的弱腐蝕介質中（鹽水溶液、稀硝酸等）有良好的耐蝕性；在淡水、蒸汽、濕大氣條件下也有足夠的抗銹性，切削加工性好，焊接性差。主要用于韌性要求較高且具有耐蝕性的受沖擊載荷的部件，如刃具、葉片、緊固件、水壓機閥、熱裂解抗硫腐蝕設備等；若作為耐熱鋼，可制作800℃以下耐氧化用部件。

一、化學成分

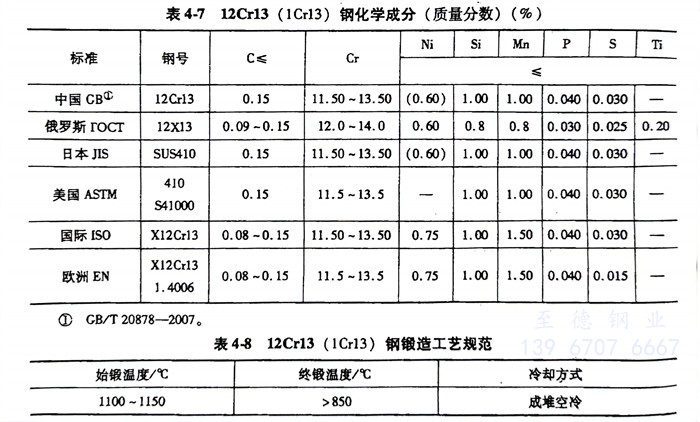

   12Cr13（1Cr13）410不銹鋼的化(hua)學成(cheng)分(fen)見表4-7。

二(er)、12Cr13 不銹鋼臨界溫度

   A_c1≈730℃、A_c3≈850℃、A_r3≈820℃、A_r1≈700℃、M_s≈340℃

三、熱加工

  12Cr13（1Cr13）410不(bu)銹(xiu)鋼的鍛造(zao)工(gong)藝(yi)規范(fan)見表(biao)4-8。

  熱(re)(re)加(jia)工時最好先(xian)緩(huan)慢加(jia)熱(re)(re)到800℃，再快速加(jia)熱(re)(re)到始鍛溫度。

四、熱處(chu)理

 熱(re)處(chu)理過程如(ru)下：

  1. 預備熱(re)處理

     不完全退火：①. 加(jia)熱(re)溫(wen)度(du)730～780℃，空(kong)冷，硬度(du)≤229HBW。②. 加(jia)熱(re)溫(wen)度(du)850～900℃，空(kong)冷，硬度(du)≤170HBW。

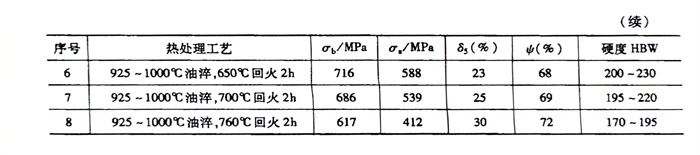

  2. 淬火及(ji)回(hui)火見表(biao)4-9

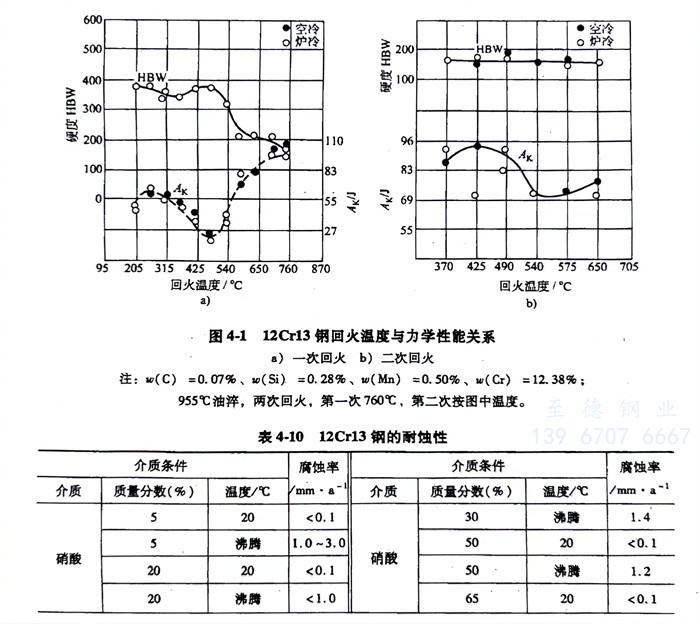

     淬火(huo)溫(wen)(wen)度950～1050℃，回火(huo)溫(wen)(wen)度700～750℃。12Cr13鋼(gang)淬火(huo)后回火(huo)溫(wen)(wen)度與力學性能關系見圖4-1。

五、焊接

  可采用各(ge)種焊(han)接工(gong)藝(yi)，焊(han)條宜采用1Cr18Ni9Ti和1Cr18Ni11Nb，焊(han)后如果焊(han)縫需要加工(gong)，應進行退火處(chu)理(li)。

六、耐蝕性

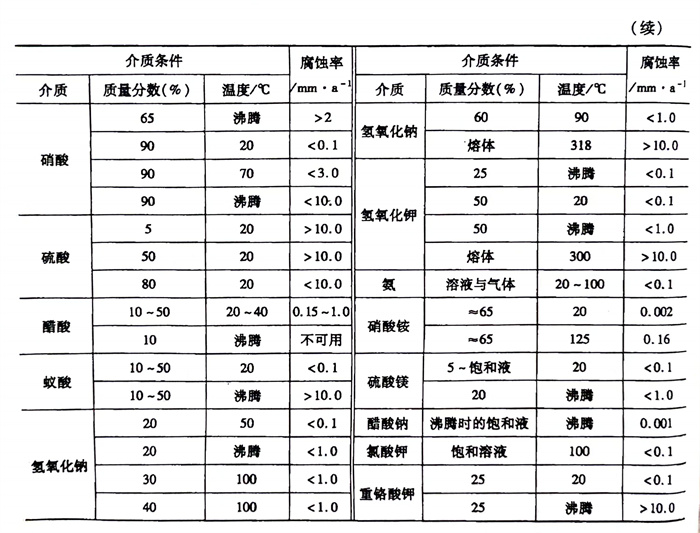

  12Cr13 鋼具有(you)不銹性，在(zai)室溫的稀硝酸(suan)及弱有(you)機酸(suan)中(zhong)也有(you)一(yi)定耐蝕性（見表4-10）。
