04Cr13Ni5Mo是含鉬馬氏(shi)體不銹鋼，由于碳含量較低，且含有5％的鎳（質量分數），其耐蝕性較好。在Cr13型不銹鋼中，其耐蝕性最好，加工成形性優良，焊接性良好，適用于大斷面尺寸要求焊接性良好的情況，如大型水電站水輪機的轉輪和轉輪下環等。
一、化(hua)學(xue)成(cheng)分

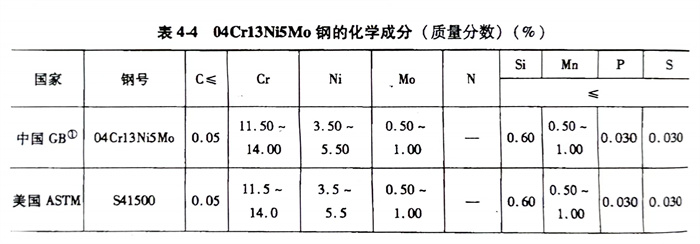

化學成(cheng)分見表(biao)4-4。
二、熱加工

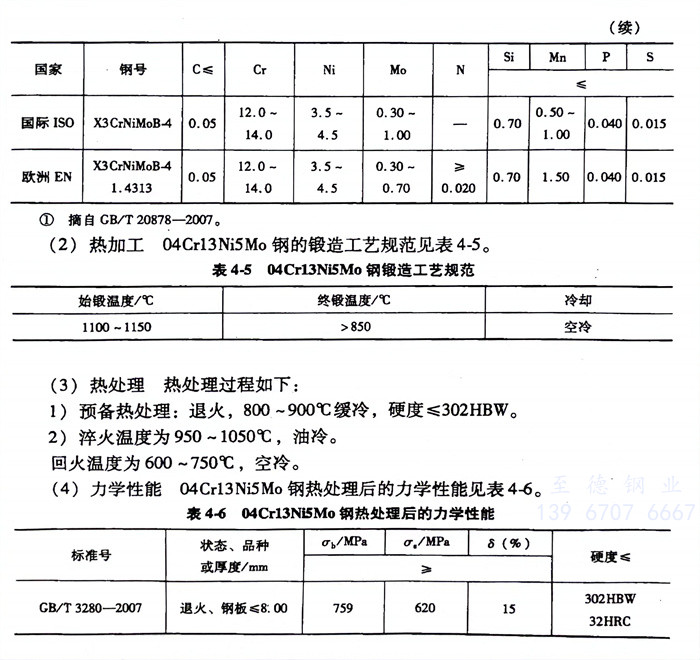

04Cr13Ni5Mo鋼的鍛造工(gong)藝規范(fan)見(jian)表4-5。
三、熱(re)處理
熱處理過程如下：
1. 預備熱處理：退火，800～900℃緩冷，硬度(du)≤302HBW。
2. 淬火溫度為(wei)950～1050℃，油冷。
回火溫(wen)度為600～750℃，空冷。
四、力學性能(neng)
04Cr13Ni5Mo鋼熱處(chu)理(li)后的力學性能見表4-6。
