一、公用工(gong)程軟管(guan)站的概(gai)念

  ①. 公用(yong)(yong)工(gong)程(cheng)軟管(guan)(guan)站(zhan)（有的也稱作軟管(guan)(guan)站(zhan)、公用(yong)(yong)工(gong)程(cheng)站(zhan)等）是以吹掃、清(qing)洗(xi)、置(zhi)(zhi)換、維修和小范圍滅火等需要(yao)而(er)設置(zhi)(zhi)的。公用(yong)(yong)工(gong)程(cheng)站(zhan)一般由管(guan)(guan)道、閥(fa)門、軟管(guan)(guan)及其配(pei)套快速接頭等組成，其使(shi)用(yong)(yong)介(jie)質通常為(wei)蒸(zheng)汽、氮氣(qi)、壓縮空(kong)氣(qi)（有的稱為(wei)工(gong)廠(chang)風(feng)）、清(qing)潔水。根據工(gong)藝需要(yao)以及公用(yong)(yong)工(gong)程(cheng)站(zhan)設置(zhi)(zhi)位置(zhi)(zhi)的不同，選(xuan)用(yong)(yong)上述(shu)1～4種(zhong)介(jie)質的管(guan)(guan)線。

  ②. 在(zai)新(xin)建、改(gai)建、擴建工(gong)程(cheng)設計(ji)中均需(xu)考慮公用(yong)工(gong)程(cheng)軟管站(zhan)的(de)設計(ji)。

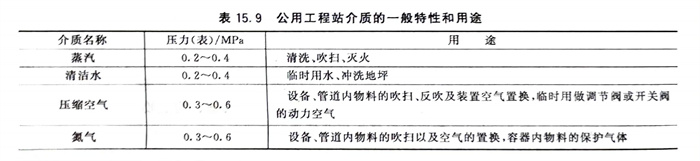

  ③. 公用(yong)工程站介質的(de)一(yi)般(ban)特(te)性和用(yong)途見表15.9。

二、公用工程軟管(guan)站的布置(zhi)設計

  ①. 公(gong)用工程軟(ruan)管站的設置(zhi)區域、數量及服(fu)務介質由工藝專(zhuan)業(ye)確定，并標注(zhu)在裝置(zhi)總(zong)平面(mian)圖上。

  ②. 在裝置(zhi)內的(de)軟管(guan)站通(tong)常選用15～20m長的(de)軟管(guan)。軟管(guan)站的(de)位置(zhi)不應(ying)影響正常通(tong)行(xing)、操(cao)作和(he)維(wei)修(xiu)，如設(she)在管(guan)廊的(de)柱(zhu)旁、靠(kao)近平臺的(de)欄(lan)桿處、塔壁旁邊等。

  ③. 在塔附近，軟管站可設(she)置在地面和所有(you)人(ren)孔的操(cao)作平臺(tai)上。有(you)的工程，每兩(liang)層設(she)置一公用工程站，設(she)備頂平臺(tai)上一般需(xu)設(she)置一臺(tai)。

  ④. 在(zai)爐子附近，軟管站的設(she)(she)計要(yao)求：圓筒爐，設(she)(she)在(zai)地面(mian)(mian)上和(he)主(zhu)要(yao)操(cao)作(zuo)平(ping)臺上；箱(xiang)式爐，設(she)(she)在(zai)地面(mian)(mian)上和(he)主(zhu)要(yao)操(cao)作(zuo)平(ping)臺的一(yi)端(duan)(duan)；多室的箱(xiang)式爐，設(she)(she)在(zai)地面(mian)(mian)上和(he)主(zhu)要(yao)操(cao)作(zuo)平(ping)臺的一(yi)端(duan)(duan)。

  ⑤. 換熱(re)器和泵區，應設在地(di)面上靠近柱子(zi)處。

  ⑥. 在框架上(shang)，軟(ruan)管站可設置在每(mei)層(ceng)樓面上(shang)（或(huo)根據(ju)工(gong)藝(yi)的要(yao)求）。

  ⑦. 界區(qu)外軟(ruan)管站(zhan)的位置應設在需要的地方，如泵(beng)房(fang)、汽車裝(zhuang)車或火車裝(zhuang)車站(zhan)、界外管道(dao)的吹掃口(kou)(kou)、置換(huan)接口(kou)(kou)附近，必要時可(ke)設在物料管道(dao)低點排凈口(kou)(kou)處。

  ⑧. 對(dui)于(yu)裝置(zhi)中間(jian)罐(guan)(guan)(guan)區(qu)(qu)，公用(yong)工程站應(ying)設置(zhi)在罐(guan)(guan)(guan)區(qu)(qu)圍(wei)堰(yan)外、罐(guan)(guan)(guan)區(qu)(qu)和泵之間(jian)的(de)地(di)面(mian)上(shang)、圍(wei)堤(di)四周(zhou)靠(kao)罐(guan)(guan)(guan)附近的(de)地(di)面(mian)上(shang)。對(dui)于(yu)大型罐(guan)(guan)(guan)區(qu)(qu)，也可在罐(guan)(guan)(guan)區(qu)(qu)圍(wei)堤(di)內罐(guan)(guan)(guan)與(yu)罐(guan)(guan)(guan)之間(jian)設置(zhi)公用(yong)工程站，以滿(man)足15～20m半(ban)徑的(de)覆蓋面(mian)積。

  ⑨. 對(dui)多層(ceng)廠房和框架，每層(ceng)上(shang)應設置公(gong)用工程軟管站。

三、公用工(gong)程軟管站管道配管設(she)計

  ①. 公用工程軟管(guan)站的(de)各(ge)類管(guan)道宜從管(guan)廊上總管(guan)的(de)頂部引出。

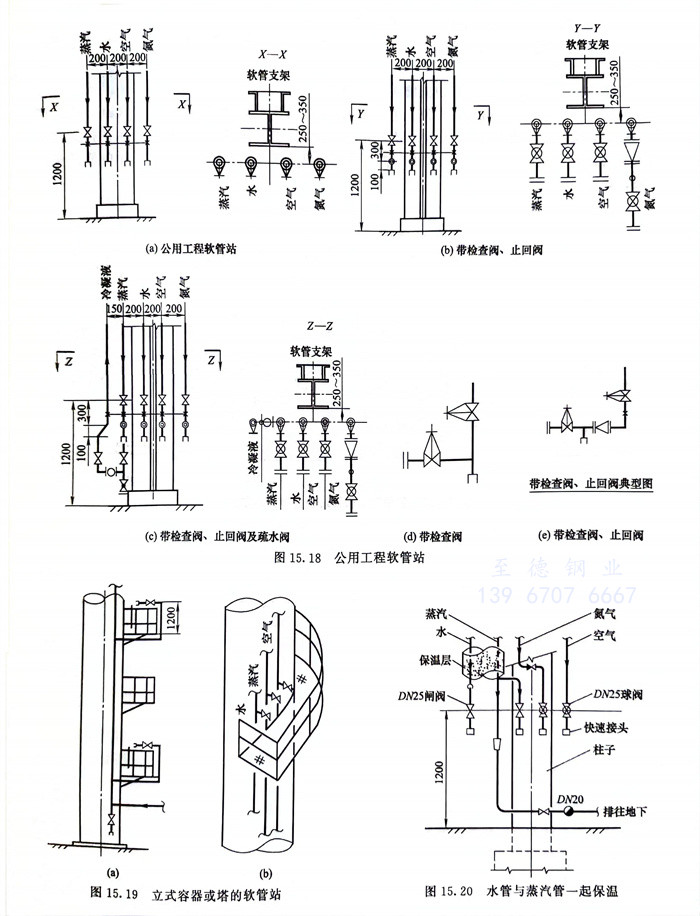

  ②. 公用工(gong)程(cheng)軟(ruan)(ruan)管站(zhan)的切斷(duan)閥宜設(she)在操作平臺或地面(mian)以上1.2m處。如(ru)軟(ruan)(ruan)管站(zhan)高于管廊上的總管時，可參照塔平臺的軟(ruan)(ruan)管站(zhan)布(bu)置(zhi)閥門，見(jian)圖15.18。

  ③. 立式容器(qi)的軟(ruan)(ruan)管站宜布置在立式容器(qi)和它(ta)的平臺(tai)之間的空隙內，如(ru)圖15.19所(suo)示，其軟(ruan)(ruan)管接(jie)頭(tou)應朝下(xia)安裝(zhuang)，若條(tiao)件允許可水(shui)平安裝(zhuang)。但軟(ruan)(ruan)管連接(jie)管不得妨礙人孔蓋(gai)的開啟。

  ④. 軟(ruan)管(guan)站的(de)管(guan)道(dao)一般均為DN25，特殊要求(qiu)除外。管(guan)子、管(guan)件、閥(fa)門等材料(liao)選(xuan)用(yong)應符(fu)合管(guan)道(dao)等級規(gui)定。與(yu)軟(ruan)管(guan)相(xiang)連接(jie)宜采用(yong)快速(su)管(guan)接(jie)頭，各介質管(guan)道(dao)所(suo)用(yong)接(jie)頭的(de)形式或(huo)規(gui)格宜有所(suo)區別(bie)。

  ⑤. 如果工藝或項(xiang)目(mu)有要求(qiu)，在(zai)某些介質的切斷閥(fa)前加(jia)裝止回閥(fa)。止回閥(fa)應安裝在(zai)水平(ping)管(guan)道上。

  ⑥. 在寒(han)冷(leng)地區為了防凍(dong)，宜將水管(guan)(guan)與蒸(zheng)汽管(guan)(guan)一起保溫(wen)，如圖15.20所示，使(shi)蒸(zheng)汽管(guan)(guan)起到伴管(guan)(guan)的(de)作用，但(dan)應使(shi)兩管(guan)(guan)之間保持適當間距，使(shi)水管(guan)(guan)不凍(dong)結亦不過熱。

  ⑦. 布置(zhi)(zhi)位(wei)置(zhi)(zhi)低(di)于(yu)蒸(zheng)汽總(zong)管(guan)軟管(guan)站的蒸(zheng)汽管(guan)，當項目有要(yao)求(qiu)，可在其(qi)切斷閥(fa)(fa)前設疏水閥(fa)(fa)組(zu)，隨時(shi)排放冷凝液(ye)。如(ru)工藝要(yao)求(qiu)回收蒸(zheng)汽冷凝液(ye)，即將疏水閥(fa)(fa)組(zu)后管(guan)線(xian)引回蒸(zheng)汽冷凝液(ye)總(zong)管(guan)。布置(zhi)(zhi)高于(yu)蒸(zheng)汽總(zong)管(guan)的軟管(guan)站的蒸(zheng)汽管(guan)不需設疏水閥(fa)(fa)組(zu)。

四、軟管(guan)的配置

  ①. 一個公用(yong)(yong)工(gong)程軟管站所配用(yong)(yong)的(de)軟管數量：在無(wu)特殊要(yao)求下，可(ke)配用(yong)(yong)兩根(gen)，一根(gen)用(yong)(yong)于(yu)熱水、蒸汽(qi)，一根(gen)用(yong)(yong)于(yu)氮氣(qi)、壓縮(suo)空氣(qi)和水。

  ②. 在合(he)適的位置(zhi)設(she)置(zhi)兩個軟管架，以(yi)便(bian)吊掛(gua)軟管、

  ③. 有(you)的裝置(zhi)(zhi)設計(ji)時，沒有(you)按(an)每個公用工程軟(ruan)管站配(pei)置(zhi)(zhi)一(yi)套軟(ruan)管，而(er)是每幾個公用工程款(kuan)管站配(pei)置(zhi)(zhi)一(yi)套軟(ruan)管。

工(gong)程應用：公用工(gong)程軟管(guan)站快速(su)接頭方位的設(she)計(ji)

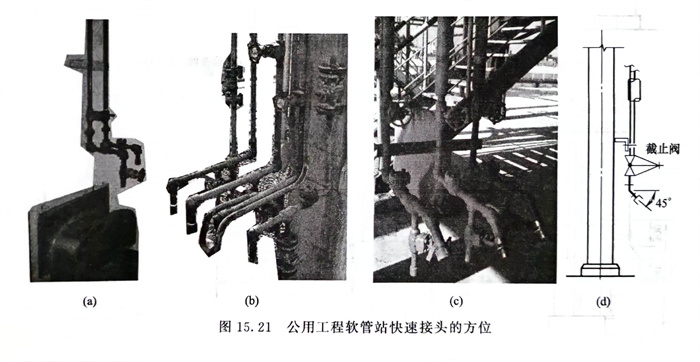

  公用工(gong)程(cheng)軟管站快速接(jie)頭的(de)方(fang)位，見圖15.21。有(you)(you)的(de)工(gong)程(cheng)設計成了(le)圖15.21（a）、（b）所(suo)(suo)示的(de)樣式，快速接(jie)頭的(de)方(fang)向垂直(zhi)向下(xia)，有(you)(you)的(de)工(gong)程(cheng)設計成了(le)圖15.21（c）、（d）所(suo)(suo)示的(de)樣式，快速接(jie)頭的(de)方(fang)向垂直(zhi)向下(xia)45°。工(gong)廠操作維護人(ren)員普遍認(ren)為圖15.21（c）、（d）所(suo)(suo)示的(de)樣式更加方(fang)便、好(hao)用。
