浙江至德鋼業(ye)有限公(gong)司埋弧焊(han)焊(han)接30㎡奧氏體不銹(xiu)鋼發酵罐工程(cheng)實例

一、技術(shu)條件

   材(cai)料為(wei)(wei)(wei)0Cr18Ni9Ti，厚度(du)為(wei)(wei)(wei)10mm；筒體(ti)直徑為(wei)(wei)(wei)2400mm，長度(du)為(wei)(wei)(wei)9896mm；工(gong)作(zuo)壓力(li)為(wei)(wei)(wei)0.25MPa，工(gong)作(zuo)介(jie)質為(wei)(wei)(wei)發酵液蒸氣；工(gong)作(zuo)溫度(du)為(wei)(wei)(wei)145℃。

二、焊接規(gui)范

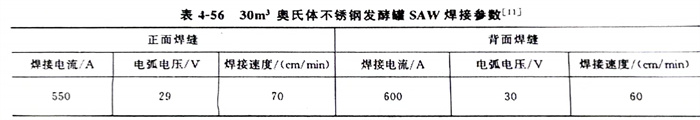

   采用(yong)I形坡口(kou)，坡口(kou)間隙(xi)為(wei)4mm，坡口(kou)及(ji)(ji)(ji)兩側50mm范圍內及(ji)(ji)(ji)焊(han)(han)絲(si)應清理干凈，不得有油(you)污及(ji)(ji)(ji)雜質；焊(han)(han)絲(si)為(wei)H0Cr21Ni10，焊(han)(han)絲(si)直徑(jing)為(wei)Φ4.0mm；焊(han)(han)劑(ji)為(wei)HJ260，焊(han)(han)劑(ji)烘焙溫(wen)(wen)度(du)為(wei)250℃，保溫(wen)(wen)2h；電(dian)源與(yu)極性為(wei)直流反接；焊(han)(han)接參數見表(biao)4-56。

   為防止475℃脆(cui)化及(ji)。脆(cui)性相析(xi)出，焊接(jie)過程(cheng)中，采用反面吹風(feng)及(ji)正面水冷的措施(shi)，快速(su)冷卻焊縫。

   產(chan)(chan)品和(he)產(chan)(chan)品焊(han)接(jie)試(shi)(shi)板焊(han)后(hou)進(jin)(jin)(jin)行(xing)焊(han)縫外觀檢(jian)(jian)查，外觀合格后(hou)對產(chan)(chan)品A類、B類接(jie)頭(tou)20％的(de)X射線(xian)檢(jian)(jian)測，產(chan)(chan)品焊(han)接(jie)試(shi)(shi)板進(jin)(jin)(jin)行(xing)100％的(de)X射線(xian)檢(jian)(jian)測，且(qie)射線(xian)底片透照質量不低于AB級，接(jie)頭(tou)質量符(fu)合JB4730-1994《壓(ya)力容器無損檢(jian)(jian)測》I級要求。同時(shi)對現場施焊(han)工藝(yi)進(jin)(jin)(jin)行(xing)檢(jian)(jian)查；對產(chan)(chan)品焊(han)接(jie)試(shi)(shi)板進(jin)(jin)(jin)行(xing)力學性能試(shi)(shi)驗(yan)，合格后(hou)進(jin)(jin)(jin)行(xing)整體(ti)水壓(ya)試(shi)(shi)驗(yan)（水的(de)氯離(li)子含量不大(da)于25mg／L），試(shi)(shi)驗(yan)壓(ya)力為(wei)0.31MPa。

  注(zhu)：JB 4730-1994《壓(ya)(ya)力容器(qi)無損(sun)檢測》標準現已改為(wei)JB／T 4730-2005《承(cheng)壓(ya)(ya)種設備無損(sun)檢測》。
