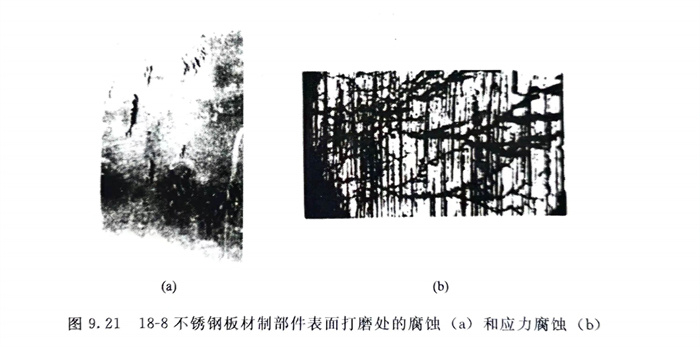

304不銹(xiu)鋼板材制成的構(gou)件在200℃蒸汽中使用(yong)，使用(yong)過程中發(fa)現打磨(mo)(mo)處均出現腐(fu)蝕(shi)［圖(tu)9.21（a）］，經進一(yi)步檢查，腐(fu)蝕(shi)處有大量應(ying)力(li)腐(fu)蝕(shi)裂紋［見圖(tu)9.21（b）］。實測表明打磨(mo)(mo)處的殘余應(ying)力(li)高(gao)達近300MPa。為(wei)了防止此種腐(fu)蝕(shi)，不銹(xiu)鋼表面(mian)嚴禁(jin)用(yong)砂輪等打磨(mo)(mo)。
