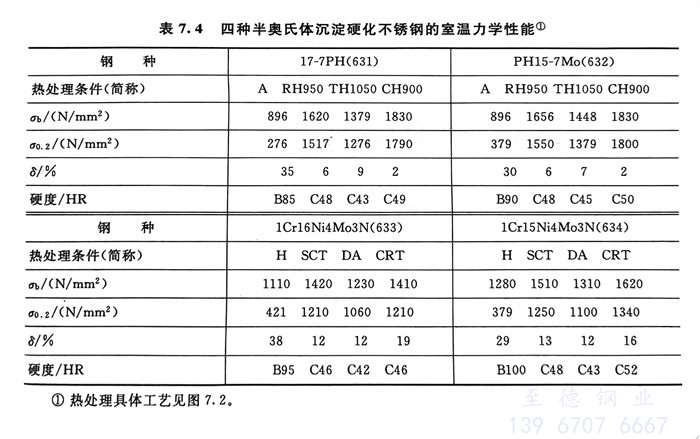

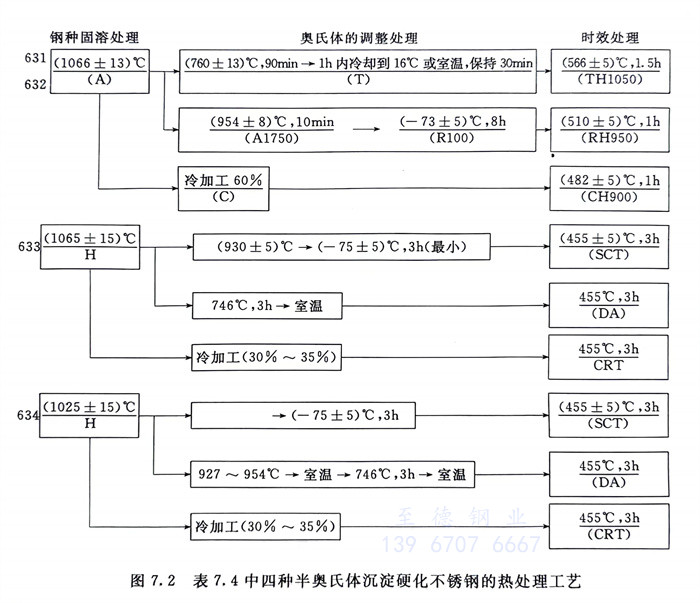

表7.4列入了四種半奧氏體沉淀(dian)硬化不銹鋼不同熱處理狀態的力學性能熱處理的具體工藝見圖7.2。
由于(yu)馬(ma)氏體和半奧氏體沉淀硬化不銹鋼具有高的(de)強(qiang)度(du)水平(ping)，因此(ci)常常對氫脆(cui)敏(min)感，為此(ci)人們多用過(guo)時效處理，降(jiang)低鋼的(de)強(qiang)度(du)以防止氫脆(cui)的(de)產生。
對于沉淀硬(ying)化(hua)不銹鋼(gang)焊(han)后熱影響區(qu)強(qiang)度下降而引(yin)起(qi)的軟(ruan)化(hua)問(wen)題，焊(han)接時需要予以注意。
