雙相不銹鋼管耐點蝕、耐縫隙腐蝕等局部腐蝕的性能良好，因此對于防止以點蝕、縫隙腐蝕為起源的腐蝕疲勞極為有益；雙相不銹鋼具有雙相結構，不僅具有較高的腐蝕疲勞強度，而且一旦出現腐蝕疲勞裂紋，其擴展速率也較單相鋼要慢。因此，人們也常常把選用雙相不銹鋼作為解決不銹鋼管腐蝕疲勞問題的重要手段。

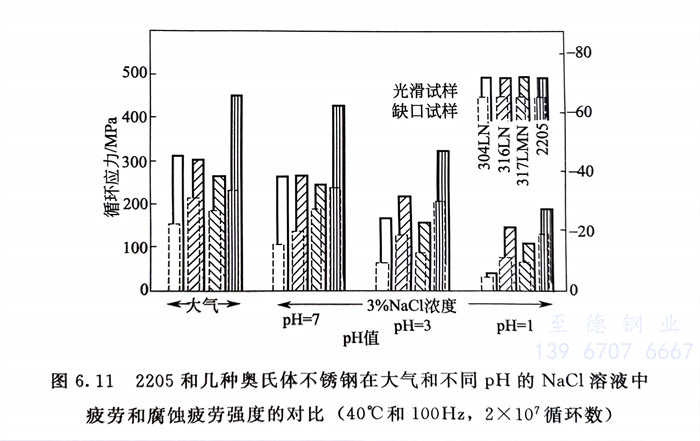

  圖(tu)6.11 系在大氣和3％NaCl介(jie)質(zhi)中進行試驗所取(qu)得的(de)結果。可以看出，2205雙相不銹鋼管的(de)疲勞強度高于304LN（00Cr18Ni10N）、316LN（00Cr17Ni4Mo2N）和317LMN （00Cr17Ni13Mo3N）等奧(ao)氏體不銹鋼。

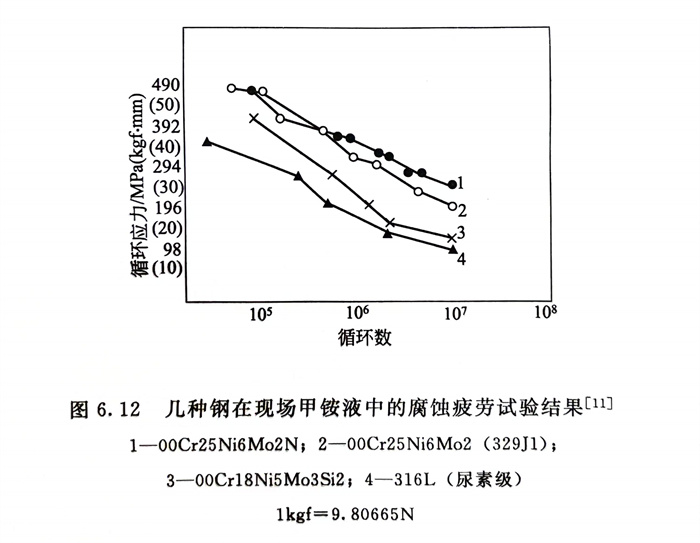

  國(guo)內尿素生產曾出現多起(qi)00Cr17Ni4Mo2不銹鋼管制甲(jia)銨泵(beng)缸體的(de)(de)腐蝕疲(pi)勞斷裂。為解決此問題，在生產現場進行了幾種(zhong)不銹鋼在甲(jia)銨液中的(de)(de)腐蝕疲(pi)勞試驗，結果見(jian)圖(tu)6.12。從(cong)圖(tu)6.12可知，所試驗的(de)(de)三(san)種(zhong)雙相不銹鋼的(de)(de)耐甲(jia)銨液腐蝕疲(pi)勞性能(neng)均(jun)優于00Cr17Ni4Mo2。根據這一(yi)結果，國(guo)內一(yi)直(zhi)在選用雙相不銹鋼制甲(jia)銨泵(beng)缸體，使用效果良好。

  20世紀70年代國(guo)(guo)內(nei)有一重要工程，按國(guo)(guo)外設計大量(liang)選用(yong)4Cr14Ni14W2Mo不銹耐熱鋼做立管螺栓。使用(yong)過程中，5000個立管螺栓不斷出現(xian)大量(liang)斷裂(lie)(lie)，用(yong)戶認(ren)為系由(you)(you)于(yu)強度(du)不足所(suo)致(zhi)，部(bu)分(fen)改用(yong)一種(zhong)高(gao)強度(du)不銹鋼后(hou)，斷裂(lie)(lie)反而加速。經研究(jiu)，4Cr14Ni14W2Mo斷裂(lie)(lie)系由(you)(you)于(yu)氯化物應(ying)力腐蝕和以(yi)點(dian)蝕為起源的腐蝕疲勞所(suo)致(zhi)，全(quan)部(bu)改用(yong)國(guo)(guo)內(nei)研制的00Cr26Ni6Ti和00Cr26Ni7Mo2Ti雙(shuang)相(xiang)不銹鋼后(hou)，5000個立管螺栓使用(yong)10年以(yi)上，未再出現(xian)任何一個螺栓斷裂(lie)(lie)。
