雙(shuang)相(xiang)不銹鋼(gang)含有較(jiao)高的(de)鉻、鉬、鎳、氮等(deng)元素和雙(shuang)相(xiang)不銹鋼(gang)的(de)微細(xi)組(zu)織結(jie)構,使雙(shuang)相(xiang)不銹鋼(gang)具有優(you)良的(de)耐全面(mian)腐(fu)蝕(shi)(shi)和耐局部腐(fu)蝕(shi)(shi)性(xing)能,特別是(shi)表(biao)現在耐應力腐(fu)蝕(shi)(shi)、耐點蝕(shi)(shi)、耐縫隙腐(fu)蝕(shi)(shi)、耐腐(fu)蝕(shi)(shi)疲勞以及(ji)耐磨蝕(shi)(shi)等(deng)方面(mian)。

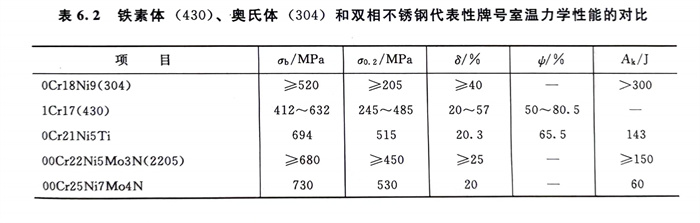

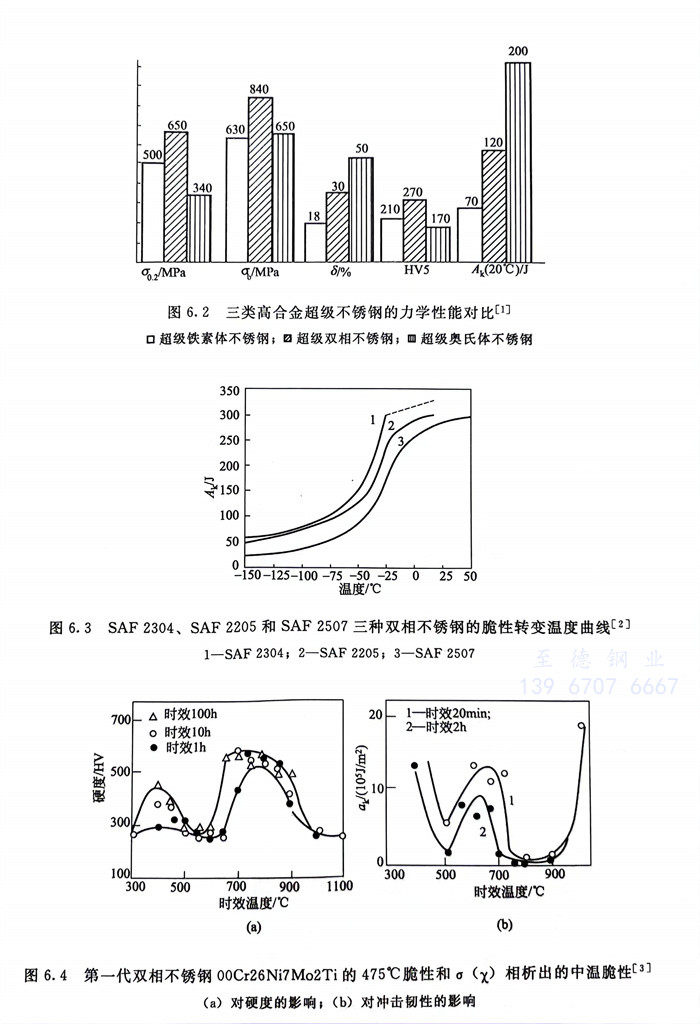

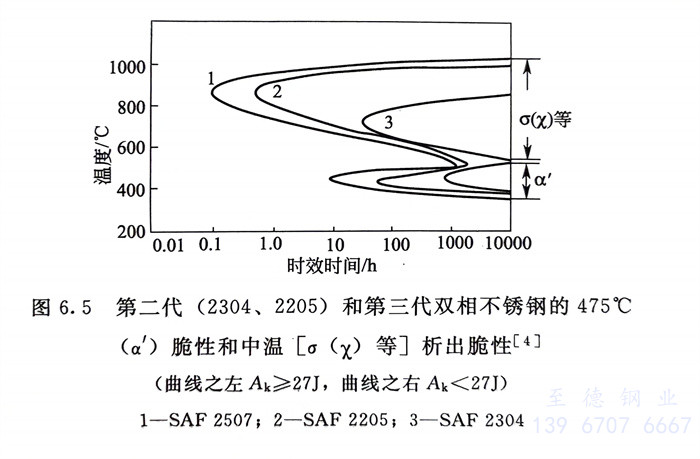

 高強度，存在脆性轉變溫度和三個脆性區。由于雙相不銹鋼具有微細的顯微組織以及鉬、氮等的強化作用，雙相不銹鋼的強度遠遠高于鐵素體不銹鋼和奧氏體不銹鋼，一些試驗結果見表6.2和圖6.2。但是，雙相不銹鋼中含高鉻、鉬的大量鐵素體相的存在，使得鐵素體不銹鋼中所具有的脆性轉變溫度和475℃脆性、中溫脆性以及高溫脆性三個脆性區的特征，在雙相不銹鋼中也顯現了出來（圖6.3～圖6.5系475℃和中溫脆性的情況）。但是由于雙相不銹鋼的晶粒細化且又存在大量奧氏體，所以雙相不銹鋼的脆性轉變溫度明顯低于普通鐵素體不銹鋼，一般均在-40℃或一50℃以下，而且室溫沖擊韌性也足夠高（表6.2），因此并不影響雙相不銹鋼的工程應用。至于475℃脆性和中溫脆性只要不高于260℃，長期使用就不會有任何危險。
