在1392～1536℃，碳在鐵中會形成δ-鐵素體（見表1.2），而不銹鋼的δ-鐵素體則系合金元素，如鉻、鎳、鉬等固溶于δ-鐵中所形成的固溶體。δ-鐵素體中富鉻、鉬等鐵素體形成元素，而鎳、氮等奧氏體形成元素則相對較低。鋼中有少量δ-鐵素體存在，對鋼的性能有著重要影響。下面以18-8和18-12-2型鉻鎳奧氏(shi)體不銹(xiu)鋼為例作一簡述。

  在鉻鎳奧(ao)氏體(ti)(ti)不銹(xiu)(xiu)鋼(gang)，特(te)別是常(chang)(chang)用的(de)1Cr18Ni10Ti（321），0Cr18Ni10（304），0Cr18Ni14Mo2等(deng)牌號中(zhong)，固溶(rong)態常(chang)(chang)常(chang)(chang)存在少量(liang)δ-鐵(tie)素體(ti)(ti)。少量(liang)δ-鐵(tie)素體(ti)(ti)，例(li)如，4％～10％，對焊(han)接(jie)(jie)材料而言(yan)，由于它能降低(di)鉻鎳奧(ao)氏體(ti)(ti)不銹(xiu)(xiu)鋼(gang)焊(han)接(jie)(jie)熱裂(lie)敏(min)感性，因而是有益(yi)的(de)。但少量(liang)δ-鐵(tie)素體(ti)(ti)又常(chang)(chang)常(chang)(chang)給鉻鎳奧(ao)氏體(ti)(ti)不銹(xiu)(xiu)鋼(gang)帶來一些危害。

①. 使鋼的熱塑性降(jiang)低

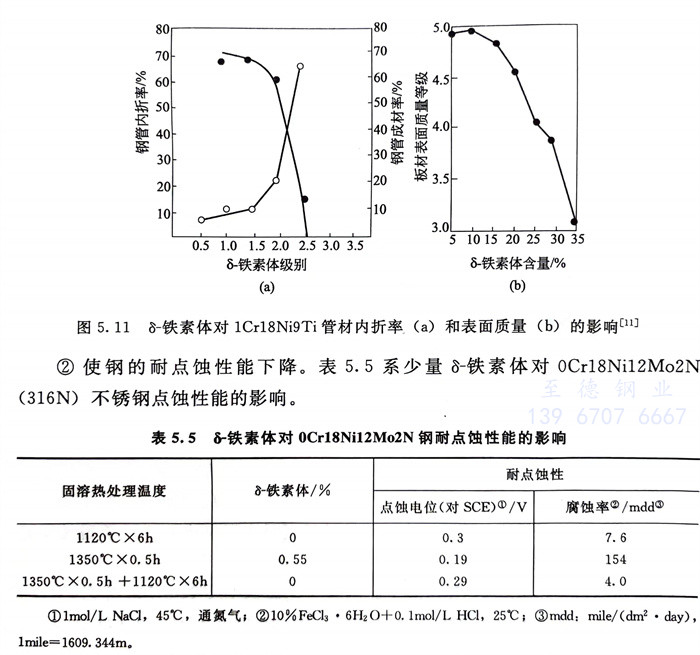

   鋼(gang)的(de)表(biao)面缺陷增(zeng)(zeng)多，不僅修(xiu)磨量增(zeng)(zeng)加，而且會使成品率(lv)下降，見(jian)圖5.11。  圖5.11 δ-鐵素體對1Cr18Ni9Ti管材內(nei)折率（a）和表面質量（b）的影響

②. 使鋼的耐點(dian)蝕性(xing)能下降

    表5.5系(xi)少量δ-鐵素體對0Cr18Ni12Mo2N （316N）不(bu)銹(xiu)鋼(gang)點(dian)蝕性能的影響。 表5.5 δ-鐵素(su)體對0Cr18Ni12Mo2N鋼耐點(dian)蝕性能的(de)影響

 ③. 可引起不銹(xiu)鋼(gang)的選擇(ze)性腐蝕

      國內、外在大(da)型尿素(su)生產設備用的00Cr17Ni14Mo2不(bu)(bu)銹鋼中，曾發現δ-鐵素(su)體的優先腐蝕，因(yin)此，尿素(su)級不(bu)(bu)銹鋼中δ量要求≤0.6％。

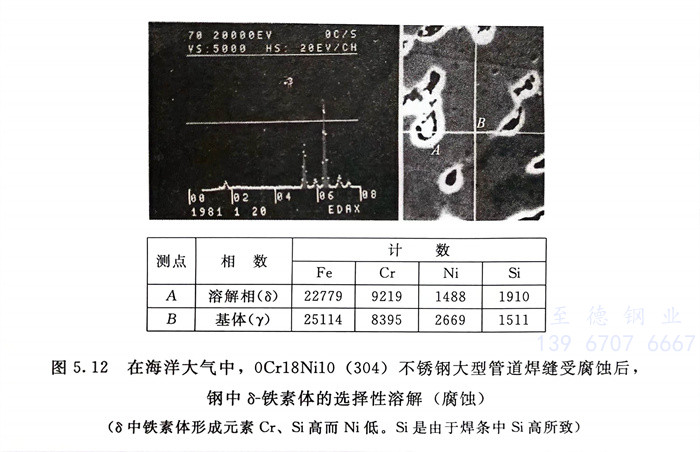

      國內在海洋大氣中產生腐蝕的 0Cr18Ni9(304) 不銹鋼管道觀察到δ-鐵素體的優先腐蝕，見圖5.12。

 ④. 影響(xiang)鋼的(de)低溫(wen)和無(wu)磁性能

      這主(zhu)要(yao)(yao)與δ-鐵素體(ti)有(you)磁性且隨鋼中(zhong)δ-鐵素體(ti)量的增加，鋼的低溫韌(ren)性下降有(you)關。為此，無磁和低溫（特別是超低溫）用途中(zhong)要(yao)(yao)嚴格控制鋼中(zhong)的δ-鐵素體(ti)的數量。
