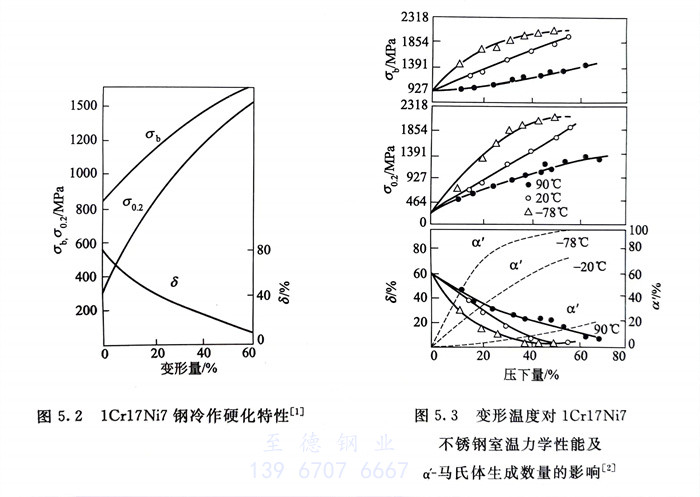

1Cr17Ni7（301）和00Cr17Ni7N（301L）不銹(xiu)鋼管均為(wei)亞(ya)穩定奧(ao)氏(shi)(shi)體(ti)不(bu)(bu)銹(xiu)鋼。即固溶態為(wei)奧(ao)氏(shi)(shi)體(ti)，但經過冷(leng)加工，根據(ju)冷(leng)變(bian)形量(liang)，會有部(bu)分(fen)和大部(bu)分(fen)奧(ao)氏(shi)(shi)體(ti)變(bian)為(wei)馬氏(shi)(shi)體(ti)而使鋼的(de)強度(du)、硬度(du)顯著(zhu)提高（見(jian)表5.1和圖5.2，圖5.3），但是，仍保留(liu)有足夠的(de)塑性。降碳、加氮(dan)的(de)00Cr17Ni7N，以(yi)氮(dan)代(dai)碳，既保留(liu)了1Cr17Ni7的(de)特性，又提高了鋼的(de)耐蝕性和焊接性。這兩(liang)種17-7型不(bu)(bu)銹(xiu)鋼管主要用于制造(zao)冷(leng)加工態承受較高載荷(he)，以(yi)減輕(qing)裝備(bei)重量(liang)并在大氣中不(bu)(bu)生(sheng)銹(xiu)和耐腐蝕的(de)結(jie)構件。

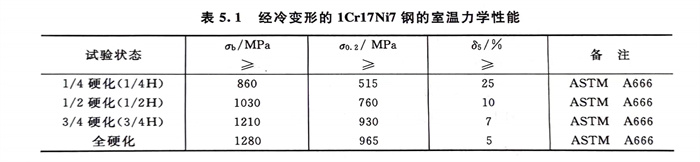

  表5.1 經冷(leng)變形的1Cr17Ni7不(bu)銹(xiu)鋼管的室溫力學性能(neng)
