在壓力容器焊接生產中，通常會遇到不同鋼種相互焊接的問題，即異種鋼焊接。如復合鋼板壓力容器的焊接、容器不銹鋼襯里塞焊、換熱器的換熱管與管板不同鋼種的焊接等。

1. 隔離層(ceng)堆焊法

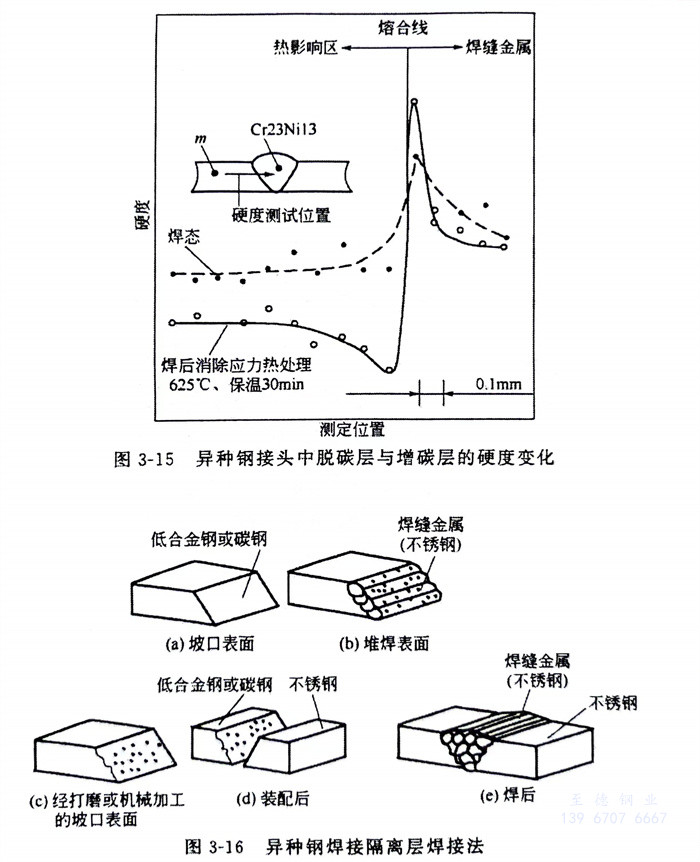

  異(yi)種鋼(gang)焊(han)(han)接(jie)(jie)(jie)時，采用隔離層堆(dui)焊(han)(han)法，目(mu)的(de)(de)(de)是防止形成凝固過(guo)渡層。如在珠光體(ti)(ti)(ti)鋼(gang)與奧(ao)氏體(ti)(ti)(ti)鋼(gang)焊(han)(han)接(jie)(jie)(jie)時，可先在珠光體(ti)(ti)(ti)鋼(gang)側的(de)(de)(de)坡口上(shang)堆(dui)焊(han)(han)一層Cr25Ni13類型(xing)的(de)(de)(de)奧(ao)氏體(ti)(ti)(ti)金(jin)屬(shu)隔離層。然后檢(jian)查隔離層無缺(que)陷后，再焊(han)(han)接(jie)(jie)(jie)正式(shi)焊(han)(han)縫金(jin)屬(shu)，這樣奧(ao)氏體(ti)(ti)(ti)鋼(gang)與隔離層間的(de)(de)(de)連接(jie)(jie)(jie)就為奧(ao)氏體(ti)(ti)(ti)鋼(gang)之間的(de)(de)(de)焊(han)(han)接(jie)(jie)(jie)、所以較易焊(han)(han)接(jie)(jie)(jie)，其焊(han)(han)接(jie)(jie)(jie)方法如圖3-16所示。

  為(wei)防止(zhi)出現碳遷移(yi)現象，同樣可采用隔(ge)離層(ceng)(ceng)堆(dui)(dui)焊，通常首先在低合(he)金鋼(gang)(gang)或珠光體(ti)(ti)(ti)鋼(gang)(gang)一側(ce)坡口上用釩、鈮、鈦含量較高的焊接材(cai)料堆(dui)(dui)焊第一層(ceng)(ceng)隔(ge)離層(ceng)(ceng)，然后(hou)再用相應(ying)的奧氏體(ti)(ti)(ti)焊接材(cai)料堆(dui)(dui)焊第二層(ceng)(ceng)隔(ge)離層(ceng)(ceng)。堆(dui)(dui)焊隔(ge)離層(ceng)(ceng)時(shi)，應(ying)盡可能采用小(xiao)電流(liu)，快(kuai)速(su)施焊。最后(hou)，第二層(ceng)(ceng)隔(ge)離層(ceng)(ceng)與(yu)奧氏體(ti)(ti)(ti)鋼(gang)(gang)焊接成為(wei)奧氏體(ti)(ti)(ti)鋼(gang)(gang)與(yu)奧氏體(ti)(ti)(ti)鋼(gang)(gang)之間的焊接。

  除(chu)上述情(qing)況外，在(zai)特(te)殊條件下，也可采用純鎳焊接(jie)材(cai)料先在(zai)低合金鋼或珠光(guang)體鋼坡口面(mian)上堆焊隔(ge)離層，然(ran)后進行隔(ge)離層與奧氏體鋼之間的焊接(jie)。

2. 直接施焊法

  采用高合金焊(han)(han)接(jie)材(cai)料直接(jie)焊(han)(han)接(jie)珠(zhu)光體鋼與奧氏(shi)體鋼。焊(han)(han)接(jie)時應注意(yi)珠(zhu)光體鋼坡(po)口面熔深(shen)應盡(jin)量小，選擇合適的焊(han)(han)接(jie)材(cai)料，避免焊(han)(han)縫產(chan)生裂(lie)紋。該方法的焊(han)(han)接(jie)質量難(nan)控(kong)制(zhi)，不(bu)常用。

3. 過渡區的應用(yong)

  過渡(du)區的(de)利(li)用，主(zhu)要目的(de)是防止碳遷移現(xian)象(xiang)的(de)產生(sheng)和簡(jian)化現(xian)場施(shi)焊(han)(han)(han)工(gong)藝。選(xuan)用釩、鈦、鈮含量較(jiao)高的(de)珠(zhu)光體鋼(gang)(gang)作(zuo)為過渡(du)區，首(shou)先(xian)與(yu)原(yuan)珠(zhu)光體鋼(gang)(gang)焊(han)(han)(han)接(jie)，即(ji)珠(zhu)光體鋼(gang)(gang)與(yu)珠(zhu)光體鋼(gang)(gang)焊(han)(han)(han)接(jie)，然后(hou)再與(yu)奧(ao)(ao)氏(shi)(shi)體鋼(gang)(gang)焊(han)(han)(han)接(jie)。過渡(du)區與(yu)奧(ao)(ao)氏(shi)(shi)體鋼(gang)(gang)焊(han)(han)(han)接(jie)可采用上述的(de)隔離層堆(dui)(dui)焊(han)(han)(han)和直接(jie)施(shi)焊(han)(han)(han)法等。同樣，在條件(jian)允許(xu)的(de)情況下，先(xian)在車間用隔離層堆(dui)(dui)焊(han)(han)(han)法焊(han)(han)(han)成(cheng)一個短的(de)珠(zhu)光體與(yu)奧(ao)(ao)氏(shi)(shi)體鋼(gang)(gang)的(de)異(yi)質焊(han)(han)(han)接(jie)接(jie)頭作(zuo)為過渡(du)區，然后(hou)在施(shi)工(gong)現(xian)場用小異(yi)質過渡(du)區與(yu)珠(zhu)光體鋼(gang)(gang)和奧(ao)(ao)氏(shi)(shi)體鋼(gang)(gang)焊(han)(han)(han)接(jie)，變成(cheng)為同質焊(han)(han)(han)接(jie)，提高生(sheng)產率，易(yi)于保證(zheng)焊(han)(han)(han)接(jie)質量。
