00Cr28Ni4Mo2Nb 和 00Cr29Mo4Ni2 這兩個牌號的 C＋N含量分別 ≤ 0.045% 和 ≤ 0.025% 。
a. 力學(xue)性(xing)能和(he)脆性(xing)轉變(bian)溫度

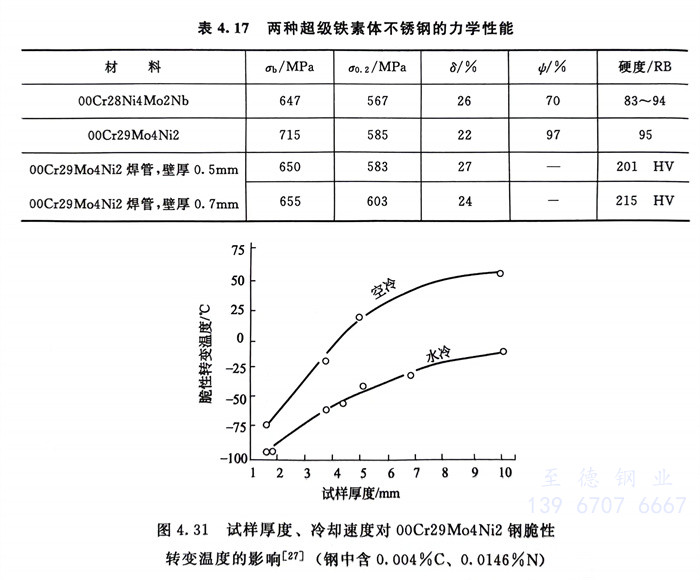

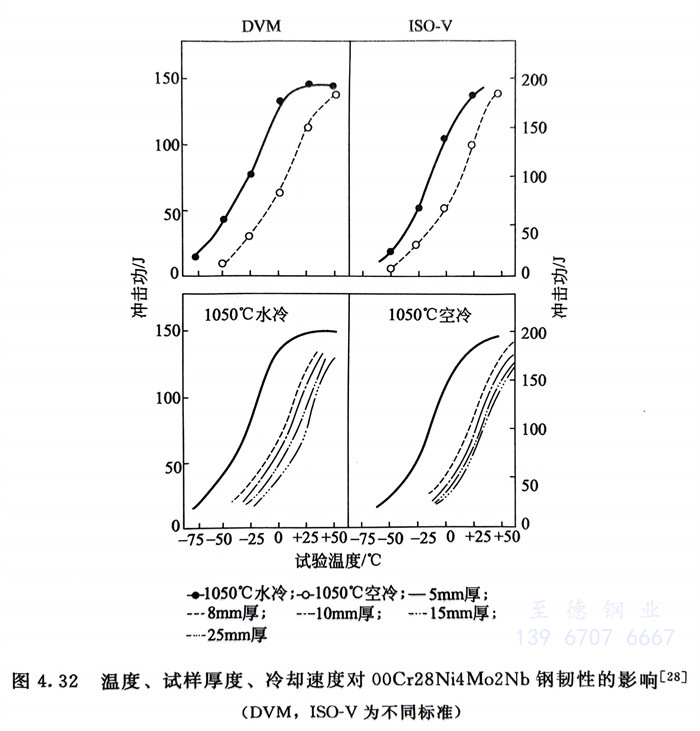

一些試驗結果見表4.17、圖4.31及圖4.32。可以看出：兩種超級鐵素體不銹鋼的韌性和脆性轉變溫度均受鋼的截面和冷卻速度的影響，在適宜的截面尺寸下，兩種鋼均具有足夠的室溫韌性和較低的脆性轉變溫度。
b. 耐腐蝕(shi)性能(neng)

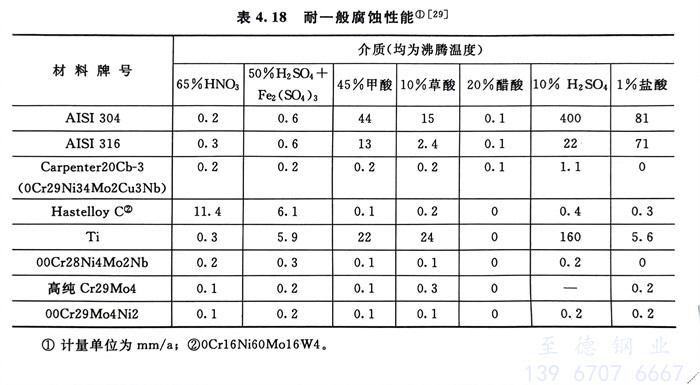

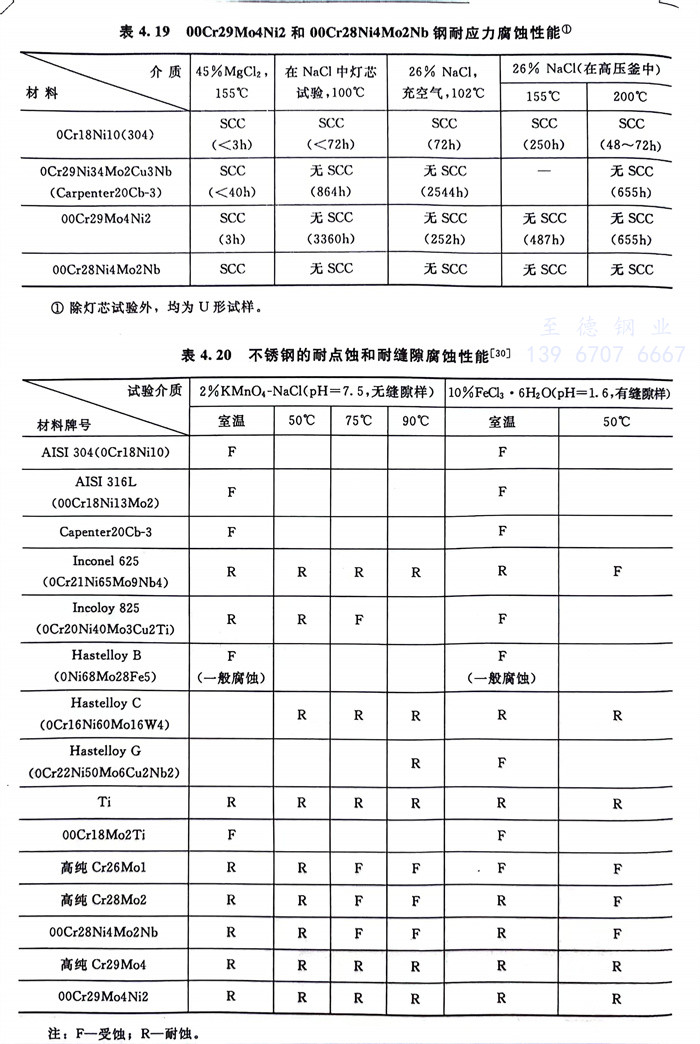

00Cr29Mo4Ni2和00Cr28Ni4Mo2Nb兩種超級鐵素體不銹鋼耐全面腐蝕、耐點蝕和縫隙腐蝕以及耐應力腐蝕的性能見表4.18～表4.20和圖4.33。

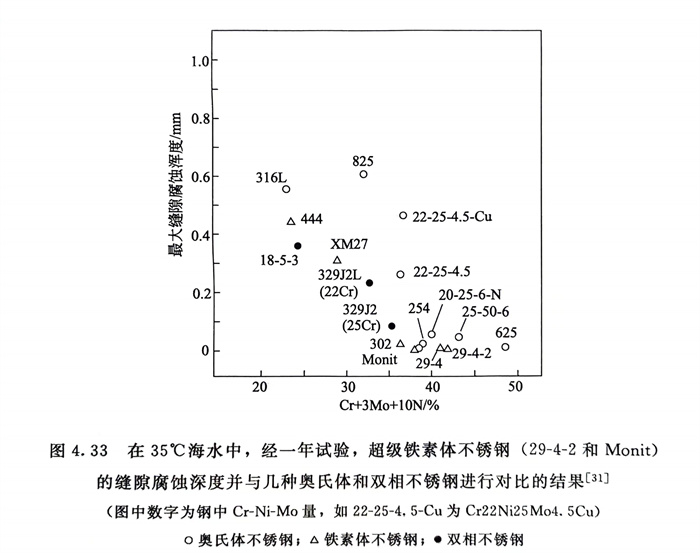

從表4.18～表4.20中的結果可看出00Cr29Mo4Ni2和00Cr28Ni4Mo2Nb具有優良的耐蝕性，在耐點蝕和縫隙腐蝕方面，00Cr29Mo4Ni2還優于00Cr28Ni4Mo2并且還超過了高鎳耐蝕合金Capenter20Cb-3（0Cr29Ni34Mo2Cu3Nb）和Inconel 625（0Cr21Ni65Mo9Nb4）。從圖4.33在實際海水中一年的試驗結果表明，超級鐵素體不銹鋼29-4-2（00Cr29Mo4Ni2），Monit（00Cr25Mo4Ni4），高純Cr30Mo2、Cr29Mo4（圖中302和29-4）均優于所有高牌號的奧氏體不銹鋼，且與超級奧氏體不銹鋼，如254 SMO（圖中254），00Cr20Ni25Mo6N（圖中20-25-6-N）以及高鎳耐蝕合金00Cr21Ni65Mo9Nb4（圖中625）相比，耐蝕性也相同或稍優。
由于00Cr29Mo4Ni2和00Cr28Ni4Mo2Nb耐(nai)海(hai)(hai)水(shui)腐(fu)蝕和磨蝕的(de)(de)性能優異，因此(ci)這兩個牌號(hao)和其他超級(ji)(ji)鐵素體(ti)不(bu)(bu)銹鋼(gang)(gang)牌號(hao)的(de)(de)薄(bo)壁焊(han)管國外早已(yi)大(da)量用(yong)(yong)于海(hai)(hai)水(shui)冷(leng)(leng)凝(ning)器等用(yong)(yong)途。文(wen)獻指出，從第一個超級(ji)(ji)鐵素體(ti)不(bu)(bu)銹鋼(gang)(gang)Cr29Mo4（29-4C）1974年用(yong)(yong)于海(hai)(hai)水(shui)冷(leng)(leng)凝(ning)器管以來(lai)，到目前(qian)為(wei)止(zhi)，所(suo)使用(yong)(yong)的(de)(de)各(ge)種超級(ji)(ji)鐵素體(ti)不(bu)(bu)銹鋼(gang)(gang)冷(leng)(leng)凝(ning)器管長(chang)度已(yi)高達近6千(qian)萬英尺，而1998年以來(lai)，在用(yong)(yong)于冷(leng)(leng)凝(ning)器管的(de)(de)各(ge)種高合金不(bu)(bu)銹鋼(gang)(gang)管中(zhong)，超級(ji)(ji)鐵素體(ti)不(bu)(bu)銹鋼(gang)(gang)用(yong)(yong)量占了82％，其中(zhong)主要(yao)是00Cr27Mo3Ni3Ti／Nb（UNS S44660）超級(ji)(ji)鐵素體(ti)不(bu)(bu)銹鋼(gang)(gang)。而我國這方面的(de)(de)工作已(yi)開展(zhan)數(shu)年，用(yong)(yong)于海(hai)(hai)水(shui)冷(leng)(leng)凝(ning)器的(de)(de)00Cr27Mo3Ni3Ti／Nb薄(bo)壁管已(yi)工業(ye)生產并已(yi)向國內外供應。
c. 冷、熱成型性(xing)和焊接(jie)性(xing)
由于(yu)這兩種(zhong)鋼的高溫強度低，變(bian)形抗(kang)力小(xiao)，熱(re)(re)塑性高，因(yin)此較(jiao)易(yi)(yi)熱(re)(re)加工(gong)和熱(re)(re)成型，它們的冷加工(gong)硬化傾(qing)向低于(yu)18-8（304），故冷變(bian)形較(jiao)容易(yi)(yi)，冷加工(gong)無特殊困難。這兩種(zhong)鋼的焊(han)(han)接性能良好，但由于(yu)鐵素體(ti)不(bu)銹(xiu)鋼對碳、氮(dan)敏感，故均(jun)需采(cai)用惰性氣體(ti)保護焊(han)(han)（如TIG焊(han)(han)），且焊(han)(han)前、焊(han)(han)后(hou)還需仔細清理(li)焊(han)(han)件(jian)以防(fang)止污染。

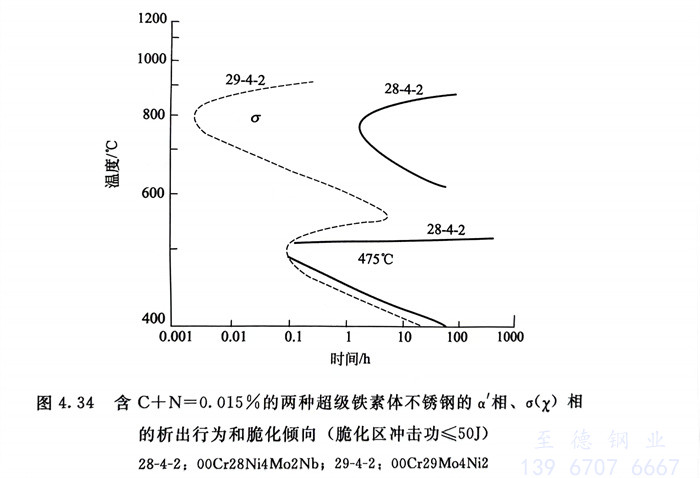

由于(yu)00Cr29Mo4Ni2和00Cr28Ni4Mo2Nb鋼(gang)中含鉻、鉬(mu)量較高，因(yin)此對a' 相和a (χ)相的(de)析出(chu)非常敏感（見圖4.34），為(wei)此，焊接(jie)工藝也(ye)需采取(qu)相應的(de)防止措施。
