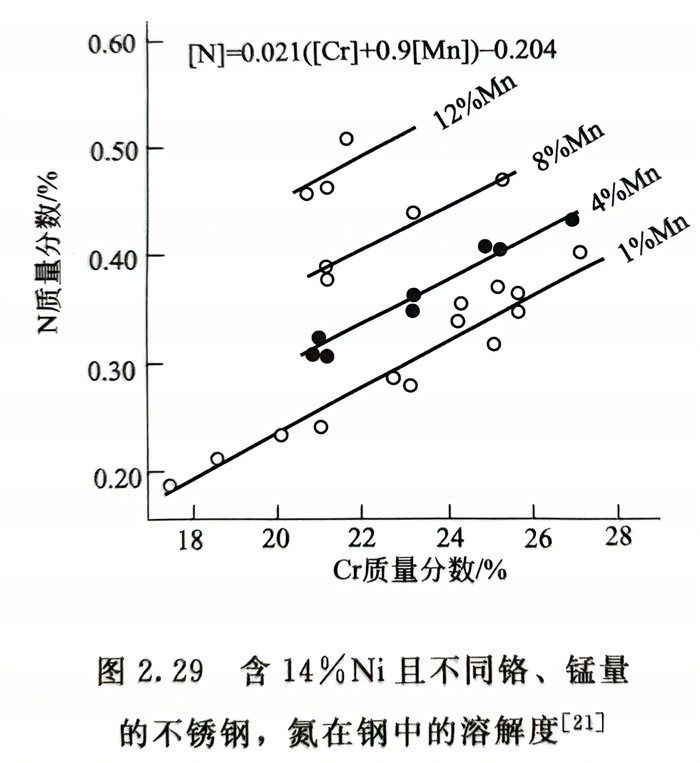

前面已提到，錳是較弱的奧氏體形成元素，它在不銹鋼(gang)中是一種脫氧劑，鋼中錳量一般≤1％或≤2％。隨不銹鋼中錳量的增加，可顯著提高氮在鋼中的溶解度（圖2.29）；錳、氮復合加入常常用來代替鋼中昂貴、稀缺的鎳。需要指出，向不銹鋼中復合加入錳、氮，僅能從組織上為獲得奧氏體組織而代鎳，但并不能在不銹耐蝕性方面代鎳，這也是由于錳元素本身特性所決定的，錳既不能提高不銹鋼的熱力學穩定性，也不能對鋼的鈍化行為產生任何有益的影響。
早期，以錳、氮復合加入代替17-7型和18-8型不銹鋼(gang)中的(de)(de)鎳，美國(guo)發展了AISI 200系Cr-Mn-N不銹鋼(gang)，近(jin)代，在開發超級奧氏體和超級雙相(xiang)不銹鋼(gang)的(de)(de)過程中，也(ye)開始向鋼(gang)中加入少量錳，既可(ke)(ke)提高(gao)鋼(gang)中的(de)(de)含氮量，穩(wen)定(ding)或(huo)控制適宜相(xiang)比(bi)例，又(you)可(ke)(ke)改善鋼(gang)的(de)(de)性能，同時(shi)還可(ke)(ke)節約鎳元素。為了同一目的(de)(de)，最近(jin)出現的(de)(de)幾種經濟(ji)型雙相(xiang)不銹鋼(gang)也(ye)開始加入少量錳。
錳對不銹(xiu)鋼的(de)不銹(xiu)耐(nai)(nai)蝕(shi)(shi)性(xing)的(de)影響(xiang)，基本上(shang)都是(shi)負(fu)面的(de)。并列入了耐(nai)(nai)點蝕(shi)(shi)指數 公式(shi)中(zhong)。圖(tu)2.30（A）、圖(tu)2.30（B）和(he)圖(tu)2.31則(ze)系錳對 奧氏體和(he)雙相不銹(xiu)鋼耐(nai)(nai)點蝕(shi)(shi)、耐(nai)(nai)縫(feng)(feng)隙腐(fu)蝕(shi)(shi)性(xing)能(neng)的(de)影響(xiang)。可以(yi)看出(chu)，隨錳量(liang)(liang)增(zeng)加(jia)，鋼的(de)耐(nai)(nai)點蝕(shi)(shi)性(xing)、耐(nai)(nai)縫(feng)(feng)隙腐(fu)蝕(shi)(shi)性(xing)能(neng)下降。這與(yu)錳和(he)硫形成MnS，或隨鋼中(zhong)錳量(liang)(liang)增(zeng)加(jia)，MnS量(liang)(liang)增(zeng)加(jia)，MnS中(zhong)的(de)鉻(ge)量(liang)(liang)低(di)，MnS夾雜在腐(fu)蝕(shi)(shi)介質中(zhong)溶解，常常成為點蝕(shi)(shi)、縫(feng)(feng)隙腐(fu)蝕(shi)(shi)源有關(guan)。一(yi)些試(shi)驗指出(chu)，當將18-8不銹(xiu)鋼中(zhong)的(de)錳量(liang)(liang)降到約0.1％，此鋼的(de)耐(nai)(nai)點蝕(shi)(shi)能(neng)力將有可能(neng)達(da)到含2％Mo的(de)0Cr18Ni12Mo2（316）的(de)水(shui)平(ping)。
為了(le)發(fa)展以(yi)錳、氮(dan)代鎳(nie)不(bu)銹(xiu)鋼(gang)和(he)為增加(jia)鋼(gang)中(zhong)(zhong)氮(dan)的(de)溶解度(du)，進一步發(fa)揮氮(dan)在鋼(gang)中(zhong)(zhong)的(de)有益作用，開(kai)發(fa)加(jia)少(shao)量錳的(de)奧氏體不(bu)銹(xiu)鋼(gang)和(he)雙(shuang)相不(bu)銹(xiu)鋼(gang)時(shi)都(dou)要充分注意錳在不(bu)銹(xiu)鋼(gang)中(zhong)(zhong)對(dui)耐(nai)蝕性，特(te)別(bie)是耐(nai)點蝕性的(de)不(bu)利影(ying)響。
錳在不銹鋼(gang)中的有益作(zuo)用一是(shi)形成MnS，抑制(zhi)含(han)鎳的不銹鋼(gang)中硫的有害作(zuo)用，提高鋼(gang)的熱塑性；二是(shi)在焊接材料中加入2％以(yi)上的錳，可提高奧(ao)氏體不銹鋼(gang)的焊縫抗熱裂(lie)紋(wen)的敏感性。
錳在(zai)不(bu)銹鋼中還會促進(jin)σ相等(deng)脆性相的析出（圖2.32），降低鋼的塑、韌性，這也(ye)為(wei)錳在(zai)高鉻、鉬(mu)不(bu)銹鋼中的應(ying)用帶來(lai)不(bu)利影響。
