一(yi)、影響不(bu)銹鋼組織的(de)兩大類合金元素
形成(cheng)鐵素(su)體的元(yuan)素(su)：Cr、Mo、Si、Al、W、Ti、Nb等。
形成奧氏體的元素(su)：C、N、Ni、Co、Mn、Cu等(deng)。
在一定溫度條件(jian)下，不(bu)銹鋼的(de)基體組織是由(you)鋼中形成鐵素(su)體和(he)形成奧氏體的(de)合金元素(su)間的(de)相(xiang)互作用所決定的(de)。
二、鉻當量(liang)與鎳當量(liang)
是指各合金元素形成鐵素體組(zu)織或形成奧氏(shi)體組(zu)織的(de)能力的(de)總和。
鉻當(dang)量= Cr + 1.5Mo + 1.5Si + 1.75Nb + 1.5Ti + 5.5Al + 0.75W , 各(ge)元素含量前的數字為該元素形成鐵素體(ti)的能(neng)力相當(dang)于鉻形成鐵素體(ti)能(neng)力的倍(bei)數。
鎳(nie)當量= Ni + Co + 30（C+N）+0.5Mn + 0.3 Cu ，各元素(su)含量前的(de)(de)數字為(wei)該元素(su)形成奧氏體的(de)(de)能力相(xiang)當于鎳(nie)形成奧氏體能力的(de)(de)倍數。
三(san)、鉻當量與鎳當量對不(bu)銹鋼基體組(zu)織的影響

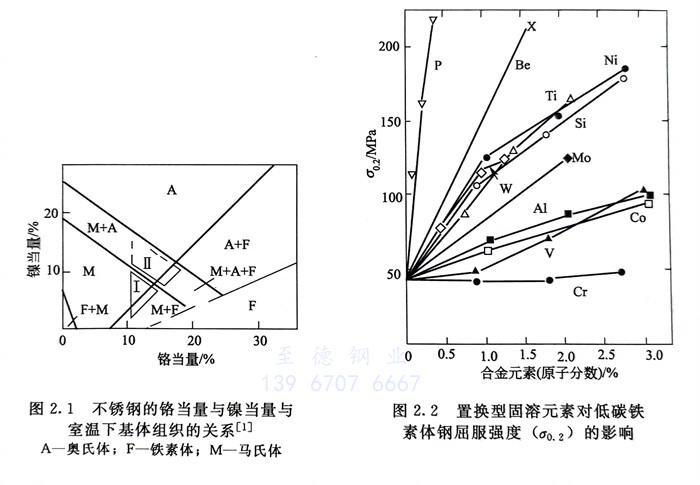

圖2.1指出了自高溫冷卻后，鉻當量與鎳當量對不銹鋼基體組織的影響。從圖中可以根據不銹鋼化學成分中的鉻當量與鎳當量大致確定鋼的基體組織類型和組成。不銹鋼中的馬氏體不銹鋼和沉淀硬化不銹鋼系處于圖2.1中I 區和II區范圍內，而雙相不銹鋼則處于A＋F區范圍內。

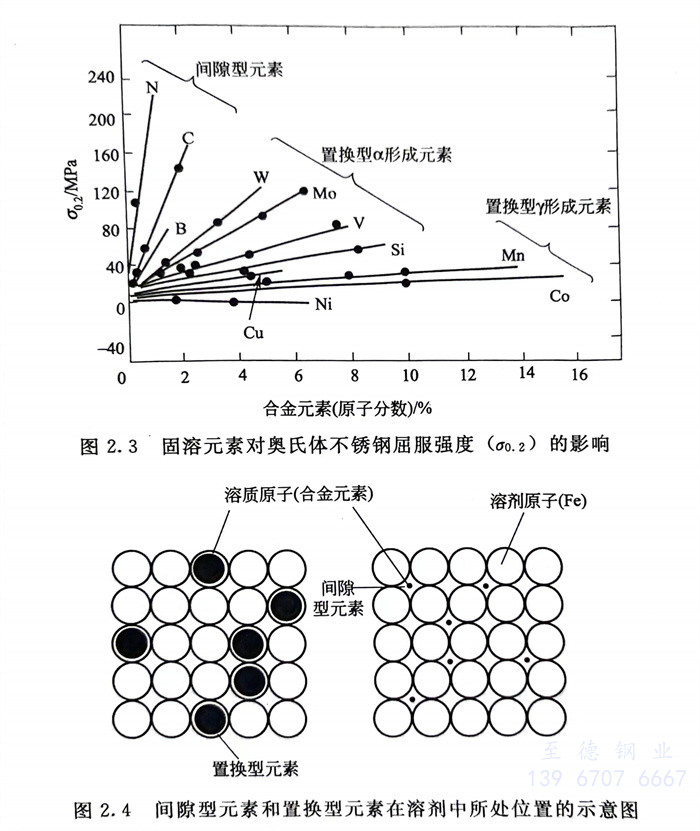

需要指出(chu)，各種合(he)金(jin)元(yuan)素(su)(su)(su)(su)在(zai)(zai)鋼(gang)(gang)（包括不(bu)銹(xiu)鋼(gang)(gang)）中(zhong)(zhong)(zhong)相互作(zuo)用，在(zai)(zai)形成各種基體(ti)組織(zhi)（固溶(rong)(rong)(rong)(rong)(rong)體(ti)）的(de)(de)同(tong)時(shi)，還可(ke)產生(sheng)不(bu)同(tong)程(cheng)度的(de)(de)固溶(rong)(rong)(rong)(rong)(rong)強(qiang)化作(zuo)用，見圖(tu)(tu)2.2和(he)(he)圖(tu)(tu)2.3 。這主(zhu)要是(shi)各種合(he)金(jin)元(yuan)素(su)(su)(su)(su)（溶(rong)(rong)(rong)(rong)(rong)質）在(zai)(zai)基體(ti)組織(zhi)（溶(rong)(rong)(rong)(rong)(rong)劑(ji)(ji)）中(zhong)(zhong)(zhong)所處的(de)(de)位置(zhi)導(dao)致(zhi)溶(rong)(rong)(rong)(rong)(rong)劑(ji)(ji)晶(jing)格發(fa)生(sheng)不(bu)同(tong)程(cheng)度的(de)(de)畸變而產生(sheng)的(de)(de)作(zuo)用。根據溶(rong)(rong)(rong)(rong)(rong)質元(yuan)素(su)(su)(su)(su)在(zai)(zai)溶(rong)(rong)(rong)(rong)(rong)劑(ji)(ji)晶(jing)格中(zhong)(zhong)(zhong)所處位置(zhi)的(de)(de)不(bu)同(tong)，有(you)間隙(xi)(xi)(xi)型元(yuan)素(su)(su)(su)(su)和(he)(he)置(zhi)換(huan)(huan)型元(yuan)素(su)(su)(su)(su)之分(fen)。處在(zai)(zai)溶(rong)(rong)(rong)(rong)(rong)劑(ji)(ji)（Fe）晶(jing)格結點空(kong)隙(xi)(xi)(xi)處的(de)(de)元(yuan)素(su)(su)(su)(su)（如C、N、B等），稱間隙(xi)(xi)(xi)型元(yuan)素(su)(su)(su)(su)；而處在(zai)(zai)溶(rong)(rong)(rong)(rong)(rong)劑(ji)(ji)（Fe）晶(jing)格結點處的(de)(de)元(yuan)素(su)(su)(su)(su)則稱為(wei)置(zhi)換(huan)(huan)型元(yuan)素(su)(su)(su)(su)（示意圖(tu)(tu)見圖(tu)(tu)2.4）。間隙(xi)(xi)(xi)型元(yuan)素(su)(su)(su)(su)和(he)(he)置(zhi)換(huan)(huan)型元(yuan)素(su)(su)(su)(su)在(zai)(zai)鋼(gang)(gang)中(zhong)(zhong)(zhong)所形成的(de)(de)固溶(rong)(rong)(rong)(rong)(rong)體(ti)，又(you)分(fen)別(bie)稱為(wei)間隙(xi)(xi)(xi)固溶(rong)(rong)(rong)(rong)(rong)體(ti)和(he)(he)置(zhi)換(huan)(huan)固溶(rong)(rong)(rong)(rong)(rong)體(ti)。
由于(yu)碳、氮(dan)等間(jian)(jian)隙元(yuan)素(su)(su)(su)在鐵素(su)(su)(su)體(ti)(ti)中的固(gu)溶(rong)(rong)度(du)很低(di)，因(yin)此，鐵素(su)(su)(su)體(ti)(ti)不銹(xiu)鋼主要是置(zhi)換固(gu)溶(rong)(rong)體(ti)(ti)；由于(yu)包括碳、氮(dan)在內(nei)的幾(ji)乎所(suo)有合金(jin)元(yuan)素(su)(su)(su)在奧(ao)氏體(ti)(ti)中均有相當的固(gu)溶(rong)(rong)度(du)（甚至(zhi)可無限固(gu)溶(rong)(rong)），因(yin)此，奧(ao)氏體(ti)(ti)不銹(xiu)鋼則常(chang)常(chang)是間(jian)(jian)隙元(yuan)素(su)(su)(su)固(gu)溶(rong)(rong)和(he)置(zhi)換元(yuan)素(su)(su)(su)固(gu)溶(rong)(rong)共存的固(gu)溶(rong)(rong)體(ti)(ti)。
